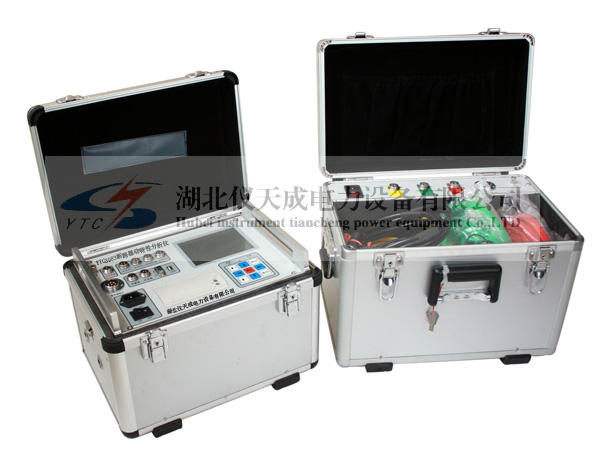

• YTC3983斷路器動特性分析儀
    YTC3983北京斷路器動特性分析儀
            YTC3983斷路器測試儀是采用漢字提示以人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。
            YTC3983斷路器動特性分析儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗并能測試石墨觸頭開關的特性。
    提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
    產品圖集 操作手冊 產品視頻
    產品簡介 PRODUCT INTRODUCTION

    儀器性能：
    1．    時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。
    2．石墨觸頭：3路石墨觸頭參數測試，6路石墨觸頭參數測試。
    3．重 合 閘：每斷口的合－分時間（金短時間），分－合時間（無電流時間），分－合－分時間：一分時間、一合時間、二分時間。
    4．彈 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形。
    5．速 度：剛分、剛合速度，時間－行程特性曲線；重合閘一分速度，一合速度，二分速度。
    6．行 程：總行程，開距，超行程，過沖行程，反彈幅值。
    7．電 流：分、合閘線圈的分、合閘電流值、電流波形圖。
    8．動作電壓：機內提供DC30～250V/20A（瞬時工作）數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

    YTC3983斷路器動特性分析儀特點
    1．    主機為工控機。
    2．較強的抗干擾能力，在500KV變電站試驗，也能輕松試驗，準確測量。
    3．西門子石墨觸頭開關測試，能夠準確測試石墨觸頭開關3個或6個斷口的動態電阻波形、時間、同期。
    4．通用測速傳感器，直線行程傳感器，旋轉傳感器，安裝極為方便、簡捷。
    5．開關動作一次，取得開關機械特性試驗所有數據及相應的波形圖譜。
    6．適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
    7．主機可存儲1000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間。
    8．可直接使用U盤保存轉移數據。
    9．主機大屏幕、寬溫帶、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
    10．中文菜單操作,使用方便，內置打印機快速打印所有數據及圖譜。
    11．儀器配有與PC機聯機的RS-232接口及《斷路器數據分析管理軟件Windows中文版》，可與PC機聯機操作，試驗結果直接存入硬盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。
    12．剛分、剛合速度定義編制了相應的分析軟件，根據需要，任意分析，適用于國內外任何一家開關廠生產的任一型號開關的測速。


    產品別稱：斷路器測試儀、高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性分析儀、斷路器機械特性測試儀、高壓開關動特性測試儀、開關特性測試儀、開關機械特性測試儀。
    產品特征 PRODUCT FEATURES
    技術參數 TECHNICAL PARAMETERS

    項目 技術參數
    輸入電源 220V±10%  50Hz±10%
    大氣壓力 86～106kpa
    溫度 －10～40℃
    濕度 ≦80%RH
    絕緣電阻 ＞2MΩ
    介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧
    時間 普通開關 量程 4000.0ms
    分辯率 0.1ms
    誤差 ①100ms以內    0.1ms±1個字
    ②100ms以上    0.1%±1個字
    ③同期         ±0.1ms
    石墨觸頭開關 量程 4000.0ms
    分辨率 0. 1m/s
    誤差 ①0.5%±1個字
    ②同期±0.1ms
    速度 量程 20.00m/s
    分辯率 0.01m/s
    誤差 1%±0.1m/s
    行程 真空斷路器 50.0mm
    0.1mm
    1%±1mm
    SF6斷路器 300.0mm
    1mm
    1%±1mm
    少油斷路器 600.0mm
    1mm
    1%±1mm
    電流 量程 20.00A
    分辯率 0.01A
    輸出電源 DC30～250V數字可調/20A（瞬時工作）
    計算機接口 ①標準RS-232接口
    ②U盤接口
    外形尺寸 380mm(L)×300mm(W)×350mm(H)
    重量 12kg

    應用領域 APPLICATION FIELD
    附件配件 ACCESSORIES ACCESSORIES

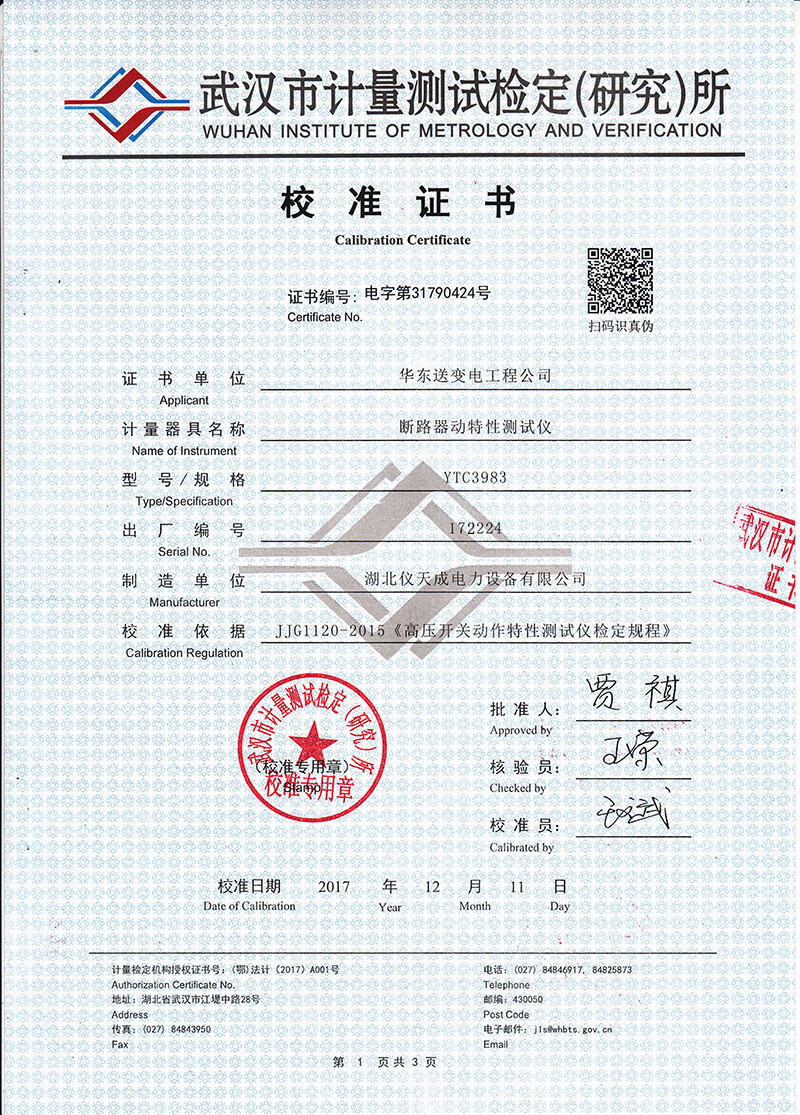

    權威鑒定 AUTHORITY TO IDENTIFY

    企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。
