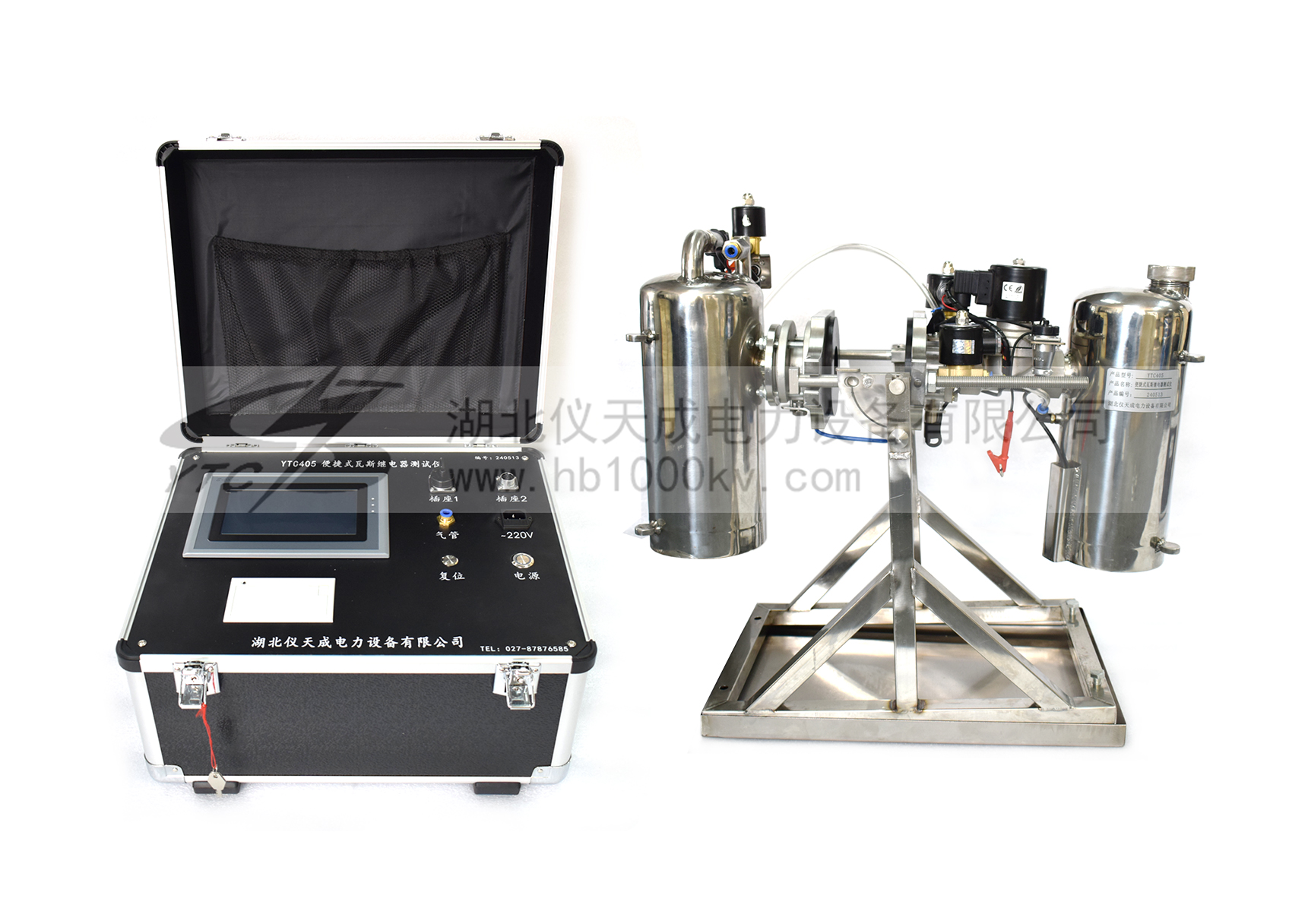

YTC405 瓦斯繼電器校驗儀

      YTC405型瓦斯繼電器校驗儀是一種電力變壓器用氣體繼電器流速定值、容積值、密封壓力,壓力釋放閥開啟、關閉檢測的專用設備。
      采用了小型化的設計,控制部分外殼采用鋁合金閥,更適用于現場檢測
      功能中加入了壓力釋放閥的密封性能檢測程序,使整機檢測功能達到規范要求
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介:
      YTC405型瓦斯繼電器校驗儀是一種電力變壓器用氣體繼電器流速定值、容積值、密封壓力,壓力釋放閥開啟、關閉檢測的專用設備。該檢測儀采用了先進的微控制技術,通過檢測高精度壓力傳感器,模擬變壓器內部故障時,瞬時爆破脈沖壓力方法計算出流速定值,以達到檢測氣體繼電器重瓦斯保護動作;采用高精度容器結合微壓傳感器,檢測氣體繼電器內部排除液體體積方法計算出輕瓦斯容積值;通過模擬變壓器內部故障時壓力釋放閥保護動作過程,檢測壓力釋放閥開啟性能檢測、關閉性能檢測、密封性能檢測.


產品特征:
1. 流速測量模擬變壓器內部故障情況,采用壓差法測脈沖流速的原理。
2.本測試儀自動化程度高,采用高性能彩色觸摸屏,操作簡單,一目了然,操作試驗時除人工配合回油外,實現了測量、參數調整、控制操作、記錄打印全自動化。
3.本測試儀技術性能完全可代替固定式油泵法校驗臺使用,并具有體積小,便于攜帶,滿足現場試驗需要。
4.本校驗儀實現了瓦斯繼電保護校驗儀流速、容積、密封試驗等檢驗項目,全部自動測試并打印記錄。

產品別稱:氣體繼電器校驗儀、氣體繼電器壓力釋放閥校驗儀、瓦斯繼電器檢測儀、瓦斯繼電器校驗臺、氣體繼電器測試儀,瓦斯繼電器校驗儀。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

瓦斯繼電器 流速試驗:
Φ25:  0 ~ 2.0m/s
Φ50:  0 ~ 2.0m/s
Φ80:  0 ~ 2.0m/s
最小分辨率:0.01m/s  精度0.5級
密封性試驗:100~150Kpa,最小分辨率1 Kpa,精度1.5級,時間:1分鐘,5分鐘,10分鐘,60分鐘
試驗介質 瓦斯繼電器試驗介質為變壓器油
電源 AC220v   50HZ,功率240W
儀器箱 由于本產品的整機集成化程度高,產品共有兩只鋁合金箱組成

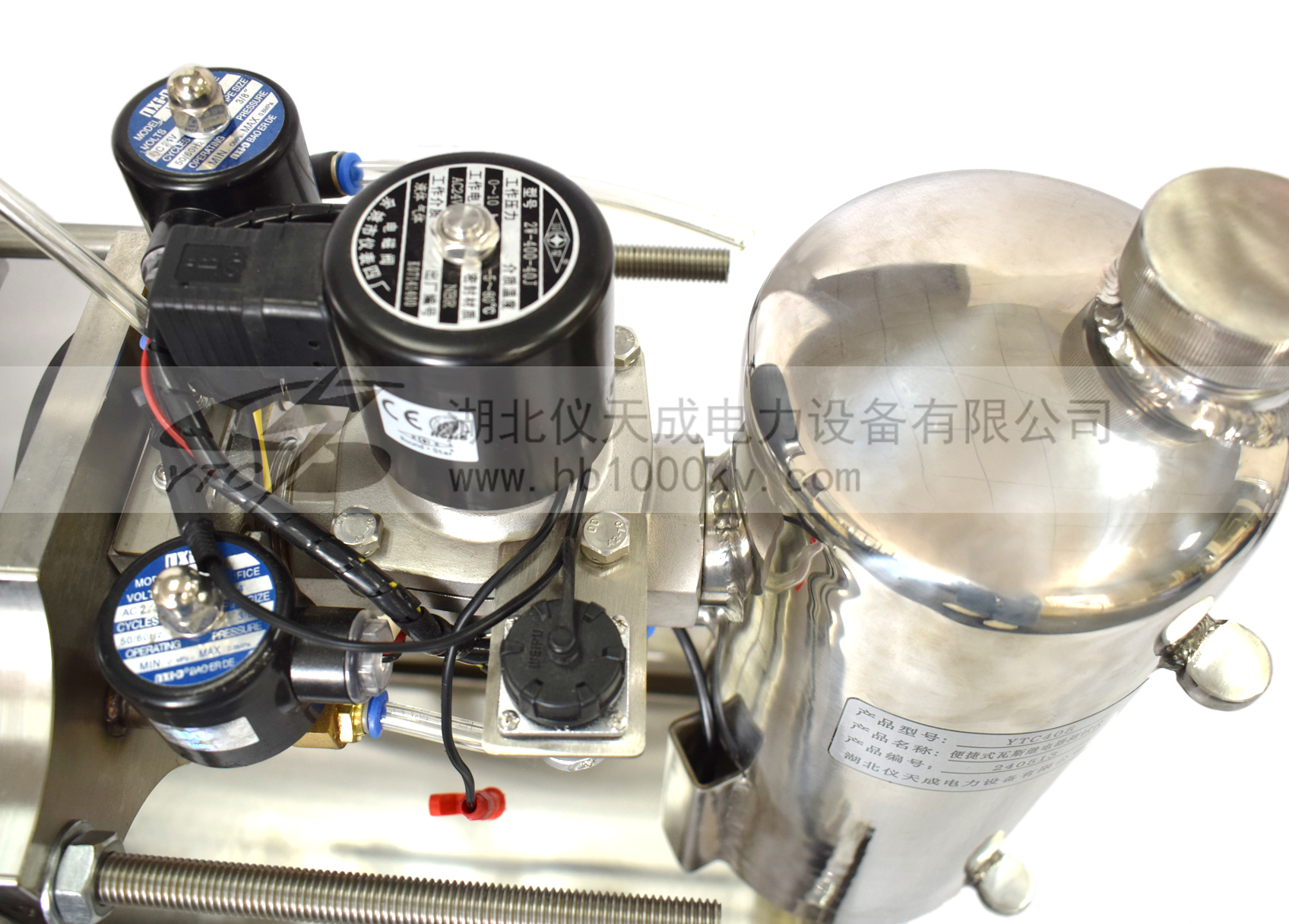

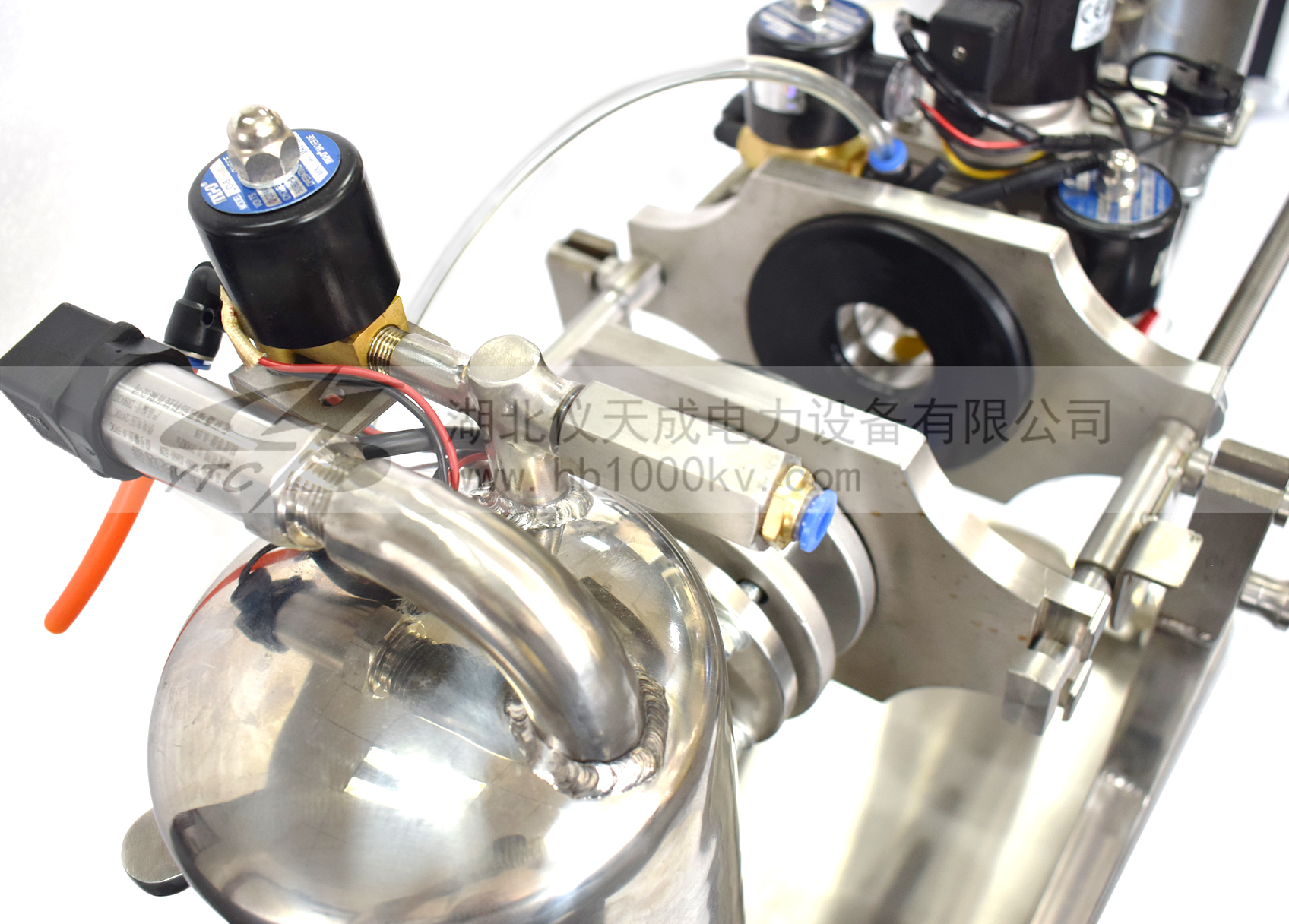

瓦斯繼電器校驗儀(機械部分):外型尺寸:70×30×60cm,重量35kg

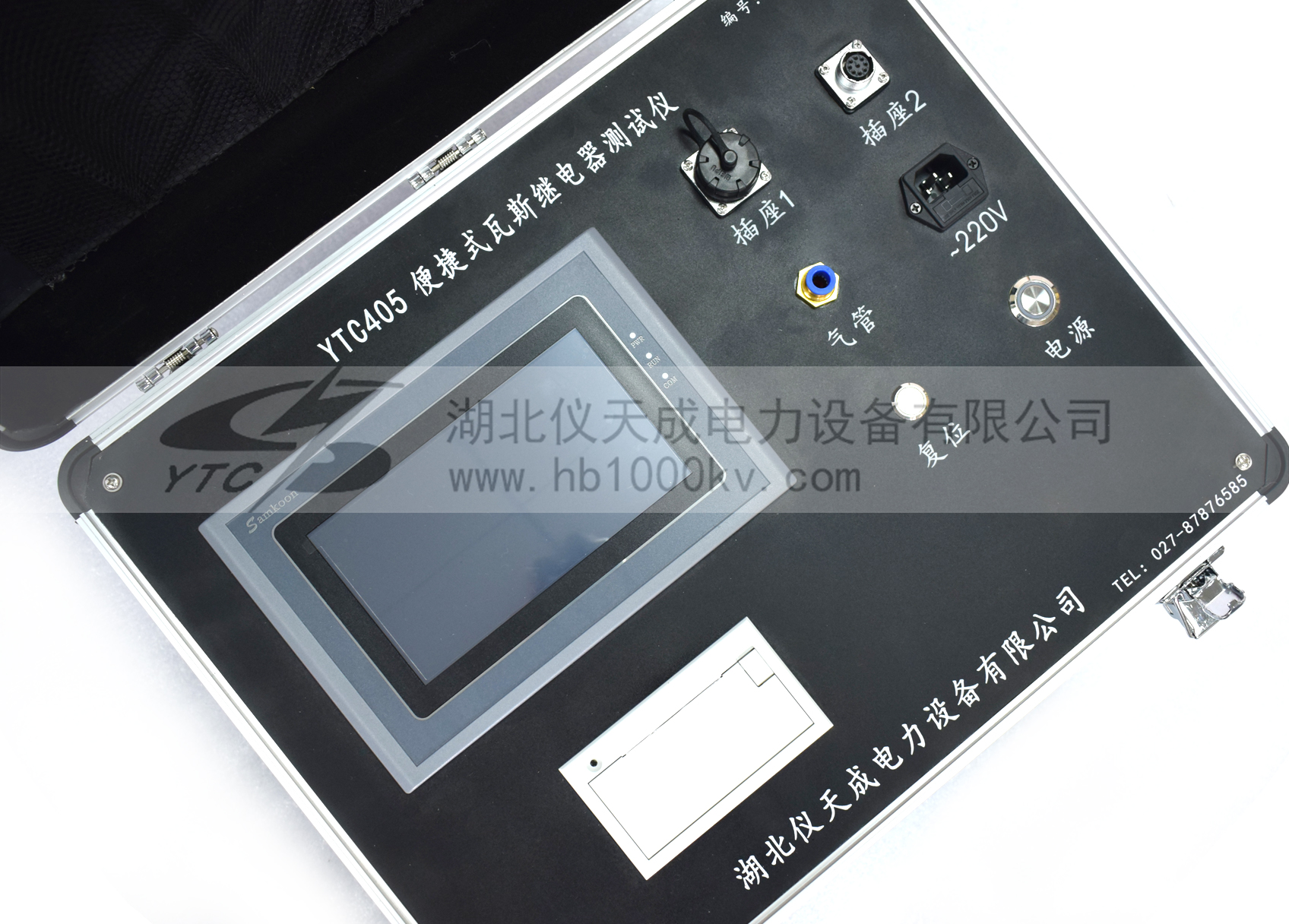

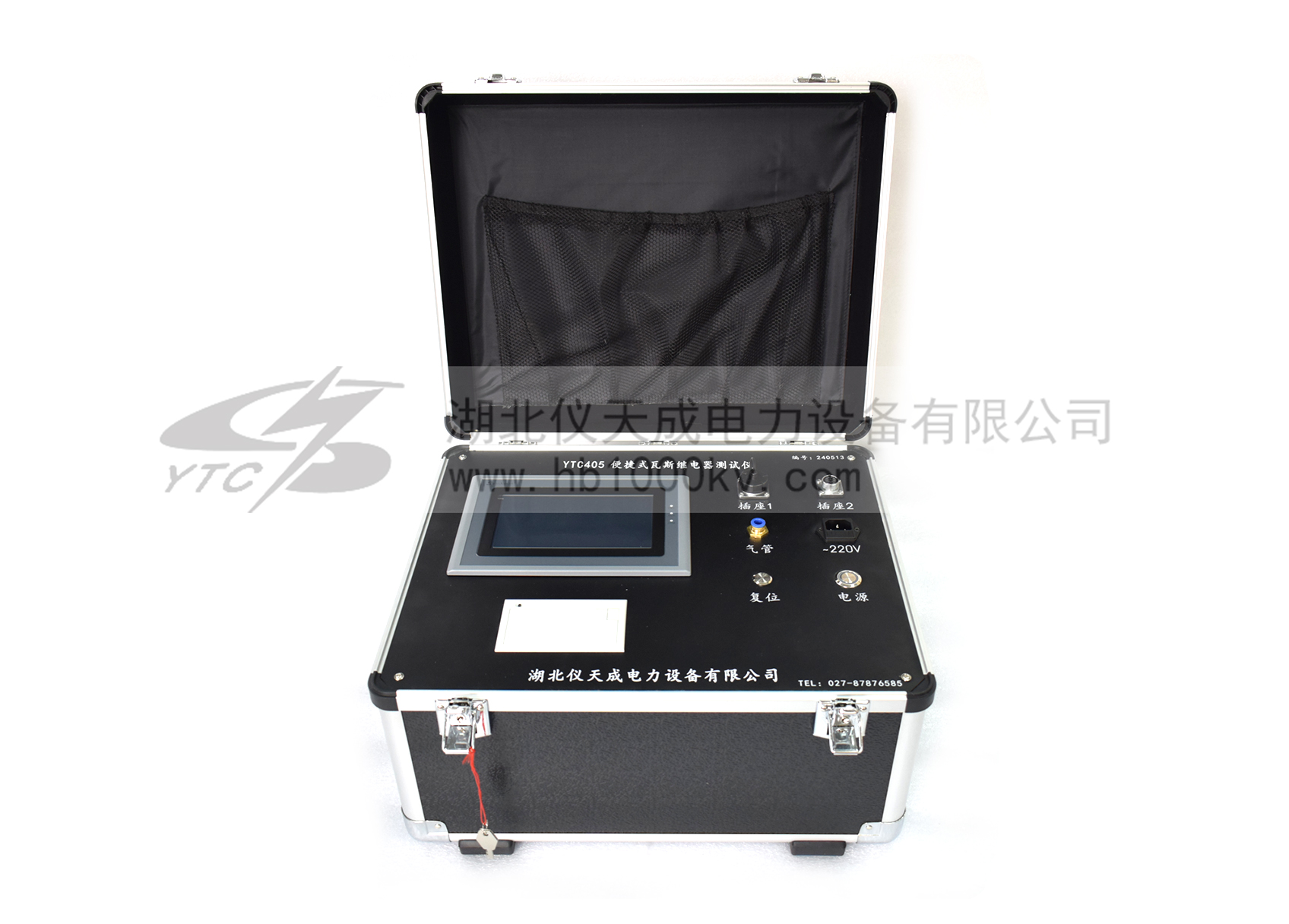

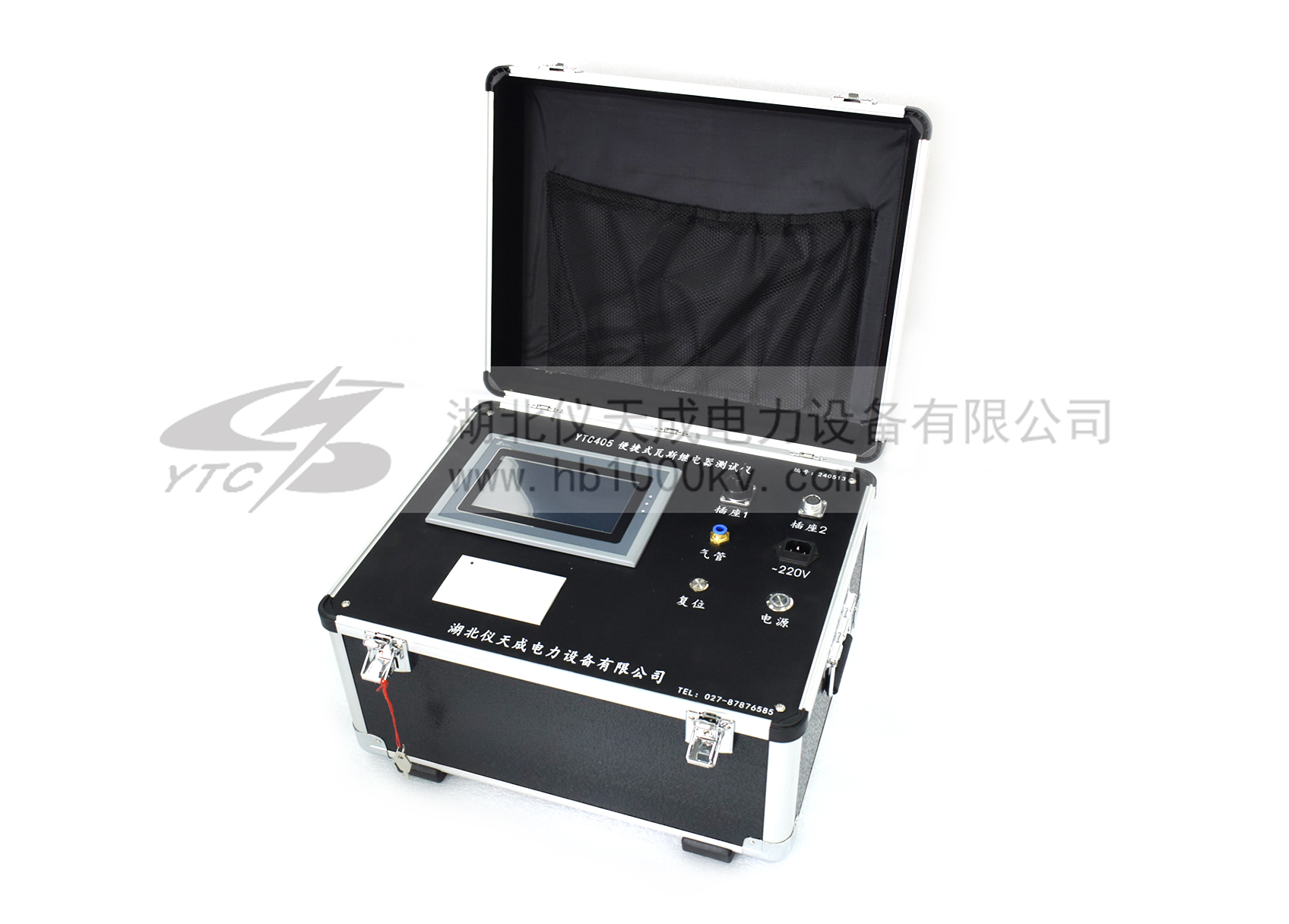

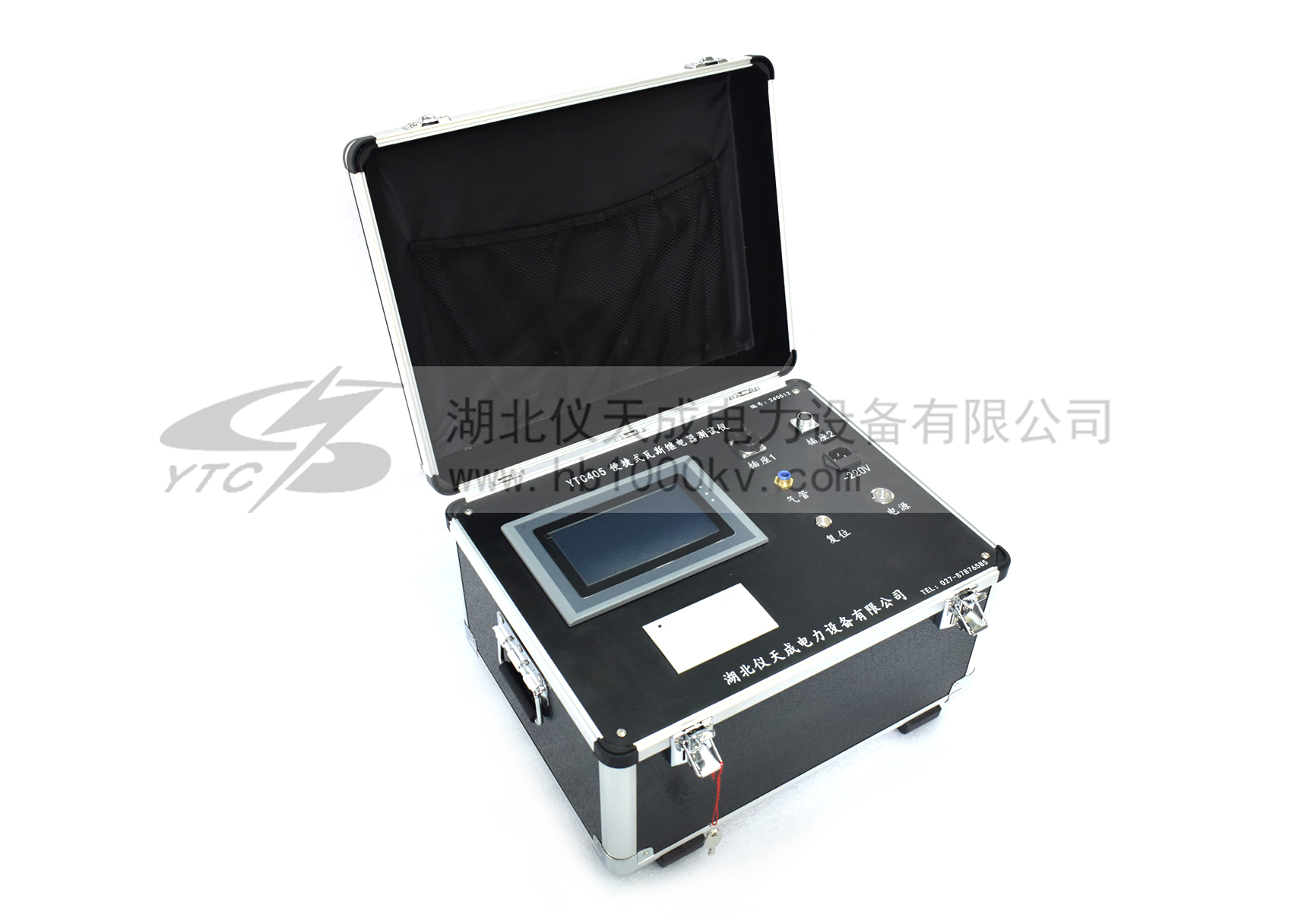

彩屏觸摸微機測控箱:外型尺寸:51×41×33cm,重量15kg

應用領域 APPLICATION FIELD

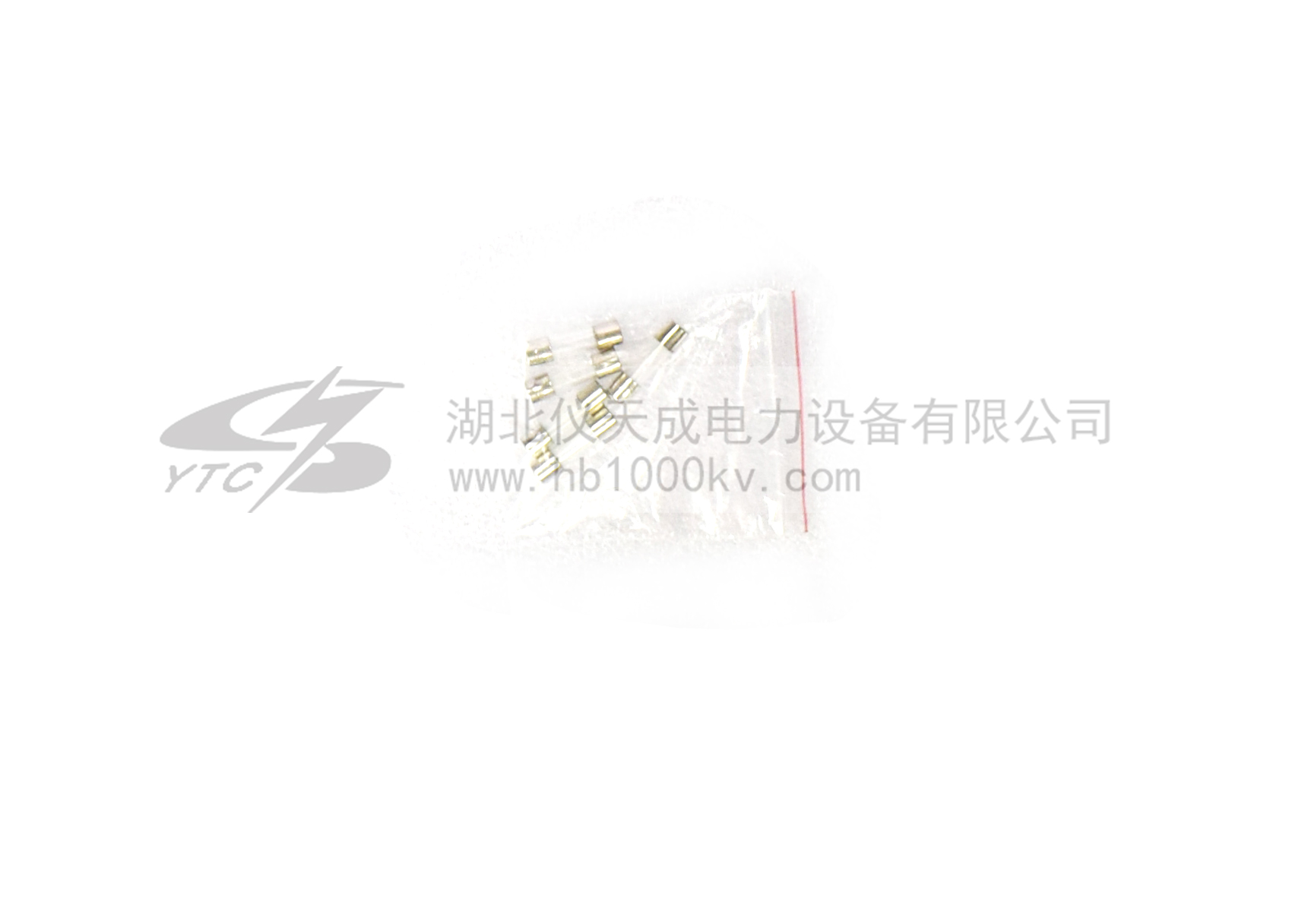

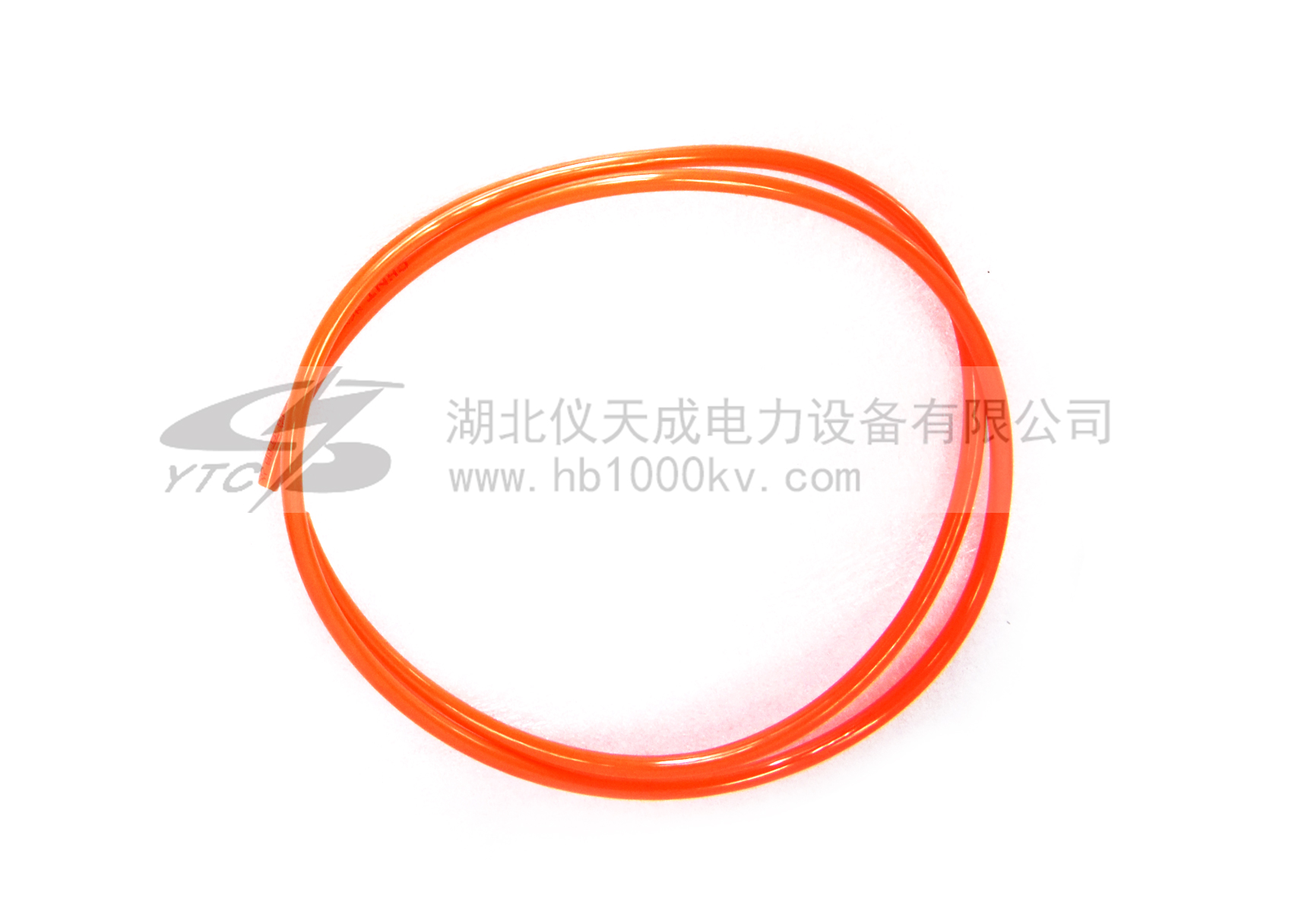

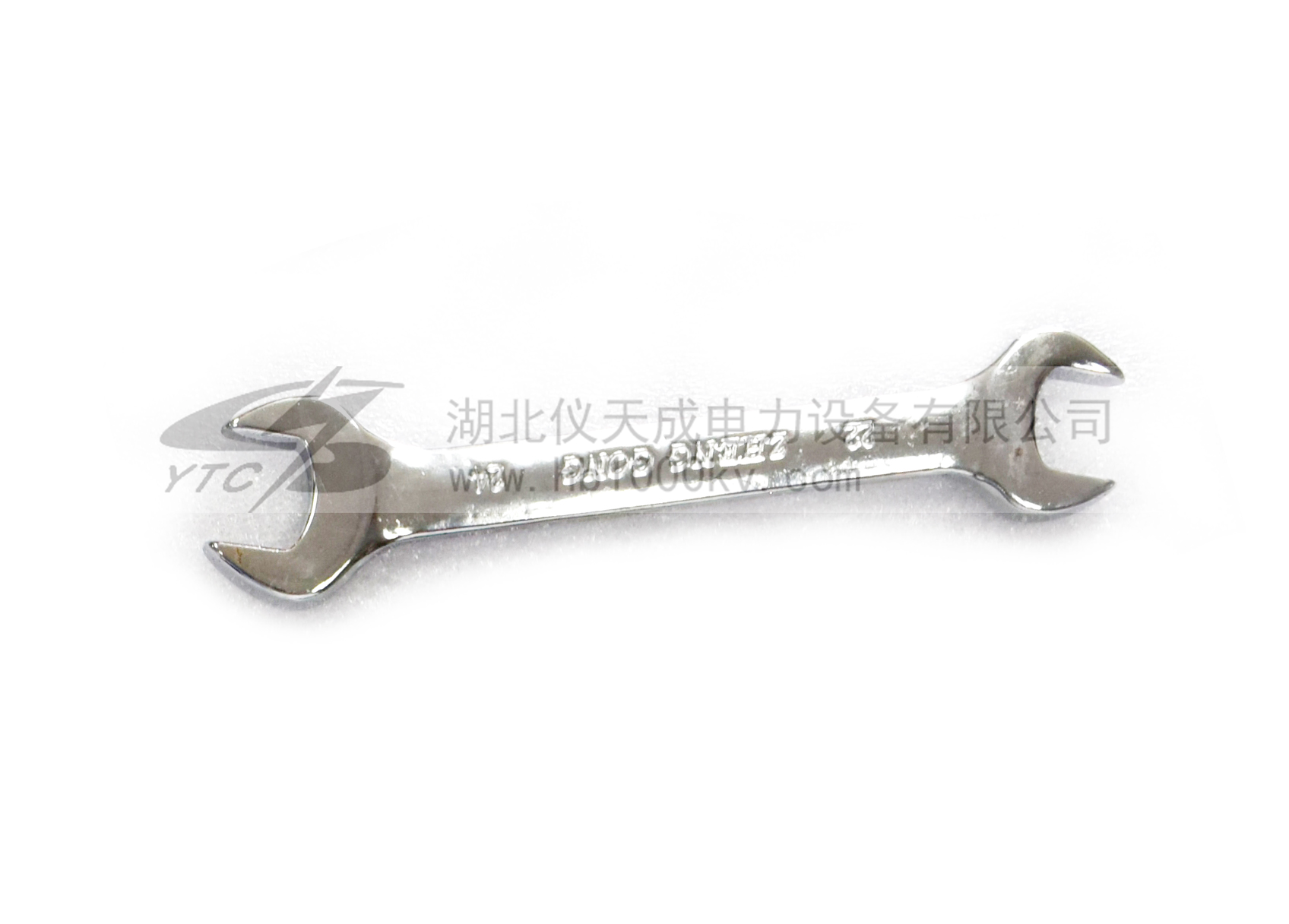

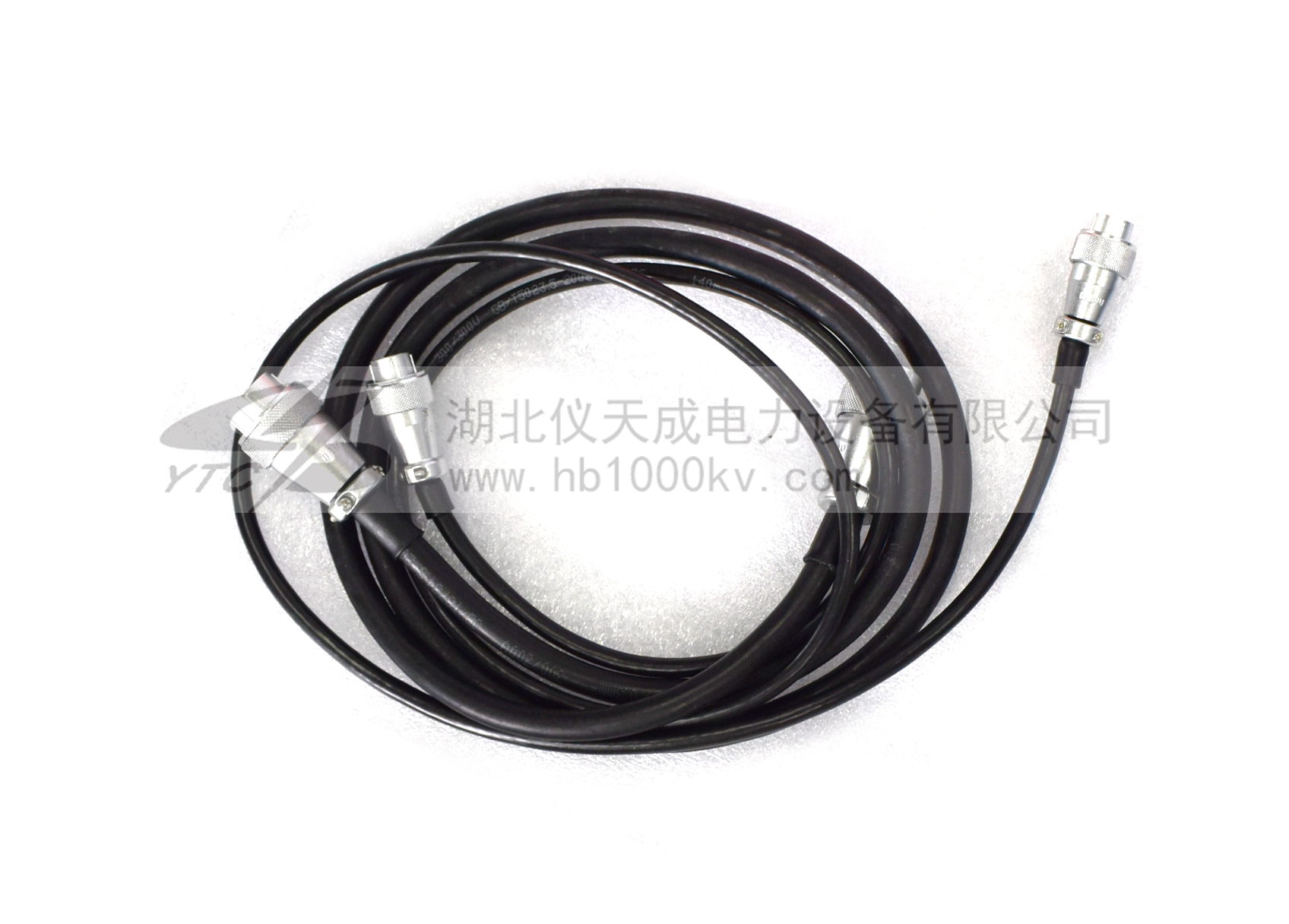

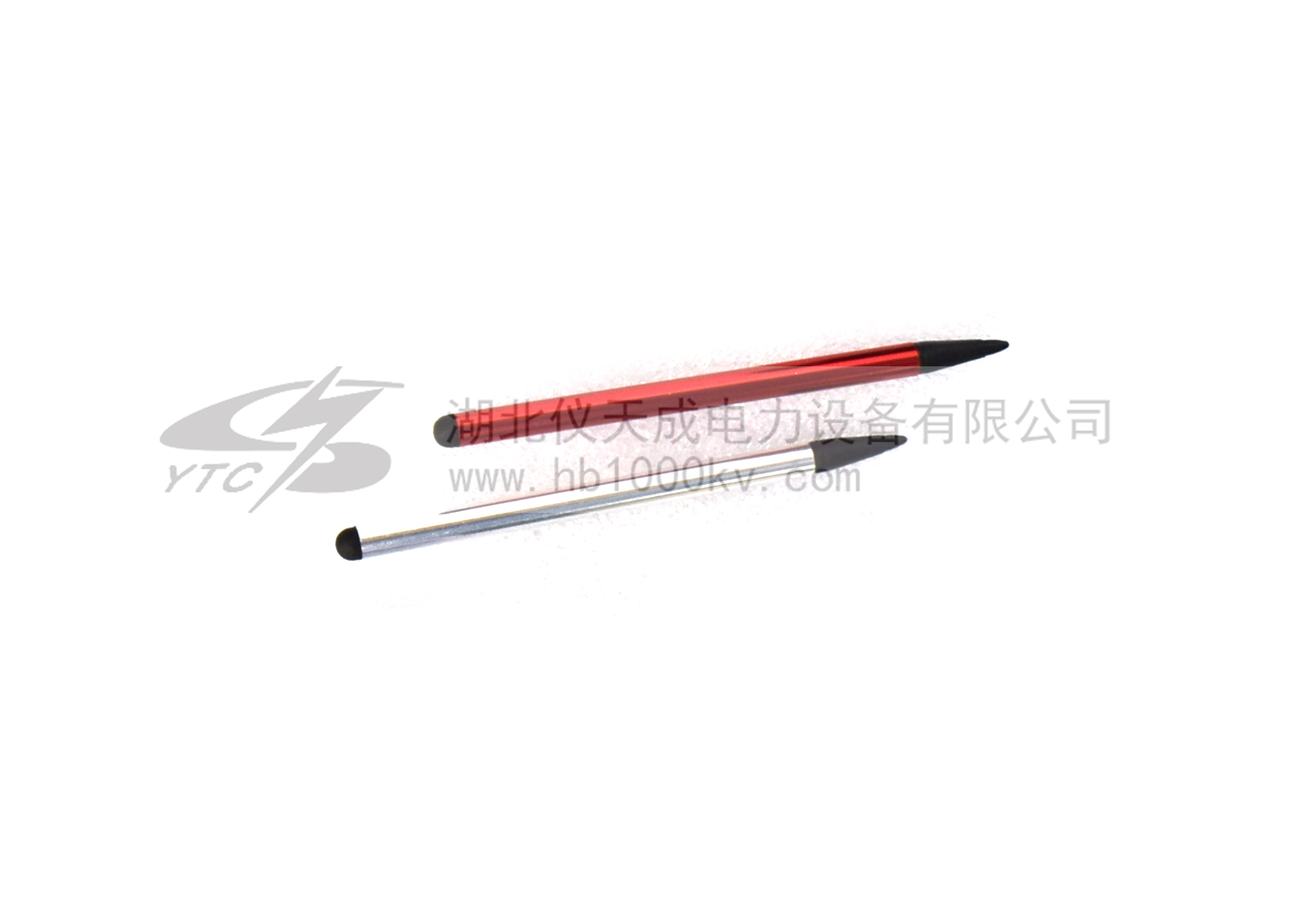

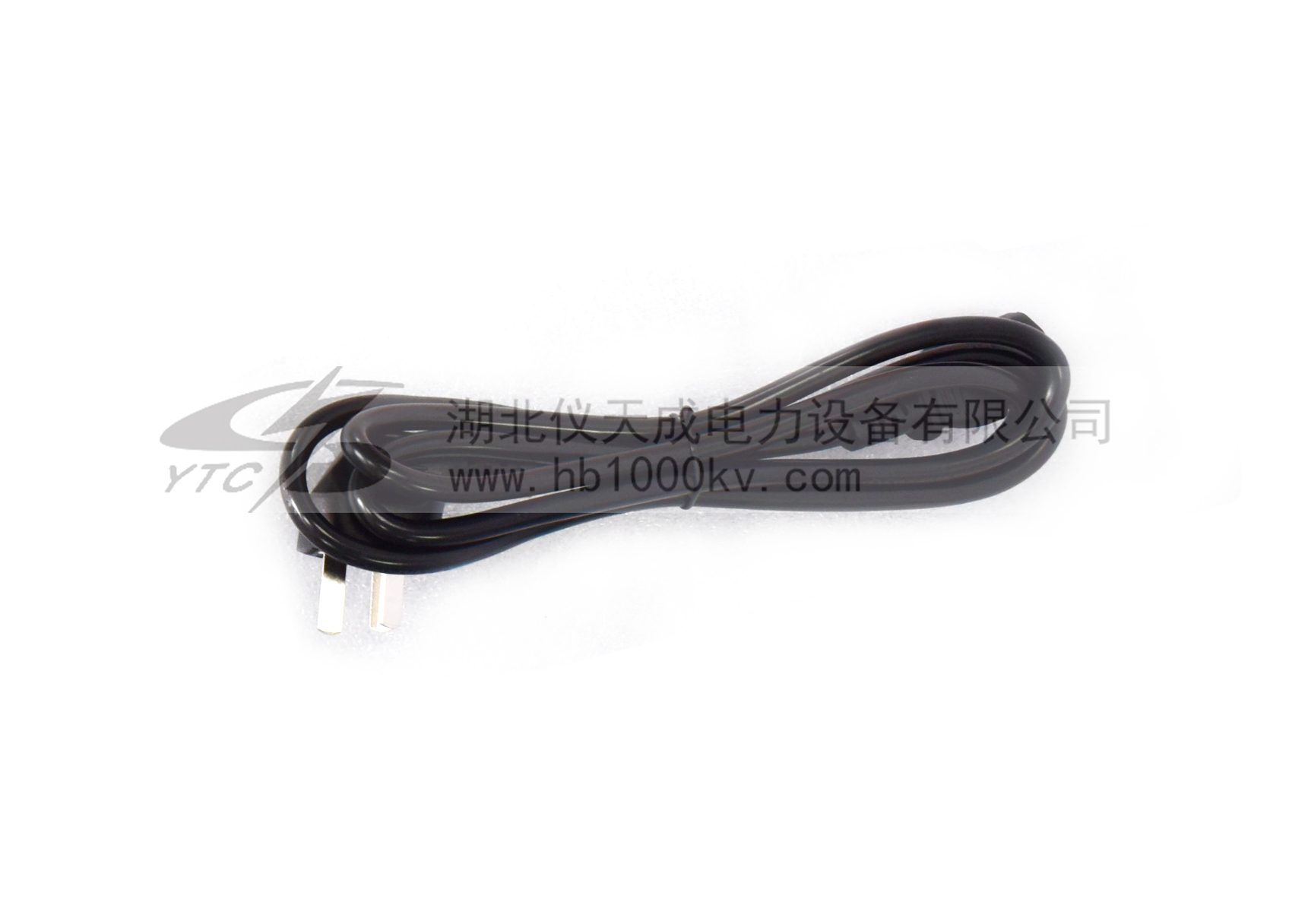

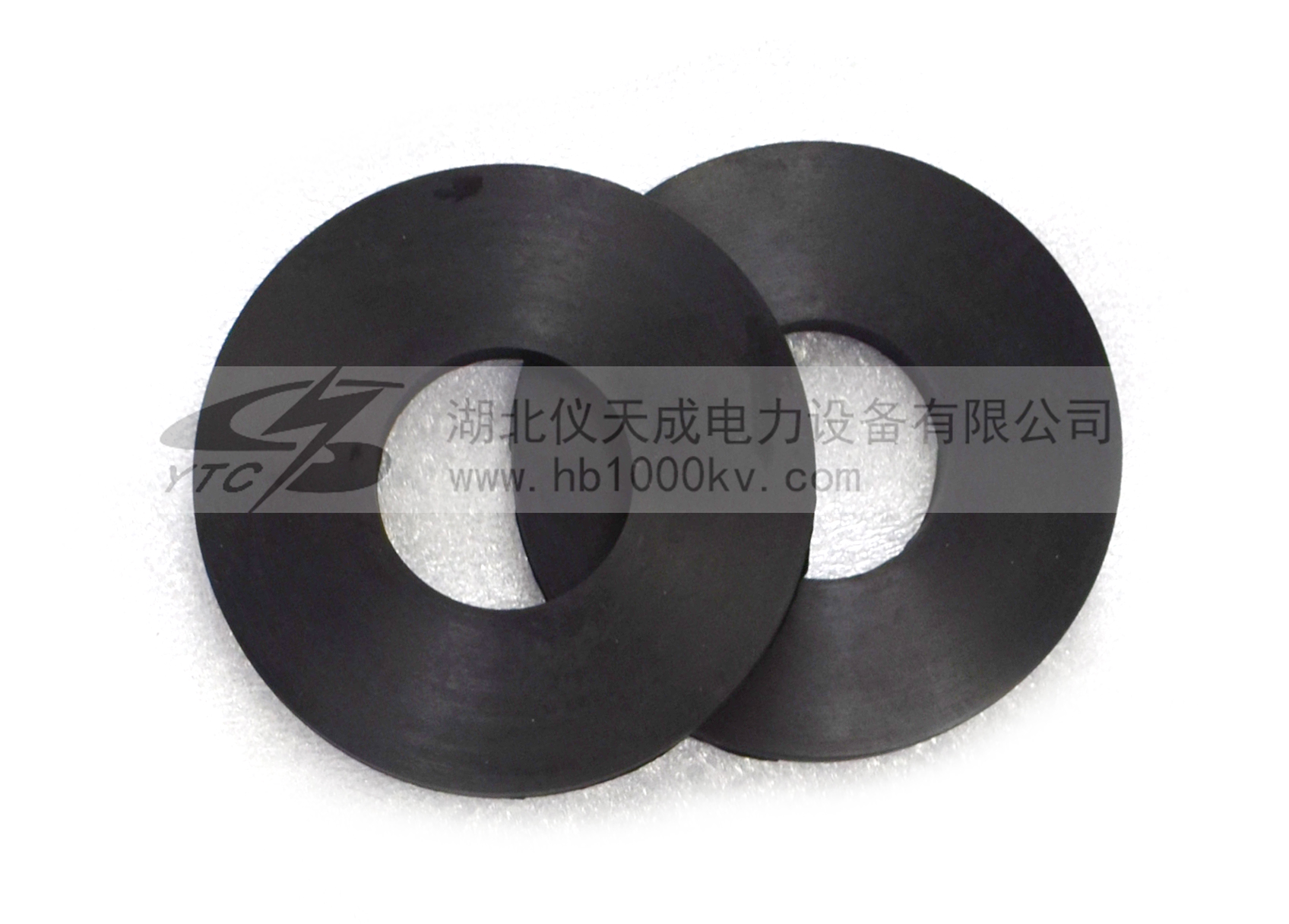

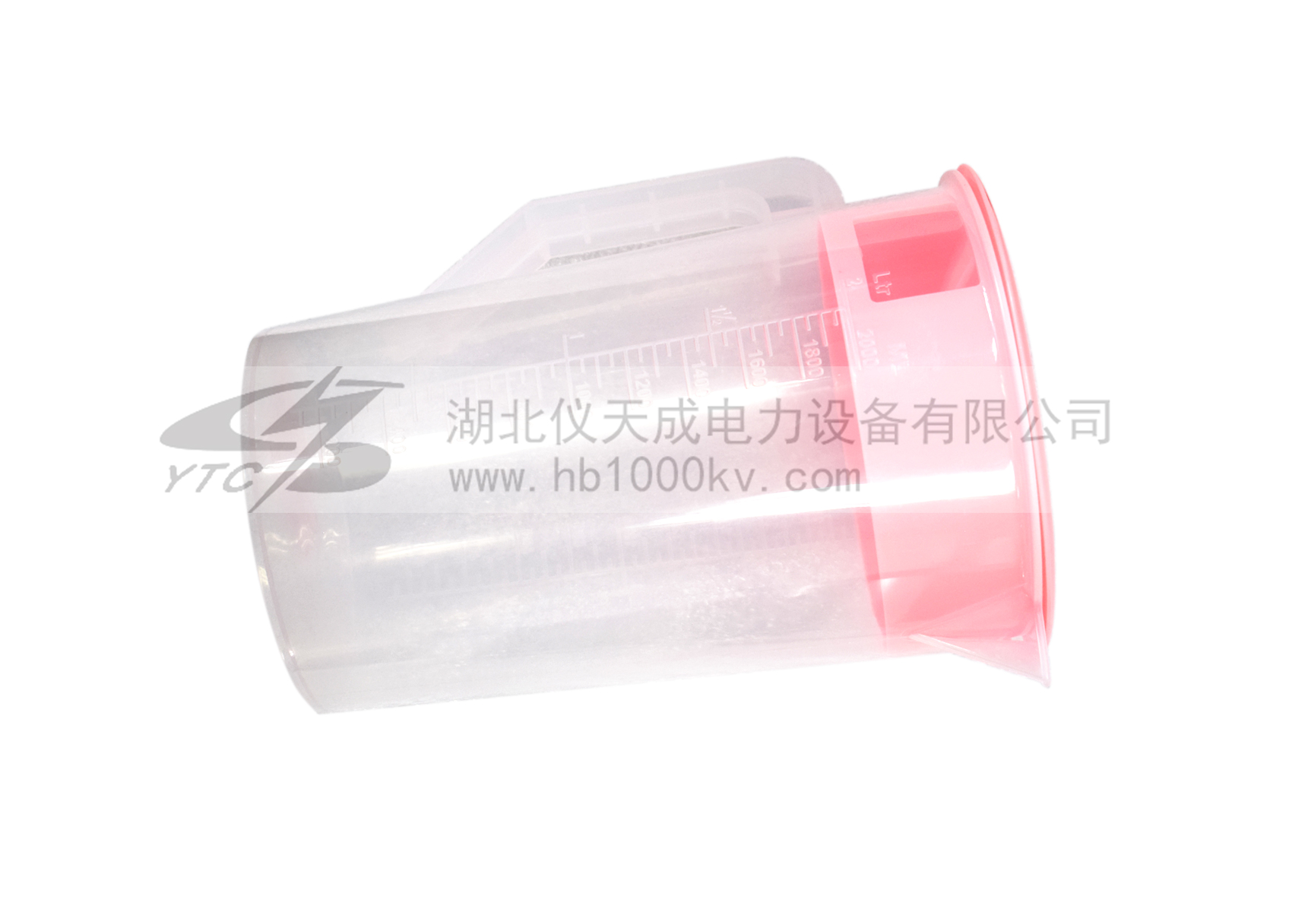

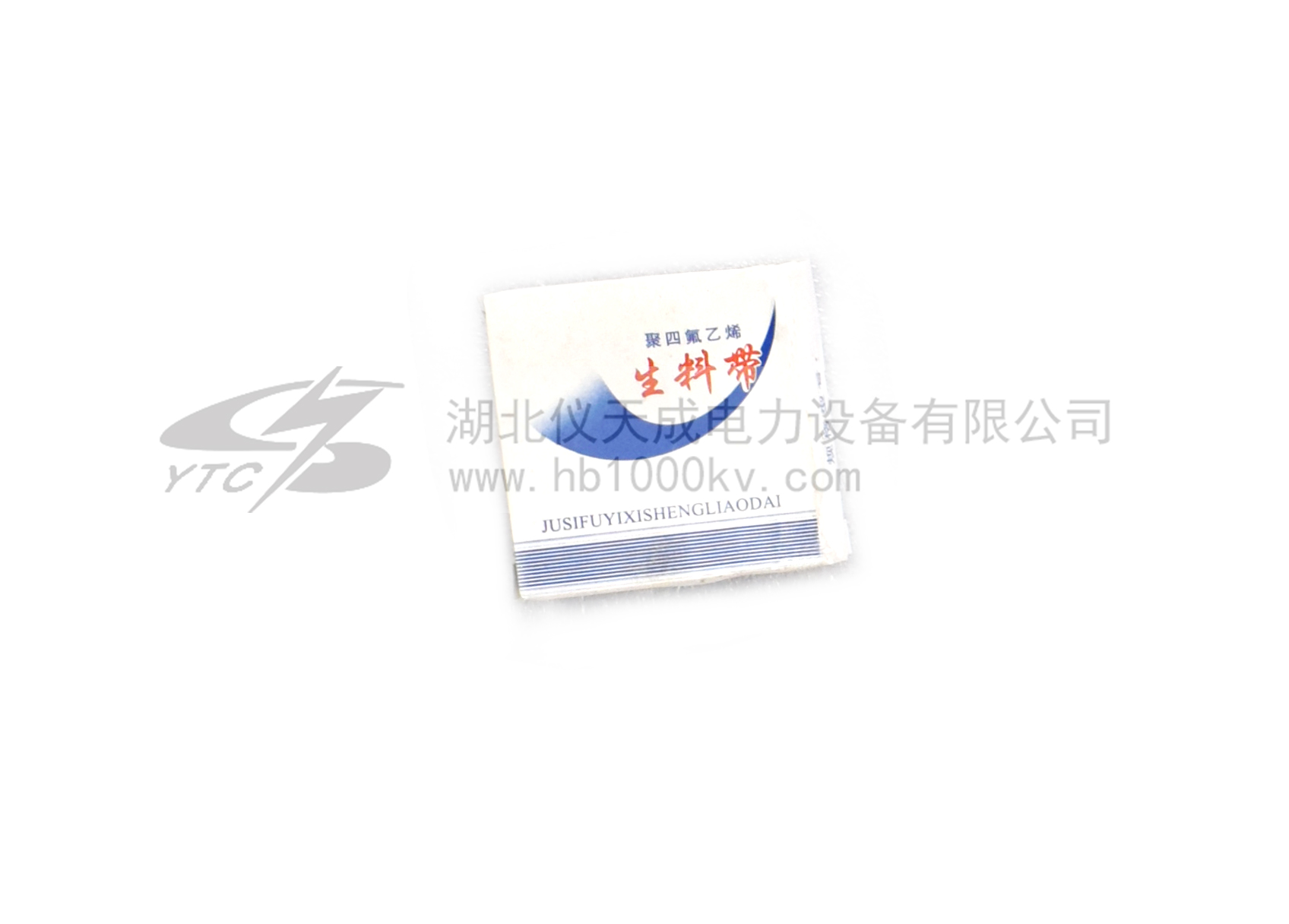

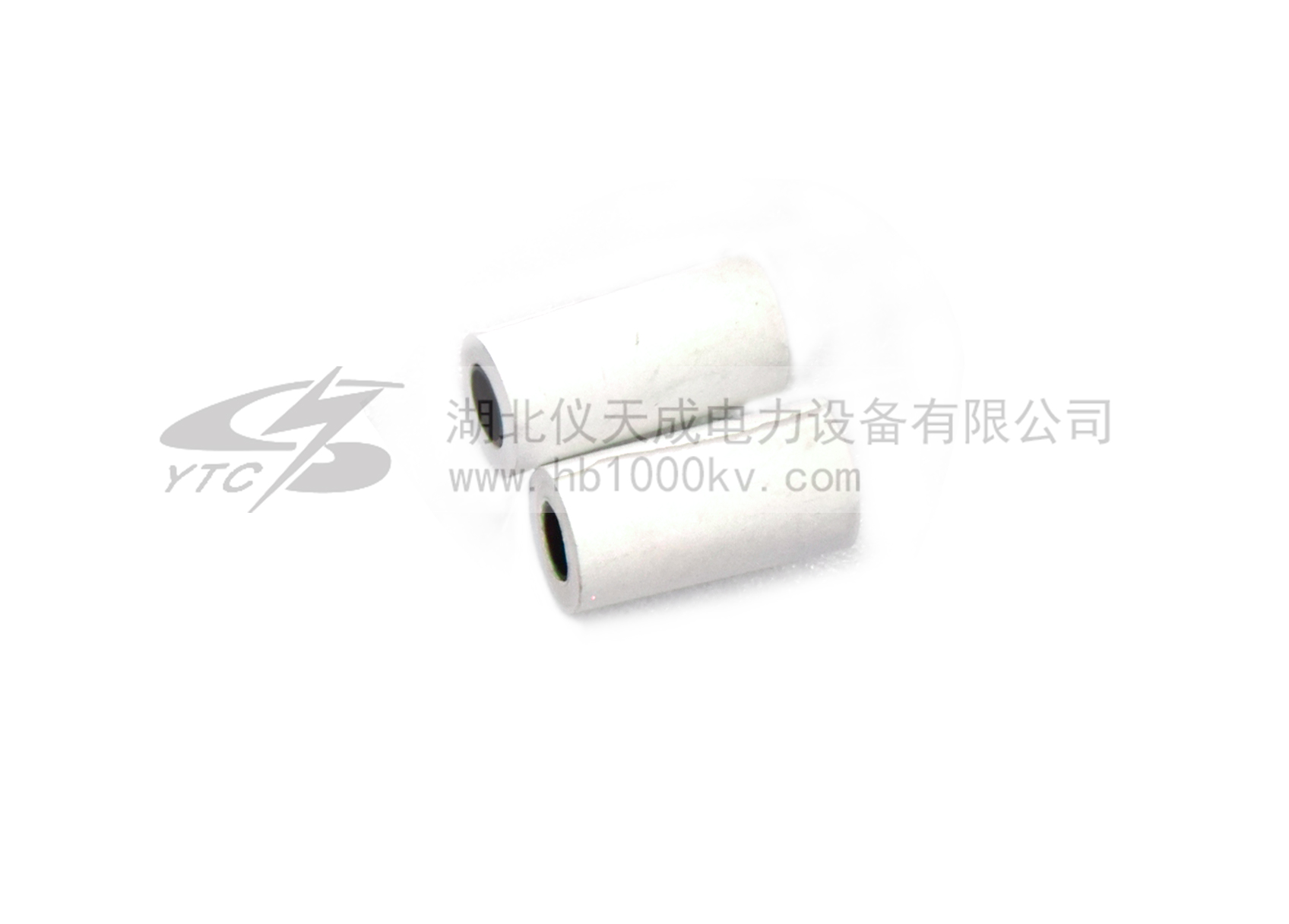

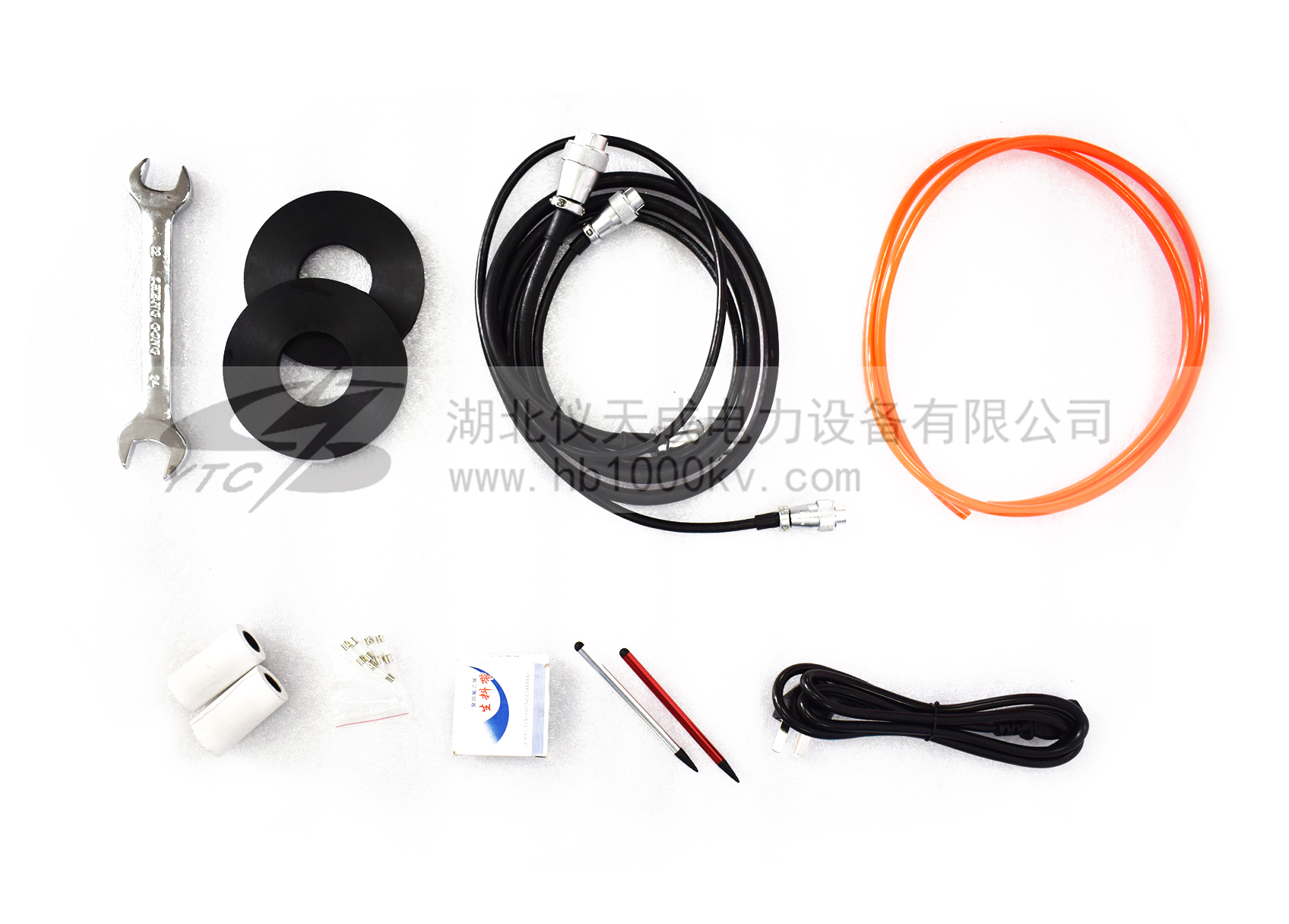

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
