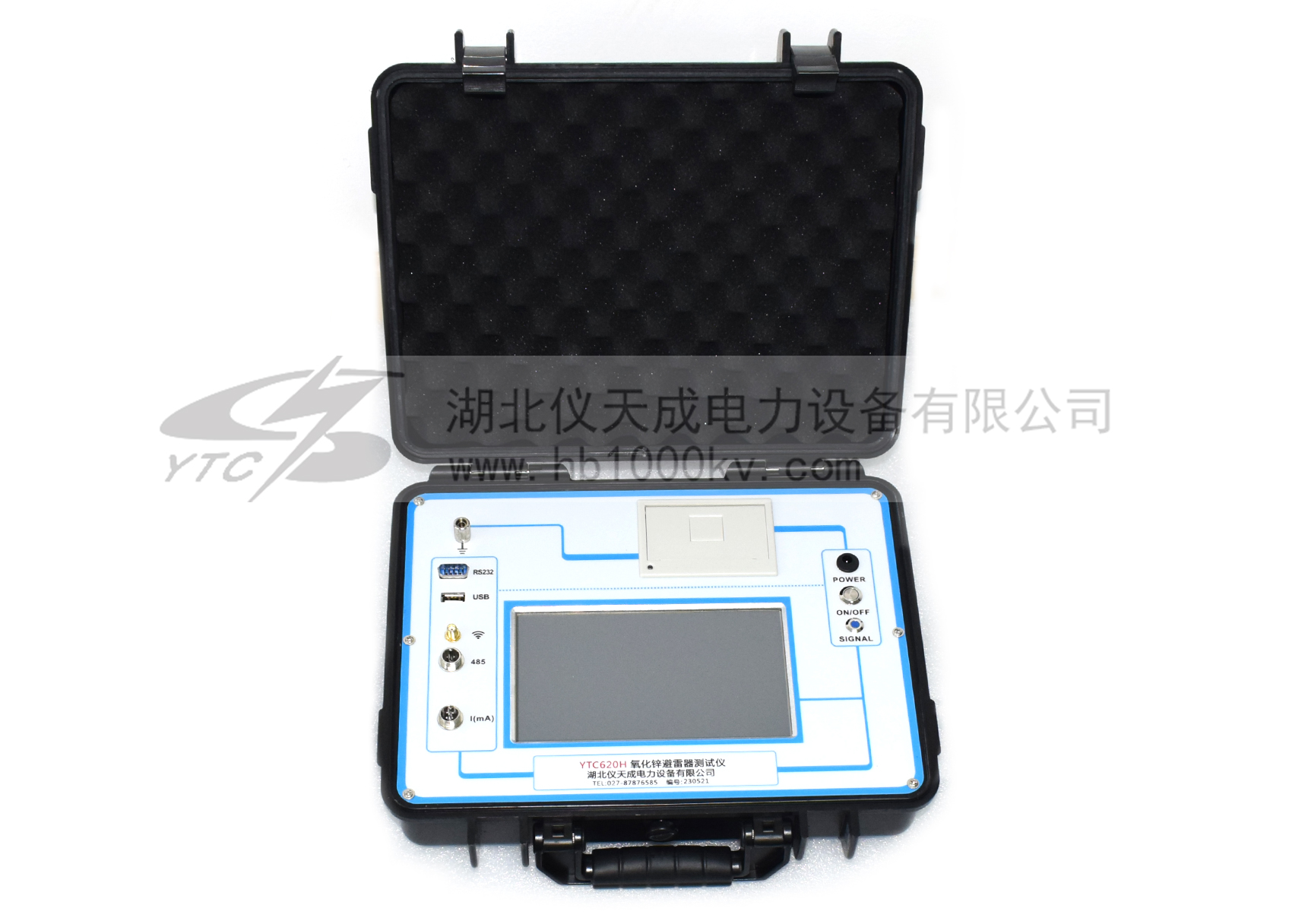

YTC620H氧化鋅避雷器帶電測試儀

        YTC620H 氧化鋅避雷器測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器,該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測,從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
        儀器操作簡單、使用方便,測量全過程由人機界面控制,可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差,大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術,采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定,可準確分析出基波和3~9次諧波的含量,并能克服相間干擾影響,正確測量邊相避雷器的阻性電流。
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

        YTC620H 氧化鋅避雷器測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器,該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測,從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
        儀器操作簡單、使用方便,測量全過程由人機界面控制,可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差,大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術,采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定,可準確分析出基波和3~9次諧波的含量,并能克服相間干擾影響,正確測量邊相避雷器的阻性電流。


產品特點:

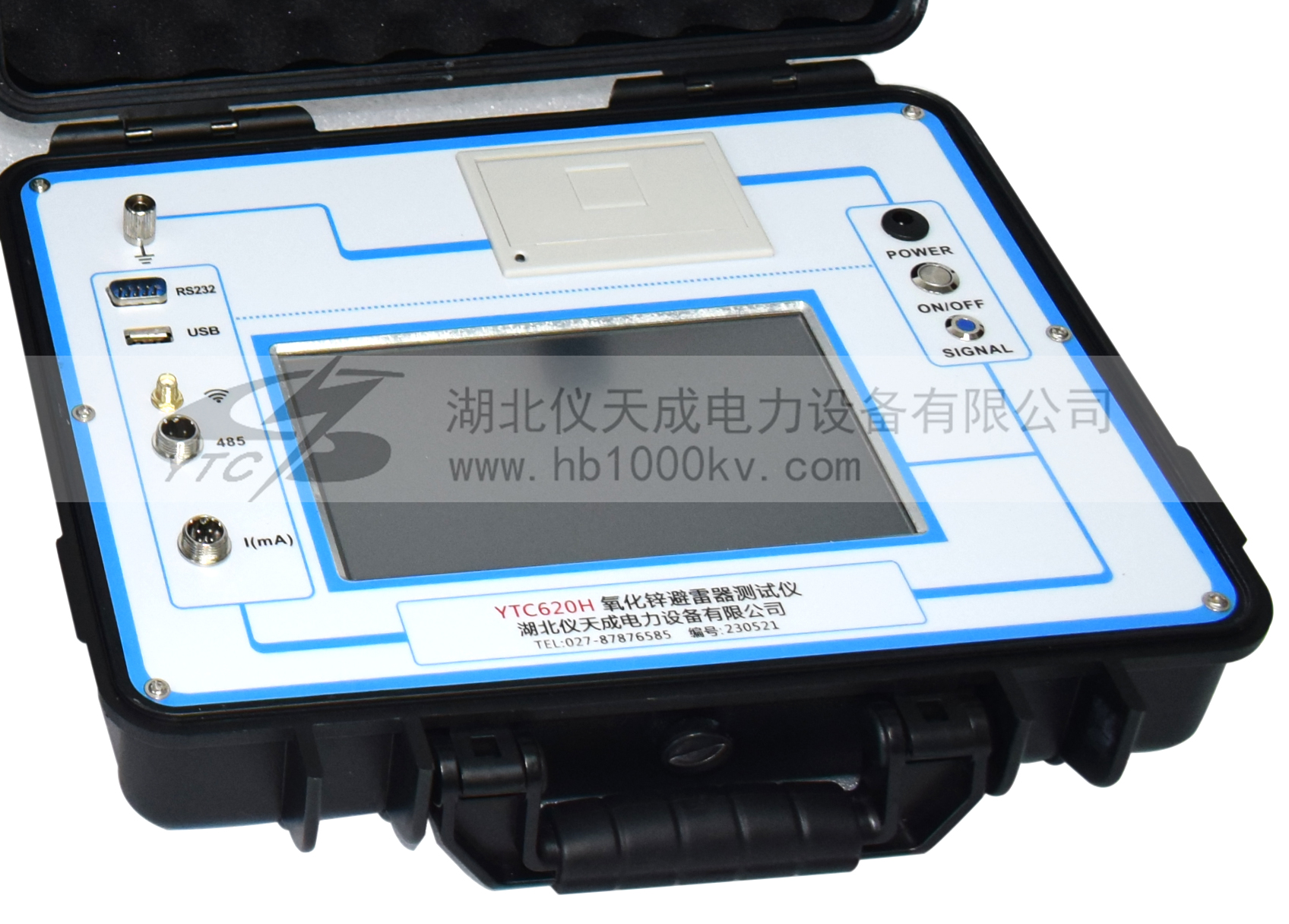

1. 彩色觸摸屏:800×480的7寸高清彩色觸摸屏、人機對話。
2. 無線距離大:兼容無線同步,無線傳輸信號超過1500米,選配可達到5000米。
3. 同步方式多:支持485有線同步、無線同步;無電壓方式通過軟件計算找到電壓基準三種同步方式。
4. 帶電停電兼容:適用于避雷器帶電、停電或試驗室等場所使用。
5. 大量程采集:電壓采集范圍0-250V,電流采集0-20mA。
6. 三相同測:真正做到三相電流、三相電壓同時測試,提高工作效率;同時支持單相測試或二相測試,選擇方便。
7. 安全可靠:儀器內部只帶弱電,電壓不超過8.4V;電流、電壓傳感器完全隔離,安全可靠。

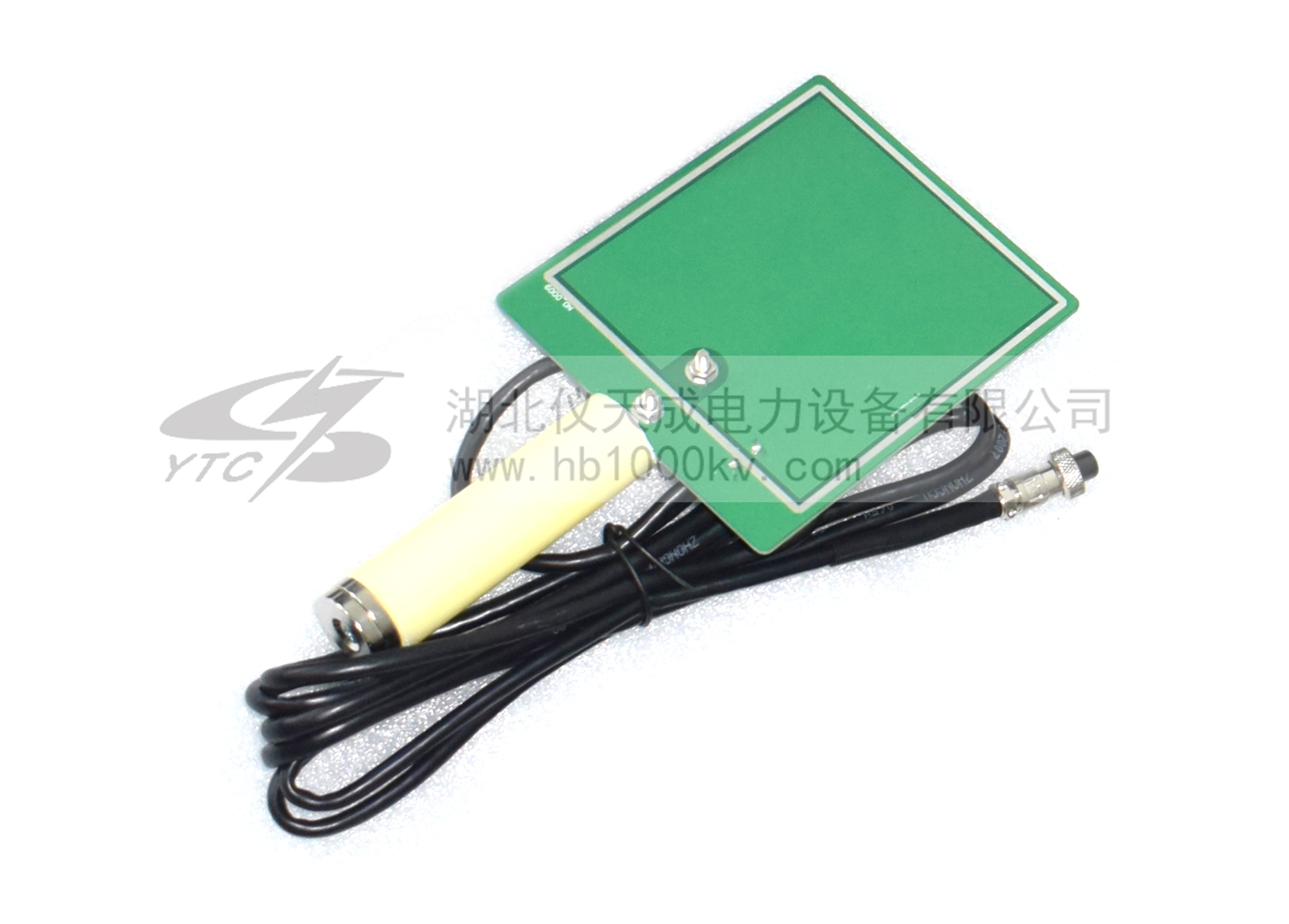

8. 電壓方式可選:支持取三相或取B相電壓基準為電壓參考;支持用感應板方式取B相電場強度為電壓參考(選配),此功能方便電壓取樣。

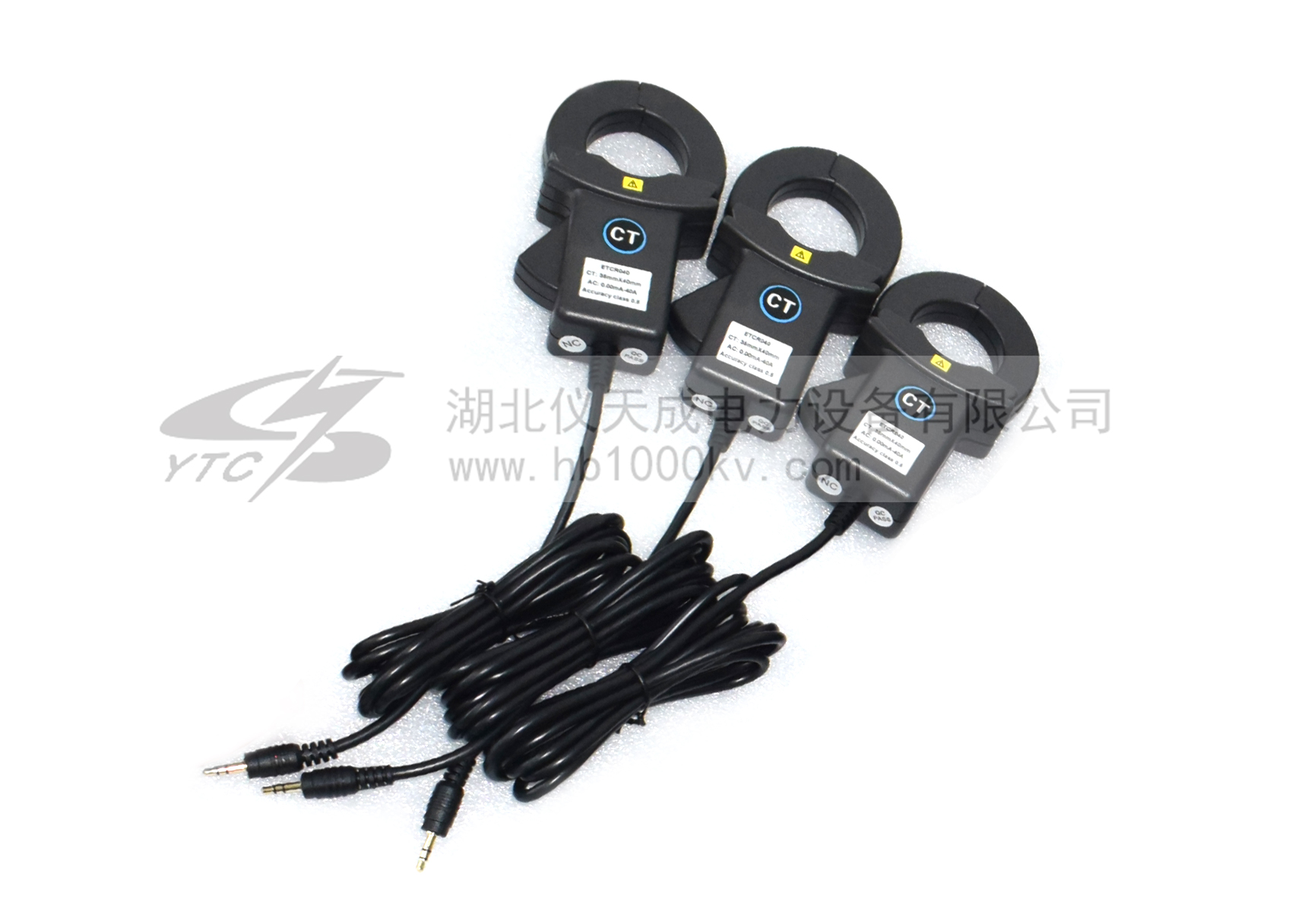

9. 電流方式可選:可以用線接避雷器計數器兩端采樣泄漏電流,也可以用電流鉗采集避雷器的接地線的泄漏電流(選配)。
10. 標配邊配抗干擾處理:帶抗干擾計算功能和角度補償功能,完全解決三相互相干擾的情況220KV及上電壓等級需要。
11. 內置鋰電池:標配內帶高能鋰離子電池,特別適合無電源場合。
12. 高速采樣:高速的采樣頻率,先進的數字信號處理技術,抗干擾性能強,測量結果精度極高。
13. 內置日歷時鐘:內置日歷時鐘,為打印、保存數據提供時間依據。
14. 海量存儲試驗數據:本機配有大容量存儲,海量存儲數據。具有數據存儲與數據瀏覽功能,并具有掉電保護功能。
15. U盤導出試驗數據:配有U盤導出數據功能,導出word文件。
16. 藍牙控制及上傳數據:標配藍牙功能、配有安卓藍牙APP,可以用手機或平板安裝APP可以控制、上傳、生成word文件。
17. 背景顏色方便切換:可以設置屏幕顏色,可以改成圖紋藍底、圖紋黑底,可以設置背景亮度,待機亮度和待機時間。
18. 內置培訓資料:屏幕內部配有各種接線方式,指導現場使用。
19. 中文輸入試驗信息:可以中文輸入相關站點、設備、人員、備注等,方便標識保存試驗數據,方便標識打印試驗數據。
20. 中英切換:可以直接界面切換中英文界面,兼容中外使用場合(選配)。

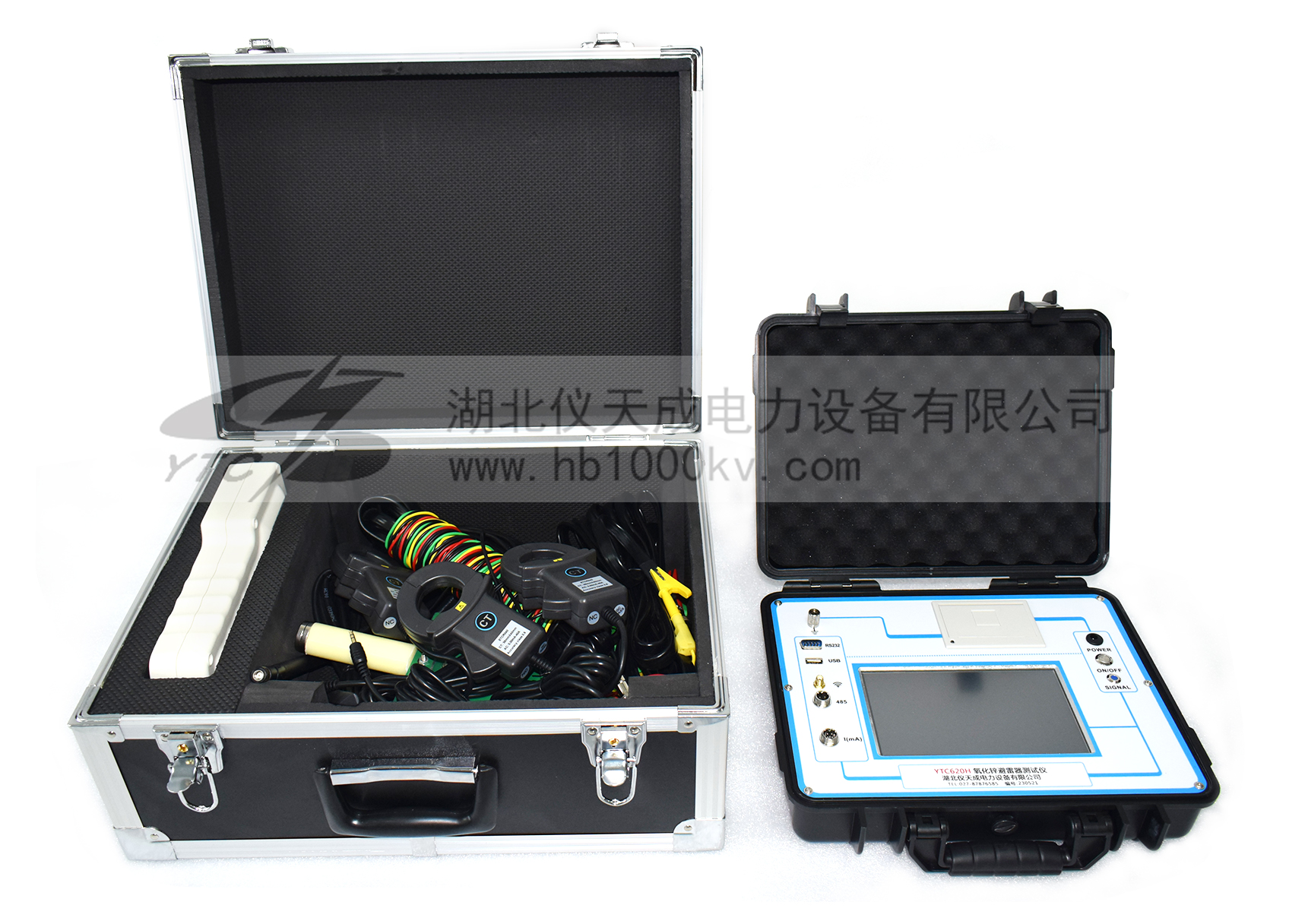

21. 攜帶方便:主機和單元兩部分組成,外加防塵、防腐一體機箱,體積小,重量輕,便于攜帶。
22. 具有選配功能,標準版本不具備選配功能,客戶可根據需求定制。
三相同測
標配
彩屏觸摸屏
標配
藍牙控制及上傳
標配
485同步及無線
標配
U盤導出數據
標配
邊相抗干擾處理
標配
鋰電池
標配
RS232 MODBUS通信
標配
上位機控制及上傳
標配
485 MODBUS通信
選配
電流鉗3支
選配
擴展量程或無線距離
選配
單元采集電流
選配
中英文切換
選配
單元帶LCD(雙液晶屏)
選配




產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

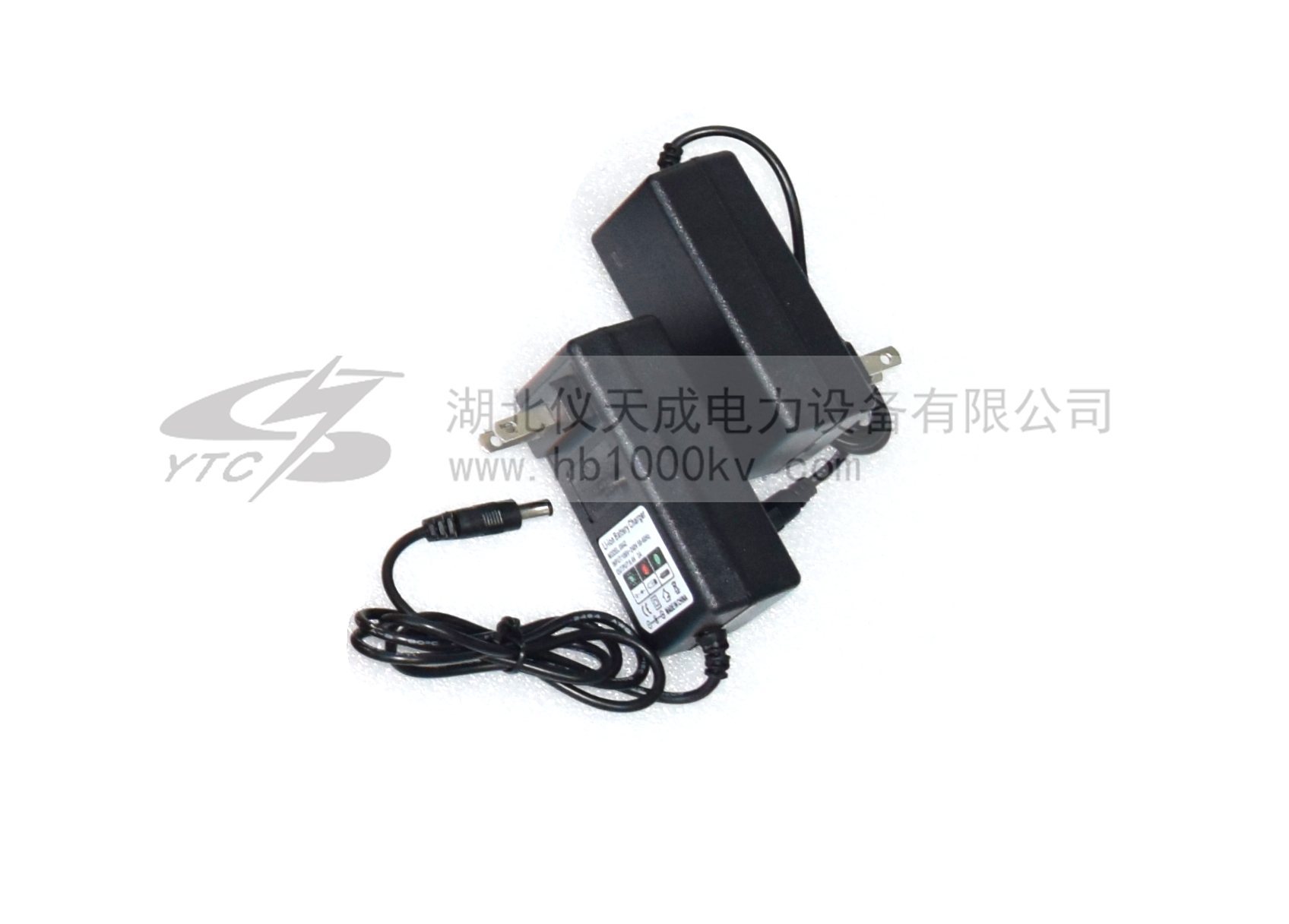

電源 內部鋰電池供電或DC8.4V適配器

測量范圍 泄漏電流: 0-20mA(可擴展);
(選配:電流鉗式傳感器0-20mA。)
電壓: 30-250V(可擴展);
(選配:電場強度輸入范圍:30kV/m~300kV/m。)
角度:0-360º
阻性電流:0-20mA(可擴展);
容性電流:0-20mA(可擴展);

測量準確度 電流:全電流>100μA時:    ±5%讀數±1個字;
電壓:基準電壓信號>30V時: ±5%讀數±1個字。

測量參數 泄漏電流:全電流波形、基波有效值、峰值。
泄漏電流阻性分量:波形
1、3、5、7、9次有效值。
正峰值Ir+  負峰值Ir-。
容性電流基波。
電壓:電壓波形、電壓有效值。
相角差、功耗。

電壓基準信號取樣方式

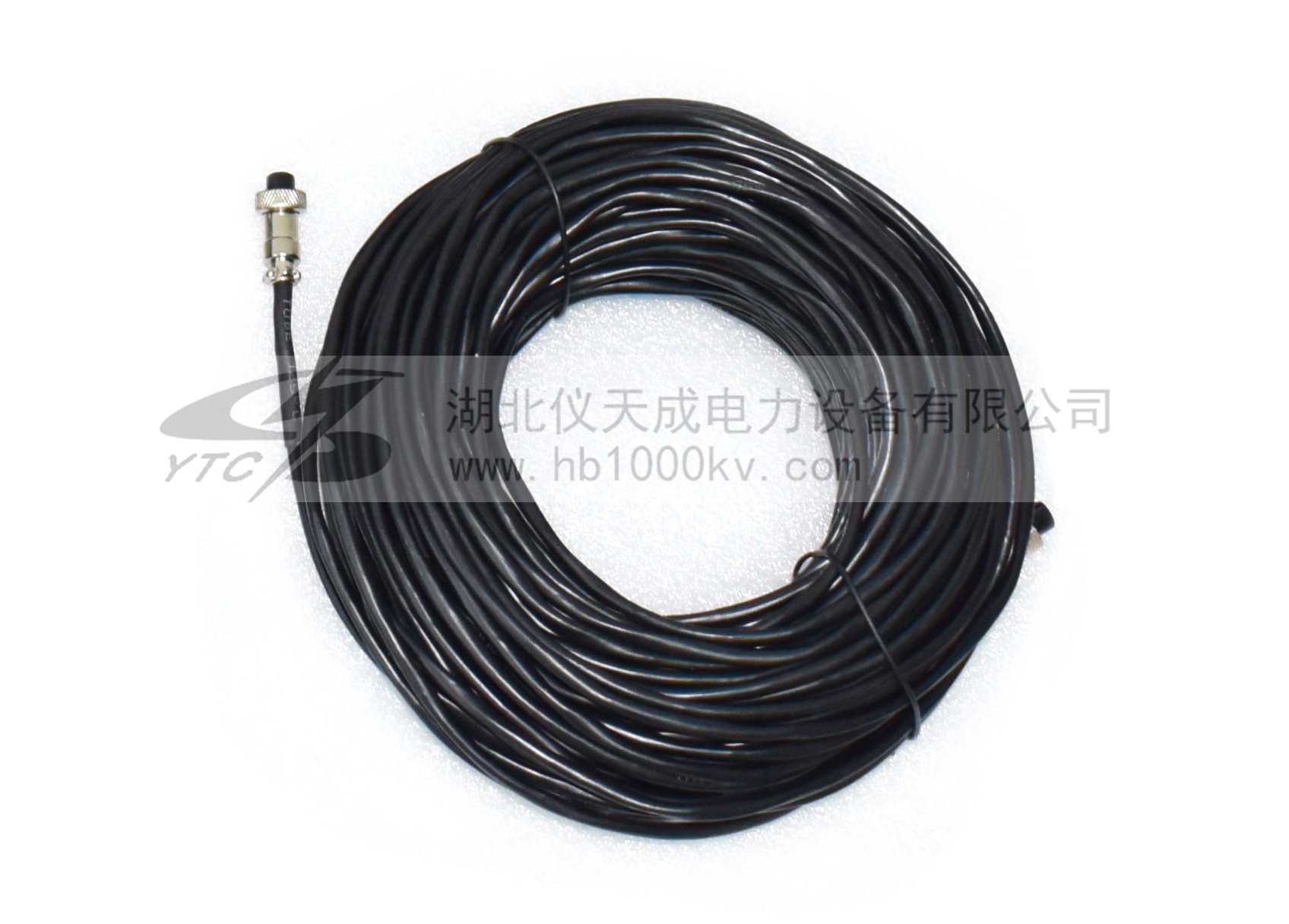

有線同步:40米(可擴展)
   無線同步:>1500米(可擴展)

鋰電池參數 充電時間     > 2.5小時
連續工作時間 > 7小時
間斷工作時間 > 7×24小時

整箱尺寸 主機42cm×34cm×18cm

整箱重量 主機7.5kg


應用領域 APPLICATION FIELD

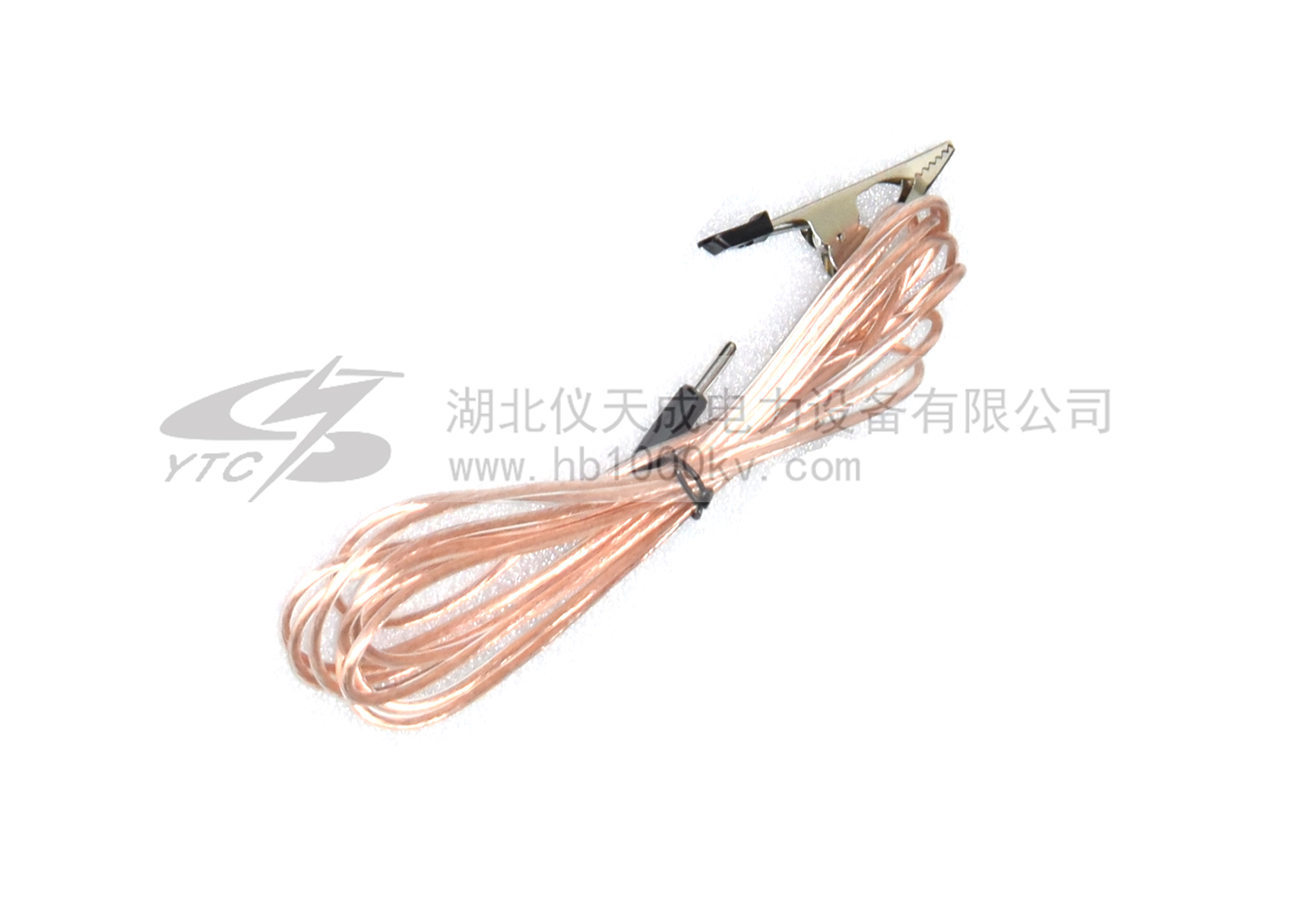

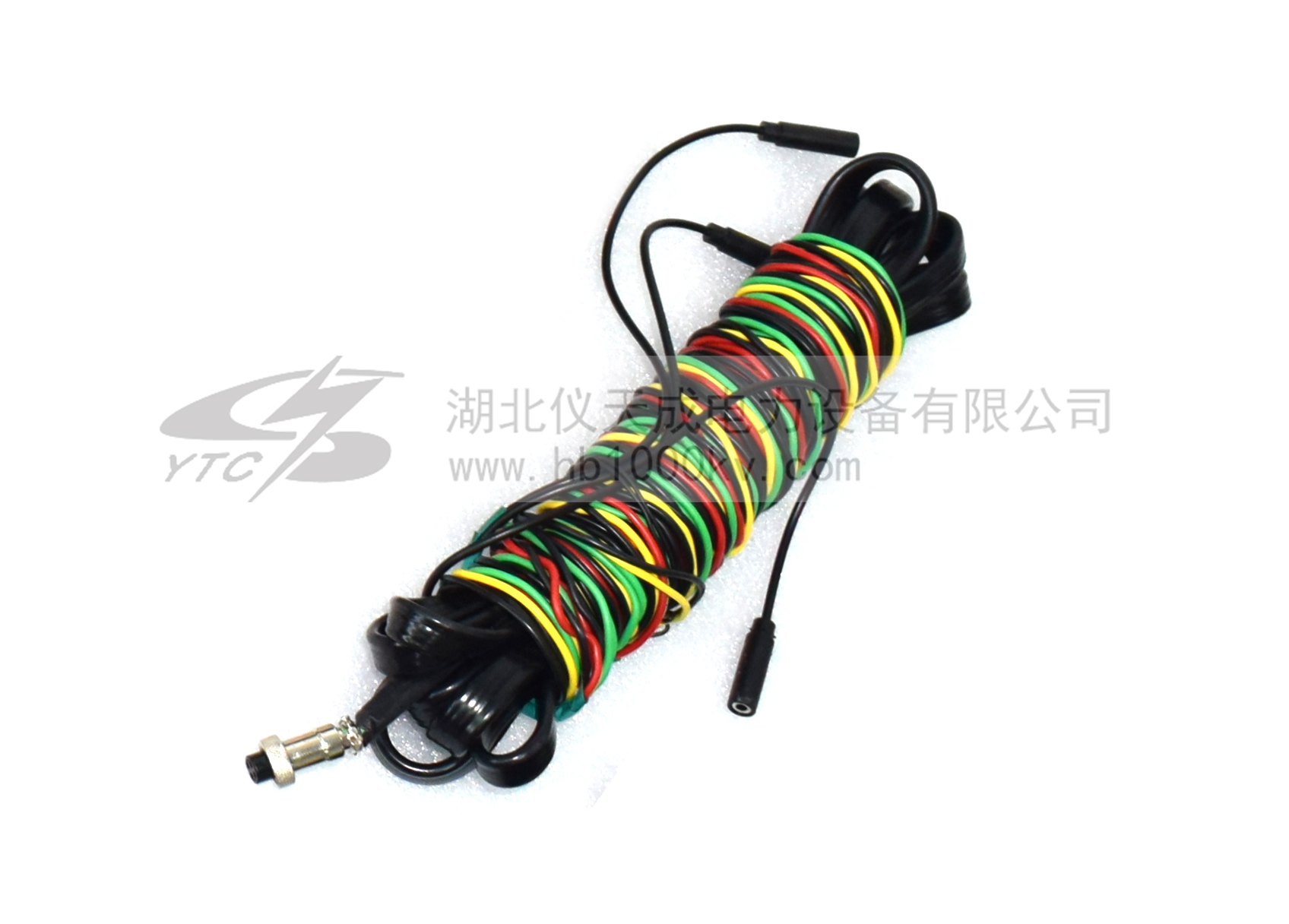

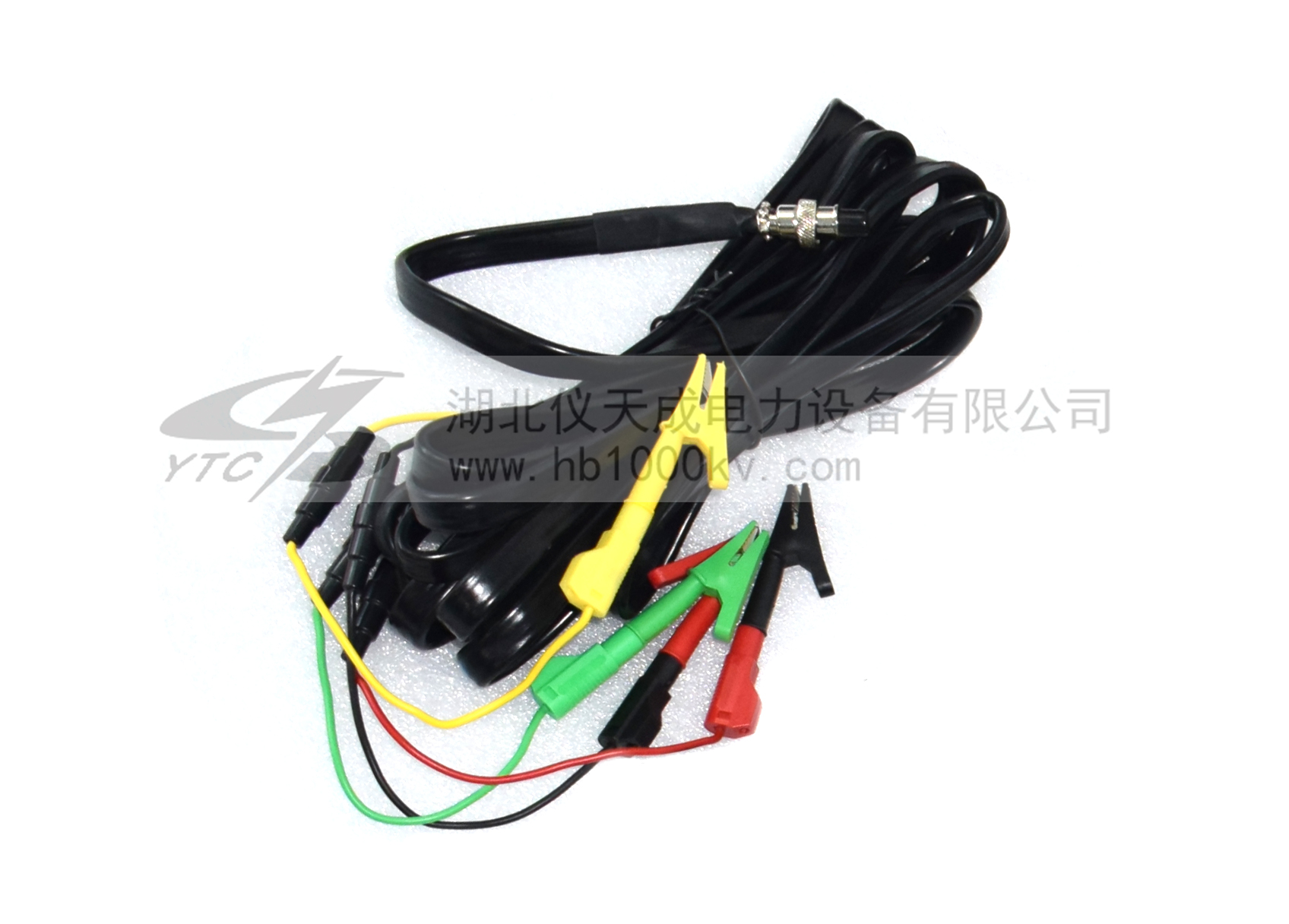

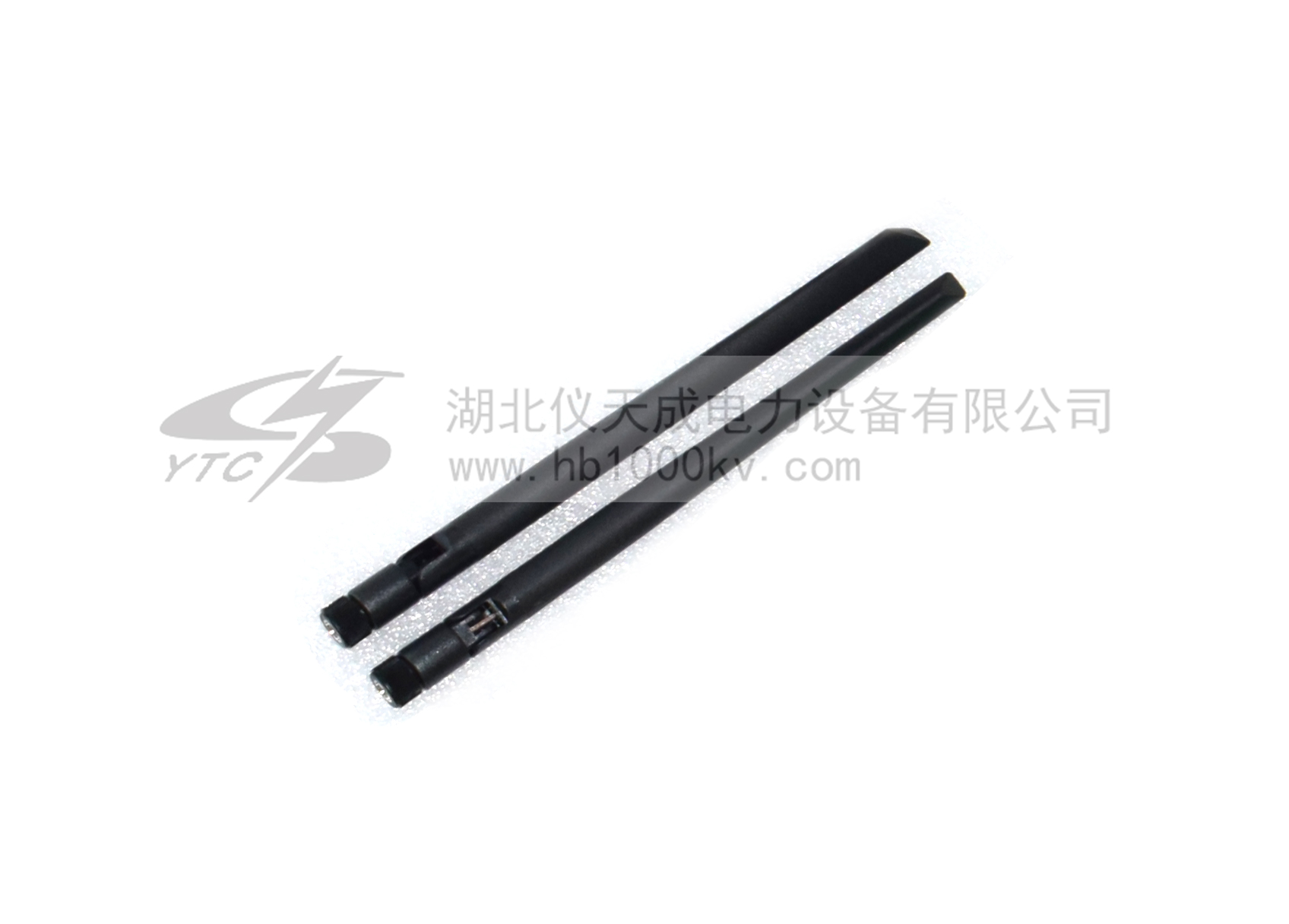

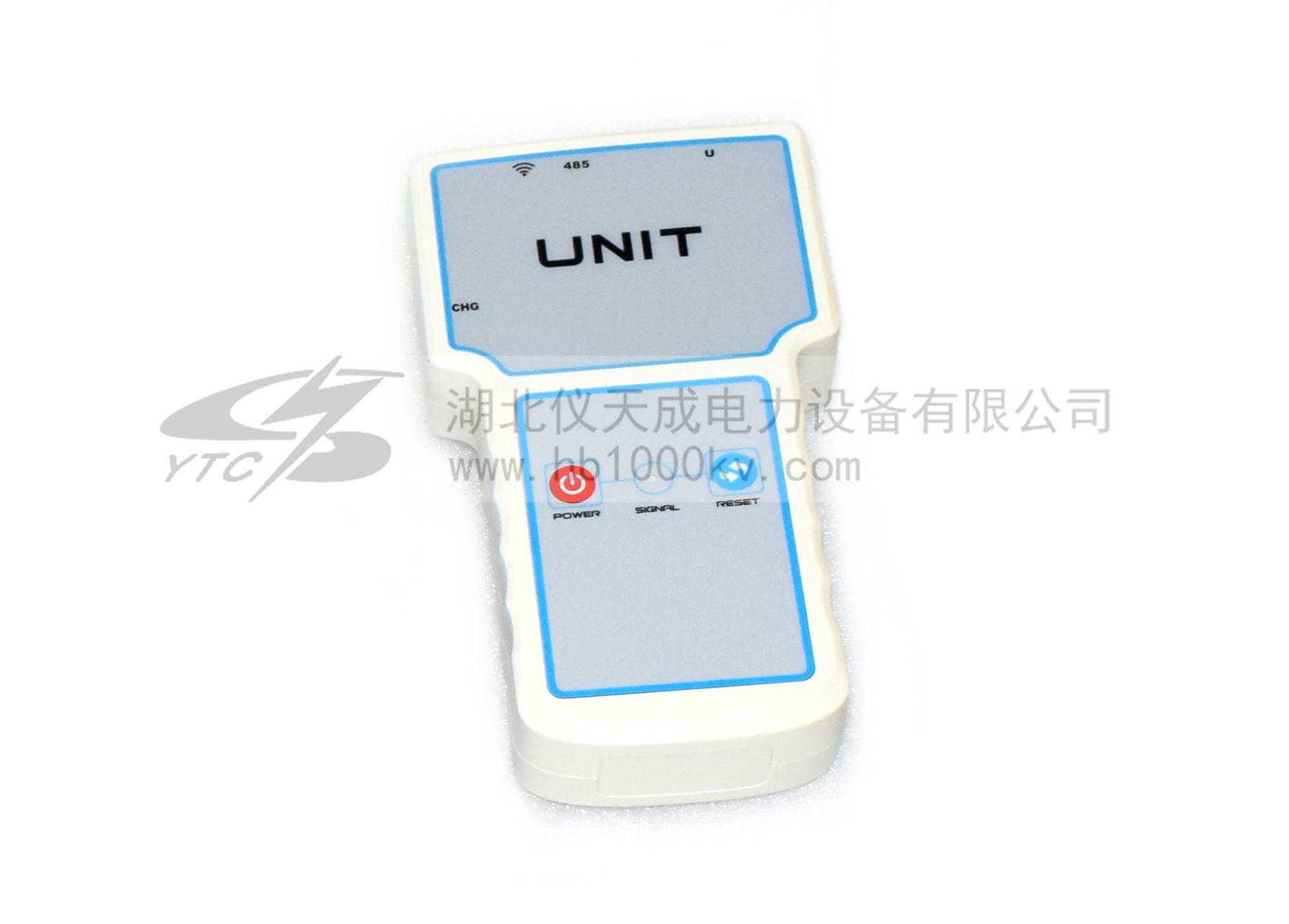

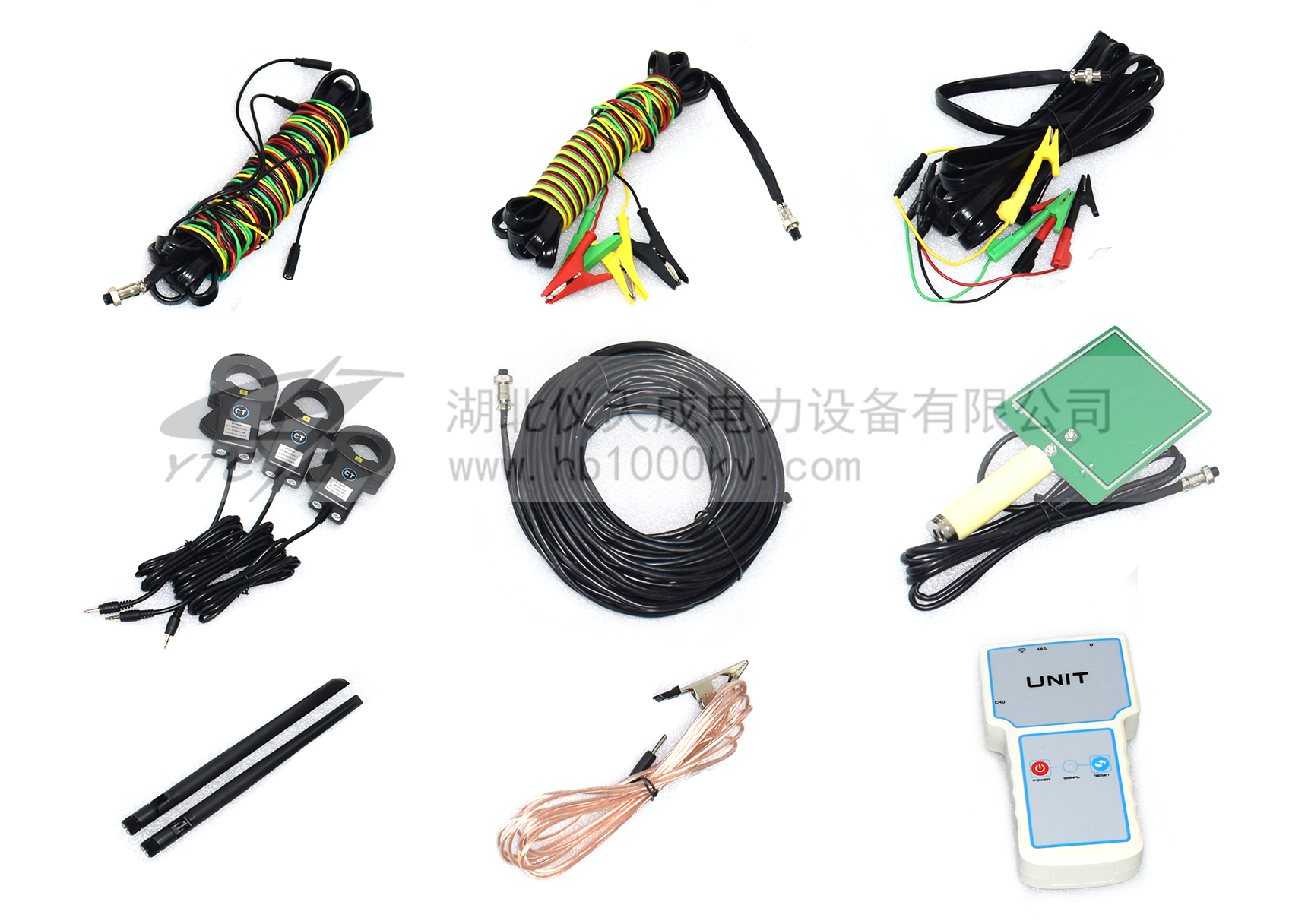

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
