YTC10/50J工頻交流耐壓試驗儀

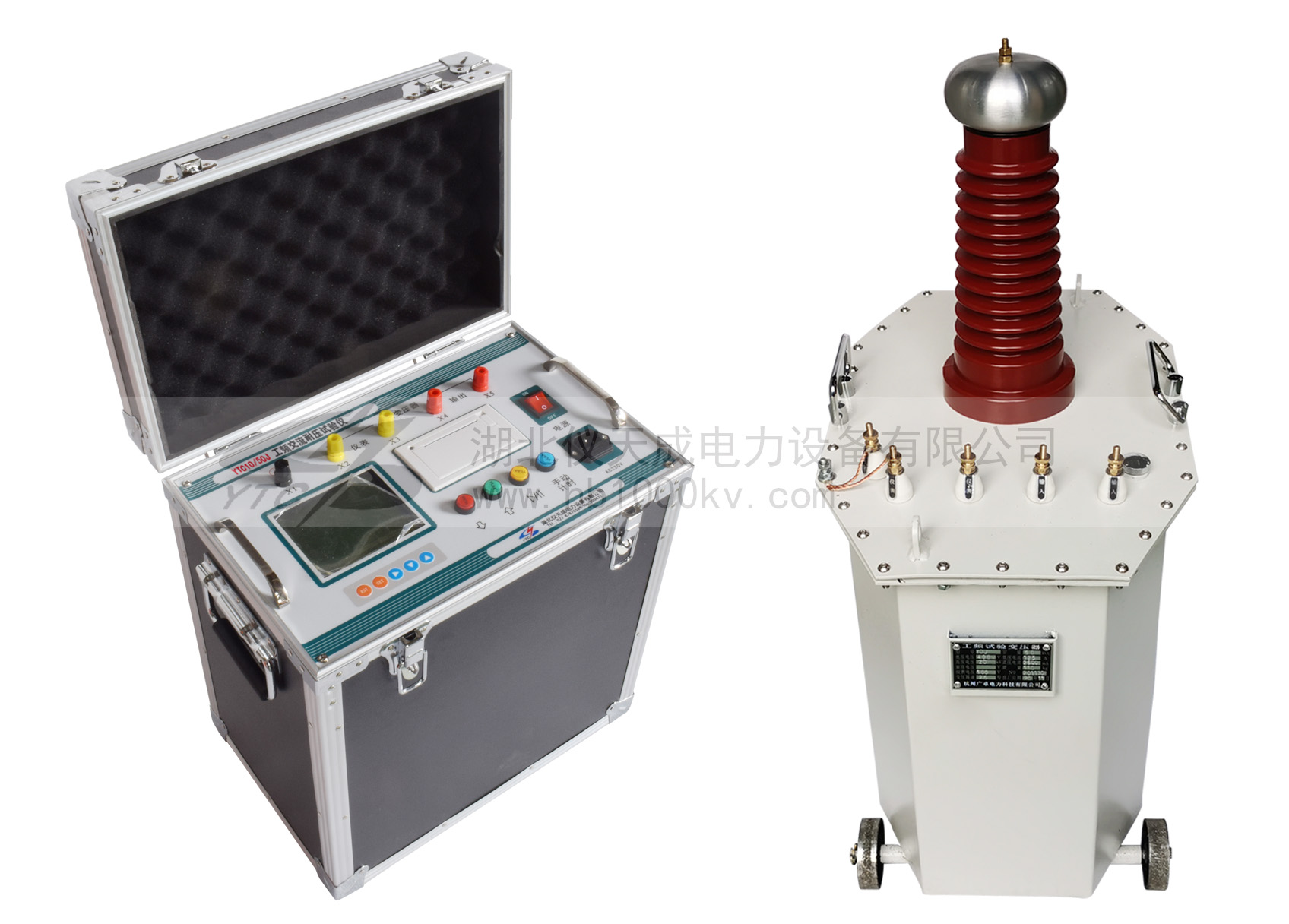

        YTC10/50J工頻交流耐壓試驗儀適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。  儀器由智能操作箱和試驗變壓器組成。
 - 自動判斷試驗結果
 - 自動計時功能
- 性能穩定,抗干擾性強
 - 現場使用方便,精度易于控制

提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

        YTC10/50J工頻交流耐壓試驗儀是根據DL/T848.2-2004行業標準而設計生產的。全套裝置由油浸式試驗變壓器和控制箱(臺)組成,其中控制箱(臺)由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。
        高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒在鐵芯上,高壓繞組在外,這種同軸布置減少了漏磁通,因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構,整體外形顯得美觀大方。

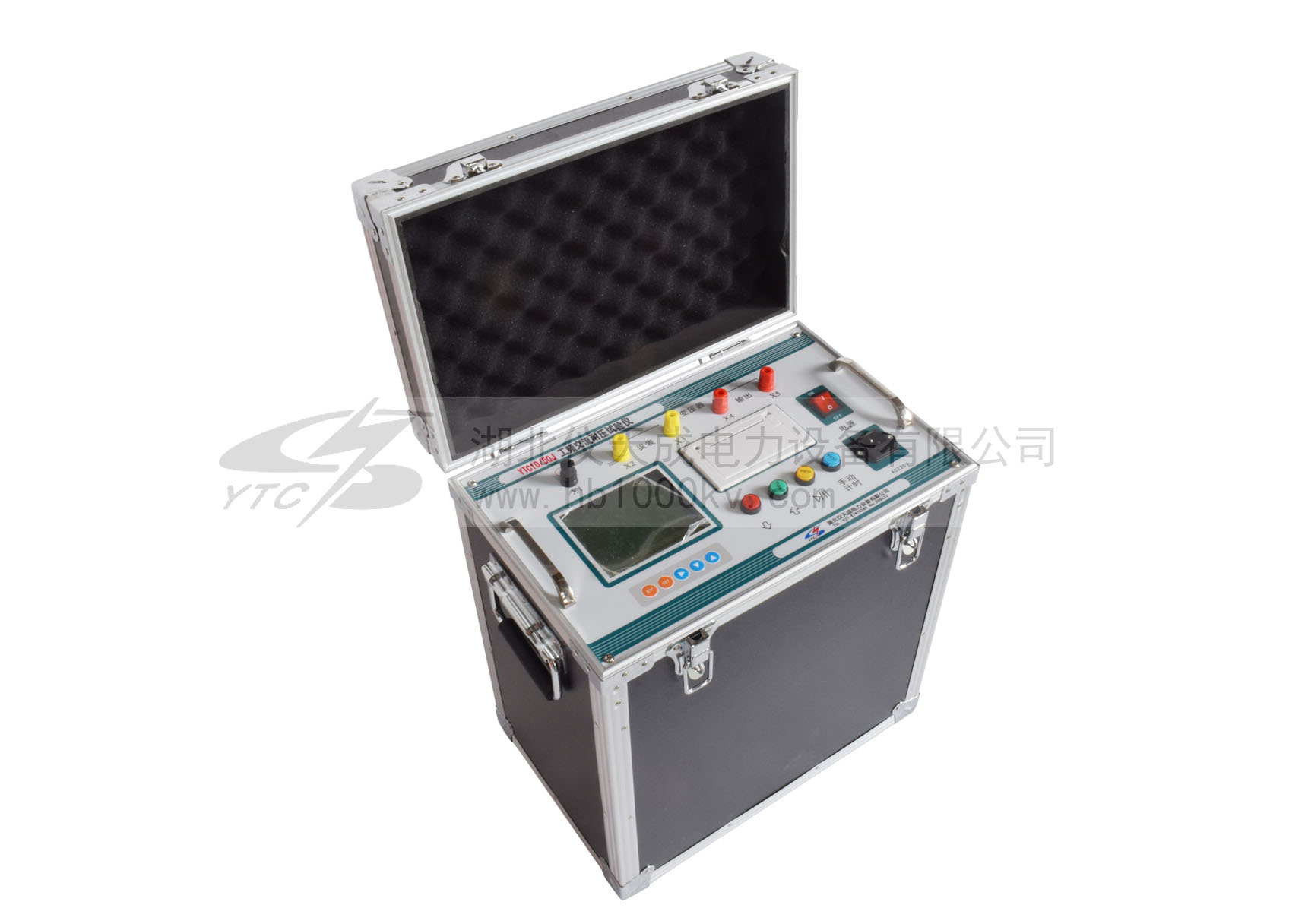

        YTC10/50J工頻交流耐壓試驗儀的智能操作箱是輕型試驗變壓器的專用配套設備。適用于電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位和高等院校的產品耐壓試驗。例如對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗,以考核產品的絕緣水平,發現被試品的絕緣缺陷,衡量過電壓的能力。
  該智能操作箱設有狀態提醒功能,全中文引導式操作,即使在無說明書的情況下亦可熟練操控;可自動判斷試驗結果(試驗通過或試驗失?。?,并能記錄試品過電流、閃洛或擊穿時的電壓;設有暫停功能,在自動模式時,此功能可做到在任意點實現升壓或降壓的暫停,暫停時間可由試驗人員靈活掌握,方便觀察試驗過程中的現象;

產品特征:
1、電壓、電流、時間,狀態信息等數據4.7尺大屏液晶顯示,讀數清晰、直觀;
2、XC-II智能操作箱采用全中文界面,操作簡單明了,可適應多種應用場合;
3、輕觸式面板按鍵操作,所有功能均可通過按鍵設定,提高了產品的安全性、可靠性;
4、該智能操作箱采用全數字式校準方式,摒棄了陳舊的電位器調整,現場使用極為方便,精度易于控制(帶密碼保護功能);
5、按鍵直接設定電壓變比(帶密碼保護功能),在連接不同電壓等級的試驗變壓器時,應用靈活自如,做到一臺控制設備可適應多臺試驗變壓器;
6、該智能操作箱設有狀態提醒功能,全中文引導式操作,即使在無說明書的情況下亦可熟練操控;
7、XC-II智能操作箱具有試驗結果顯示功能,可自動判斷試驗結果(試驗通過或試驗失敗),并能記錄試品過電流、閃洛或擊穿時的電壓;
8、XC-II智能操作箱具有試驗結果聲音提醒功能,試驗通過或試驗失敗時,設備會發出不同的提醒聲音,試驗人員可直接由聲音辨認試驗的結果;
9、該智能操作箱設有暫停功能,在自動模式時,此功能可做到在任意點實現升壓或降壓的暫停,暫停時間可由試驗人員靈活掌握,方便觀察試驗過程中的現象;
10、自動計時功能。自動模式時,當電壓自動上升至設定值時,設備自動開始計時,當計時時間到,顯示試驗結果,設備自動回到零位;
11、該智能操作箱設有手動計時功能,在手動模式時,計時器可手動啟動,當計時時間到,設備自動回到零位(僅臺式設備有此功能);
12、手動模式,此模式類似于傳統的電動升/降壓方式;
13、XC-II智能操作箱采用硬、軟件抗干擾技術相結合,性能穩定,抗干擾性強。
13、油浸式試驗變壓器選材優良,質量可靠,穩定性好;
14、該油變采用新式絕緣材料,體積小,重量輕。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

項目 技術參數
額定電壓 AC 50kV
額定容量 10kVA
產品類別 交流

應用領域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
