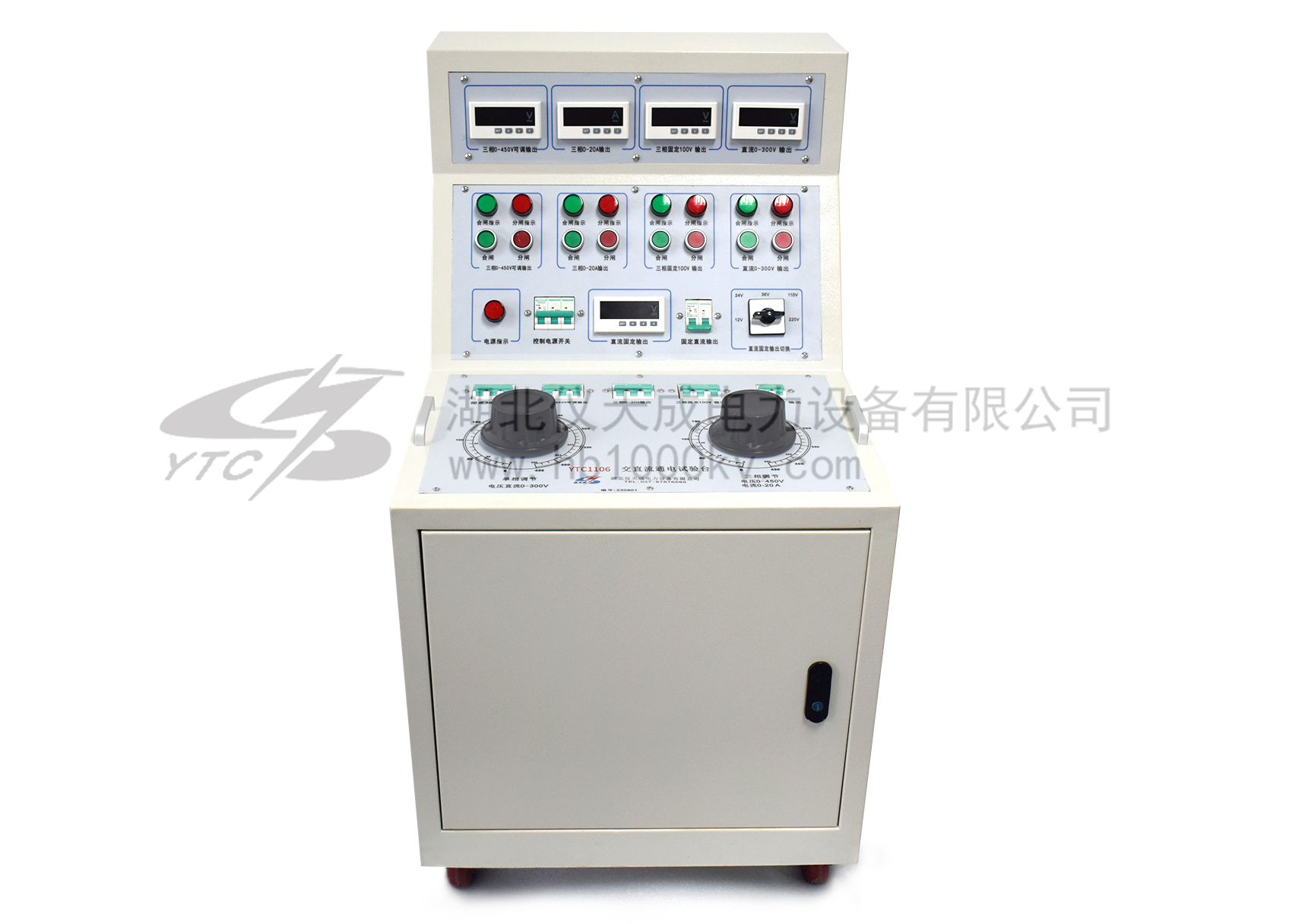

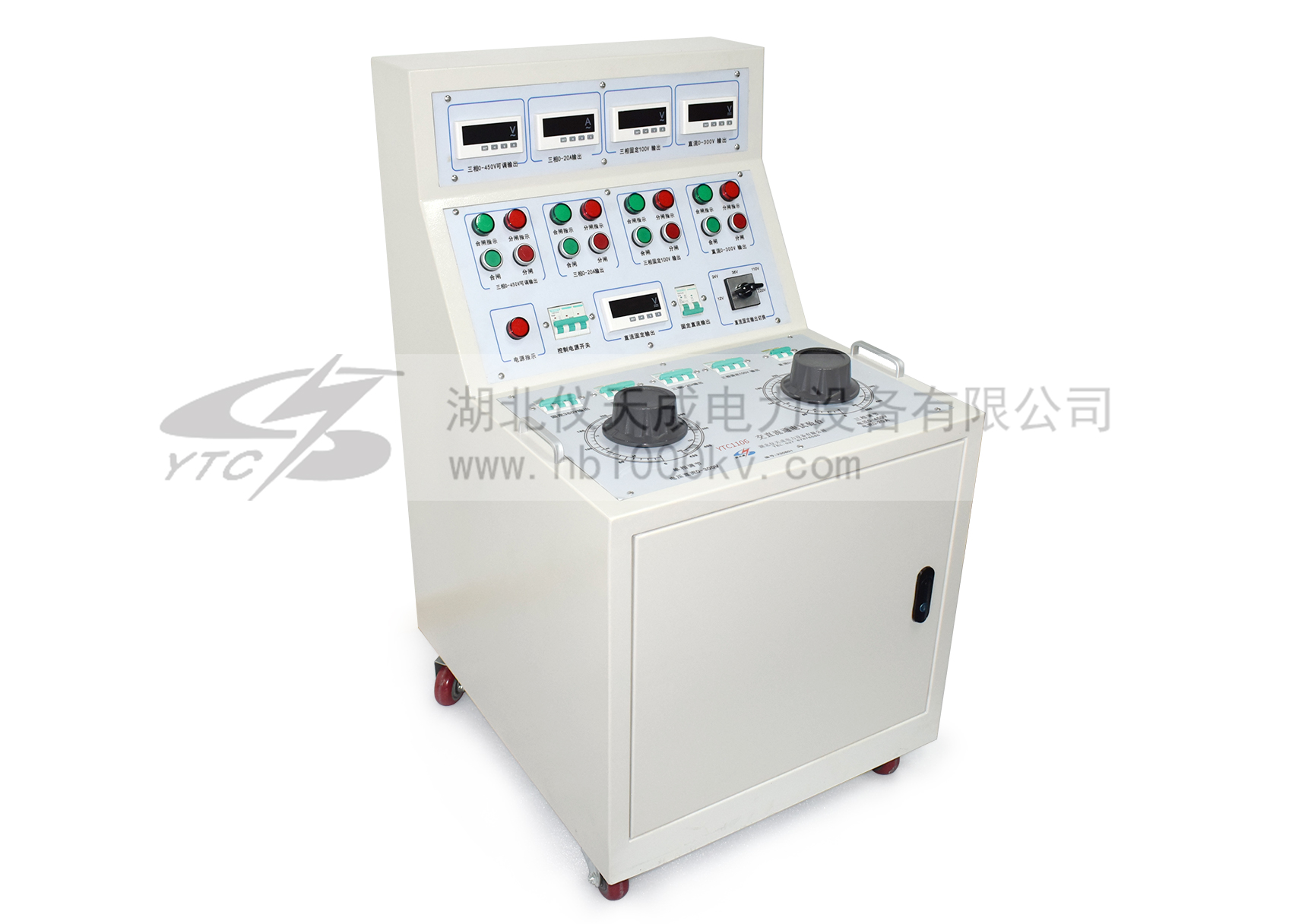

YTC1106高低壓開關柜通電試驗臺

        YTC1106系列高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源,便于對開關柜的檢測,提高工作效率。
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

        YTC1106系列高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源,便于對開關柜的檢測,提高工作效率。

功能說明:
1、輸出線接線柱前串接50A、16A空氣開關作為短路保護。根據用戶特殊要求,參數中3 – 4項,可以同時合分閘,沒有互鎖。請用戶注意使用中的要求。最好每次只能有一組電源輸出工作。
2、技術參數中6–7項不受接觸器控制,只要總電源開關閉合,即可輸出單相AC220V輸出(固定值)、三相AC380V輸出(固定值)
3、直流合閘電源輸出DC 12.24.36.48.110.220V(大容量)是獨立的單元 ,可以脫離主體柜,單獨使用;也可以與主體柜合并使用,直接從柜體后面板直流電壓輸出接線柱輸出。其詳細說明見第五:HZGK-300A開關合閘電源。

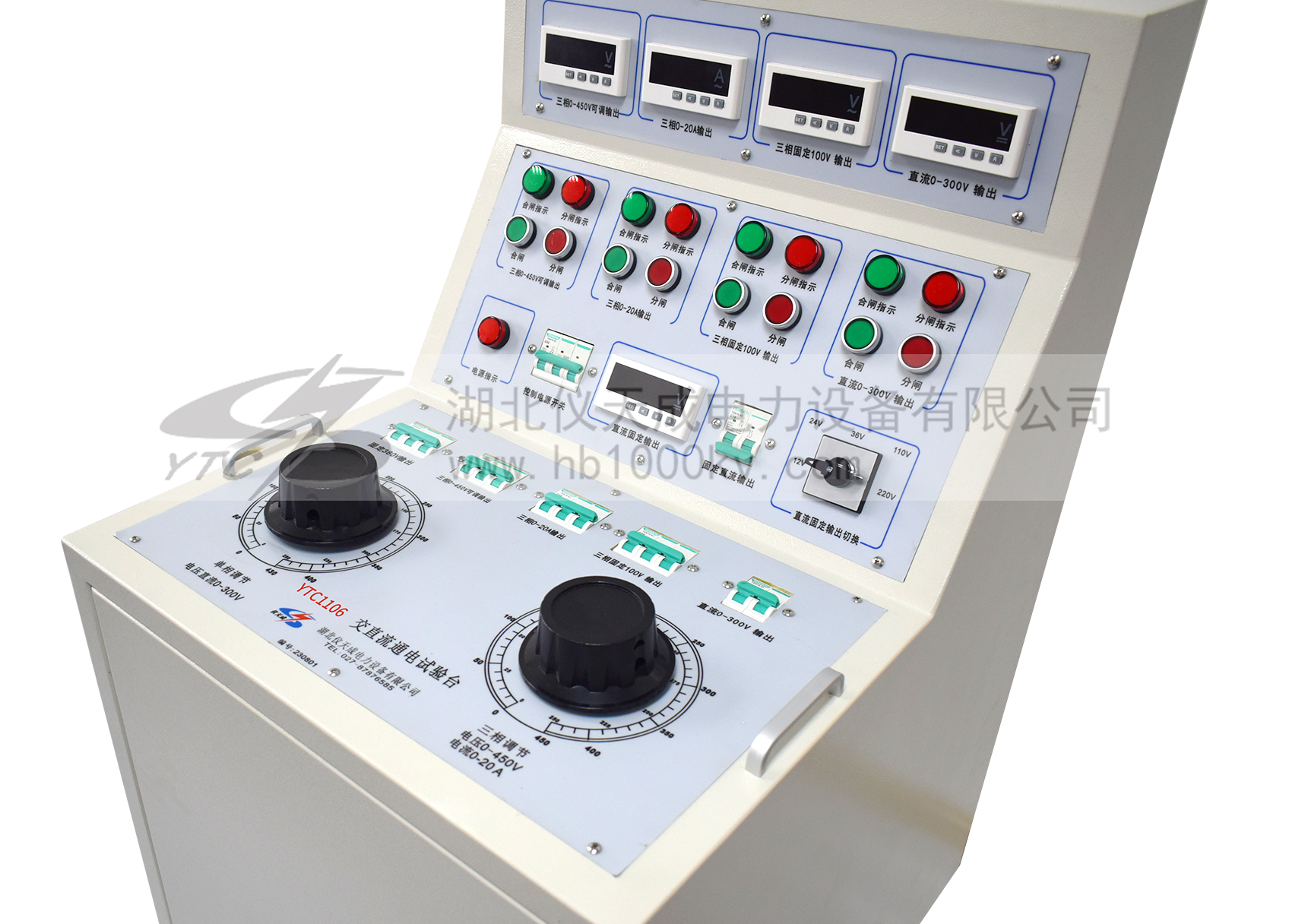

4、三相轉換開關K1、三相AC380V電壓表

產品別稱:開關柜通電試驗臺、通電試驗臺。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

輸入電源 三相四線AC380V
輸出電壓及電流 1、三相AC100V輸出(固定值) 一組
 2、三相AC 0 - 50A輸出(〈10V,可調值) 一組
 3、交流操作電壓輸出
AC 0 – 420V,220V時,電流小于10A 一組
4、直流操作電壓輸出24V.36Ⅴ.48Ⅴ.110Ⅴ.220Ⅴ
5、單相AC220V輸出(固定值,插座形式) 二組
6、三相AC380V輸出(固定值,接線柱) 二組
外形尺寸 680*730*900mm
重量 約75kg

應用領域 APPLICATION FIELD

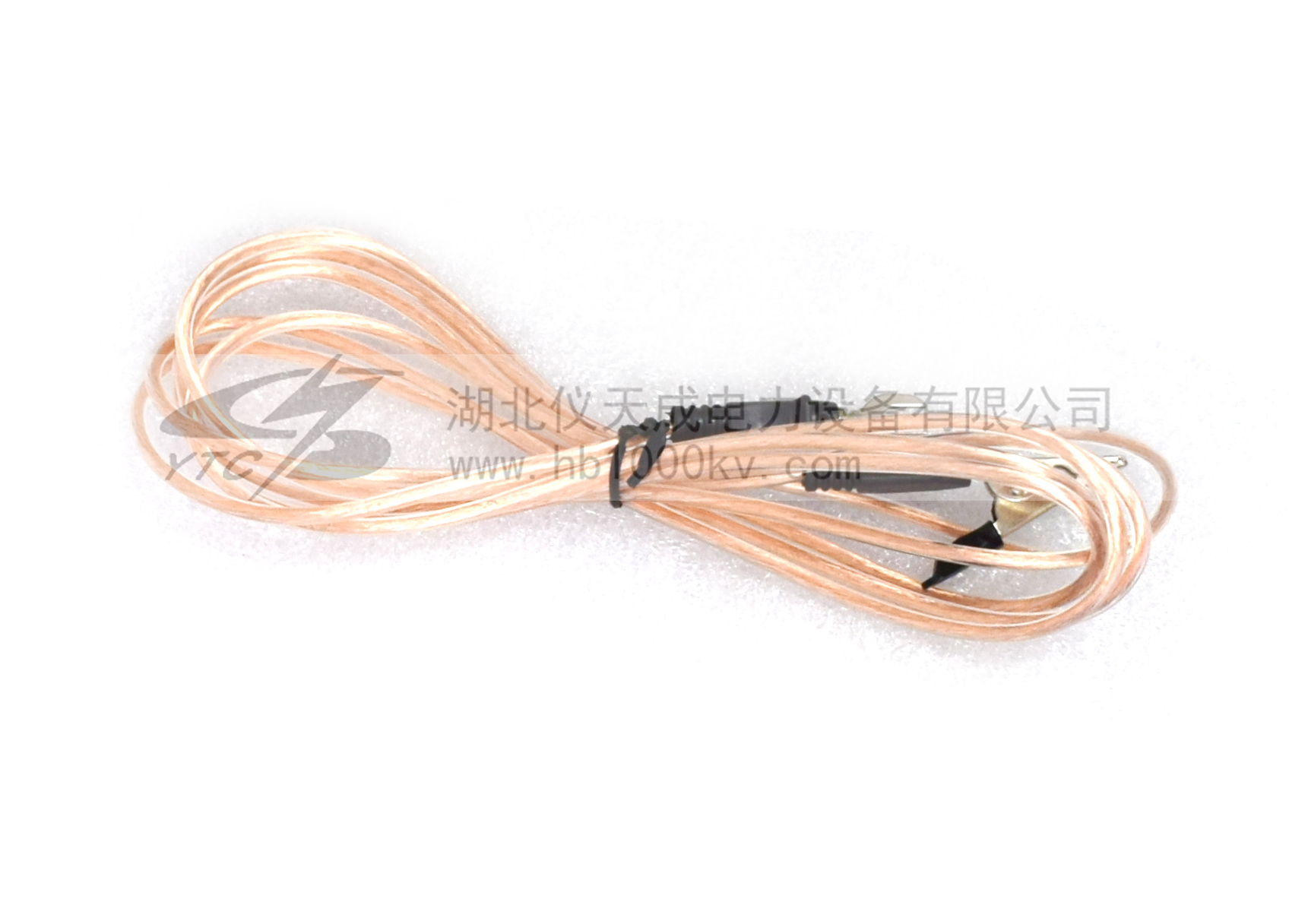

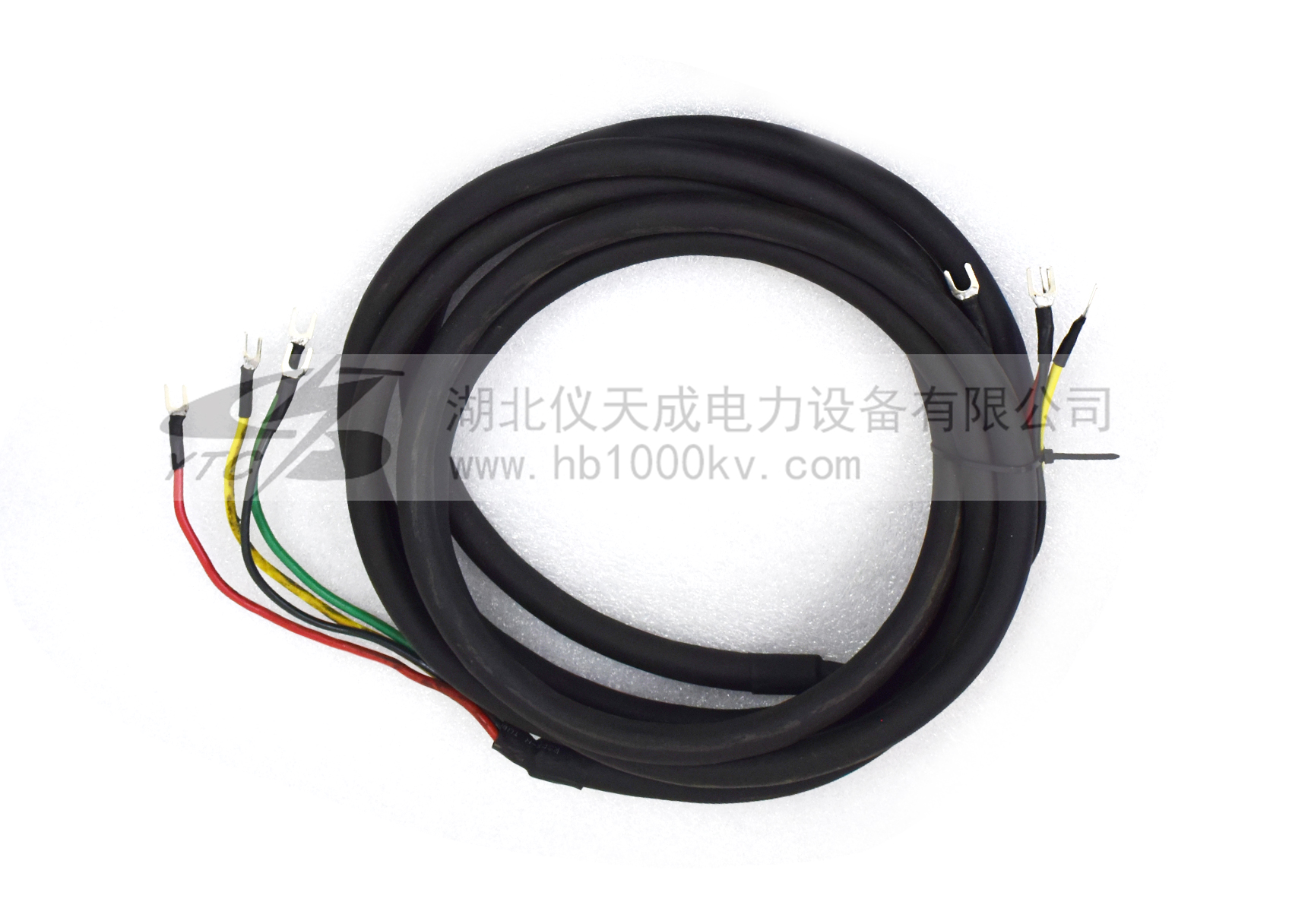

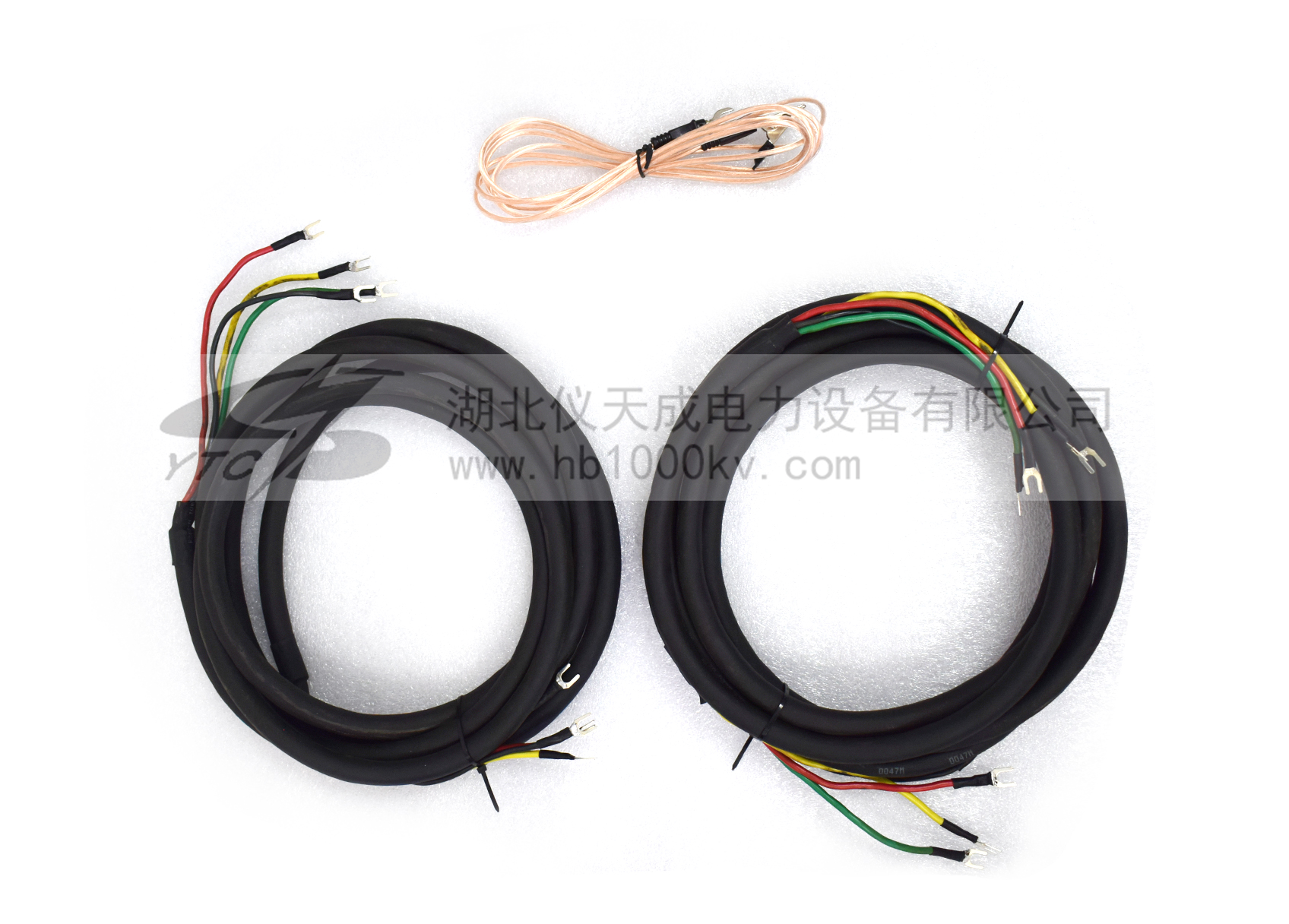

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。

湖北省計量技術研究院湖北省計量技術研究院 國網電科院檢驗報告國網電科院檢驗報告 廣東電子電器產品監督檢驗所廣東電器產品監督檢驗所
