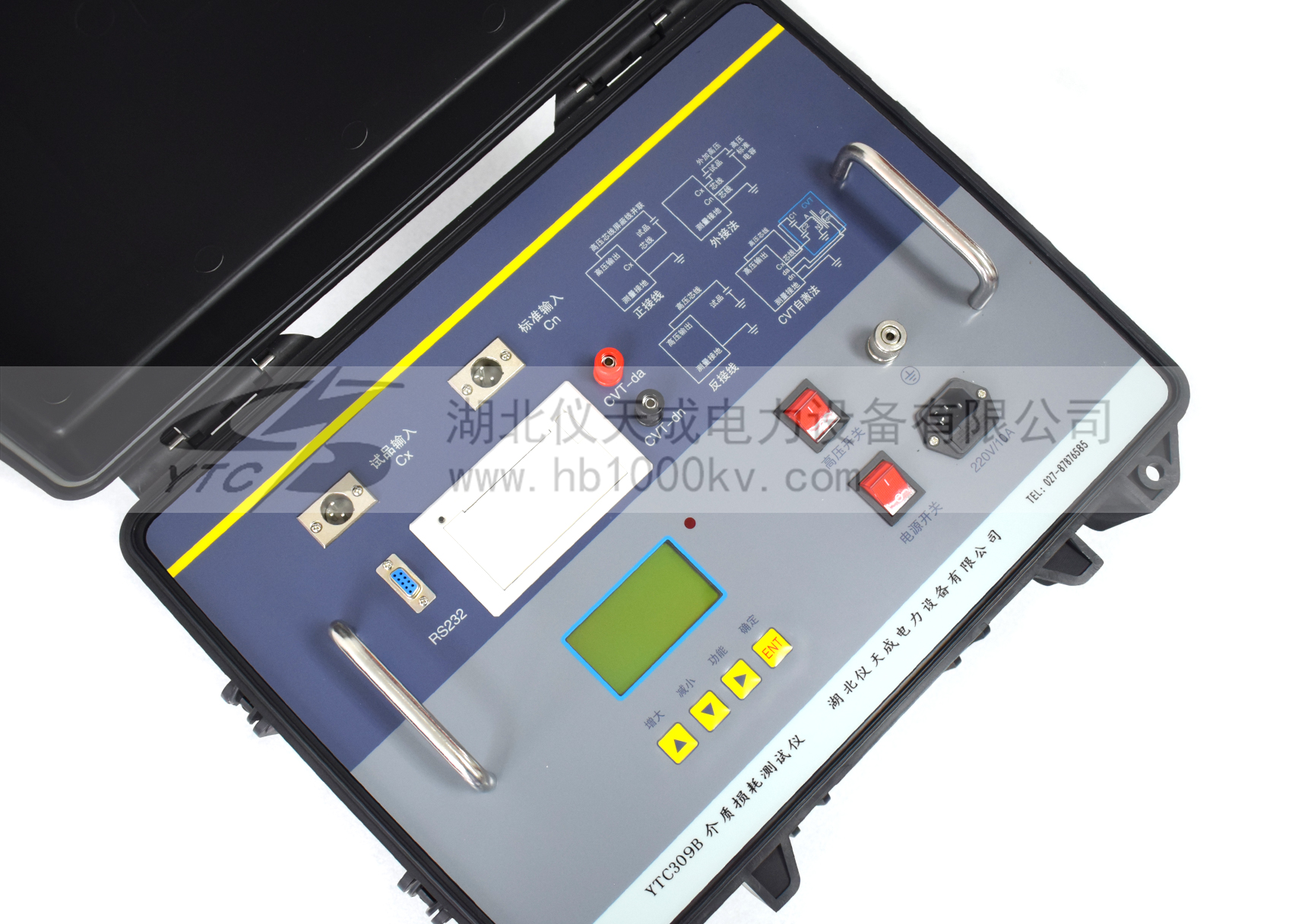

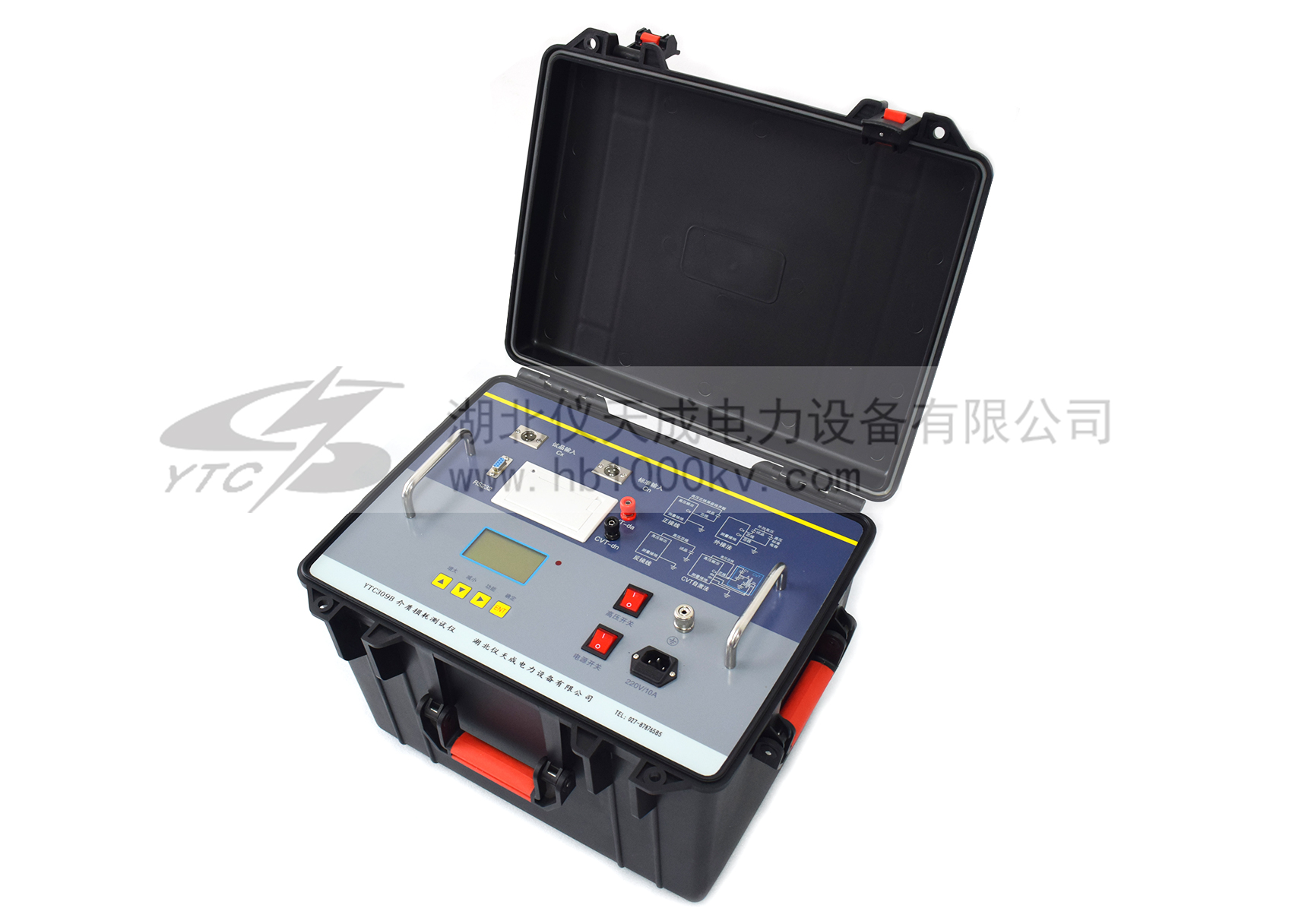

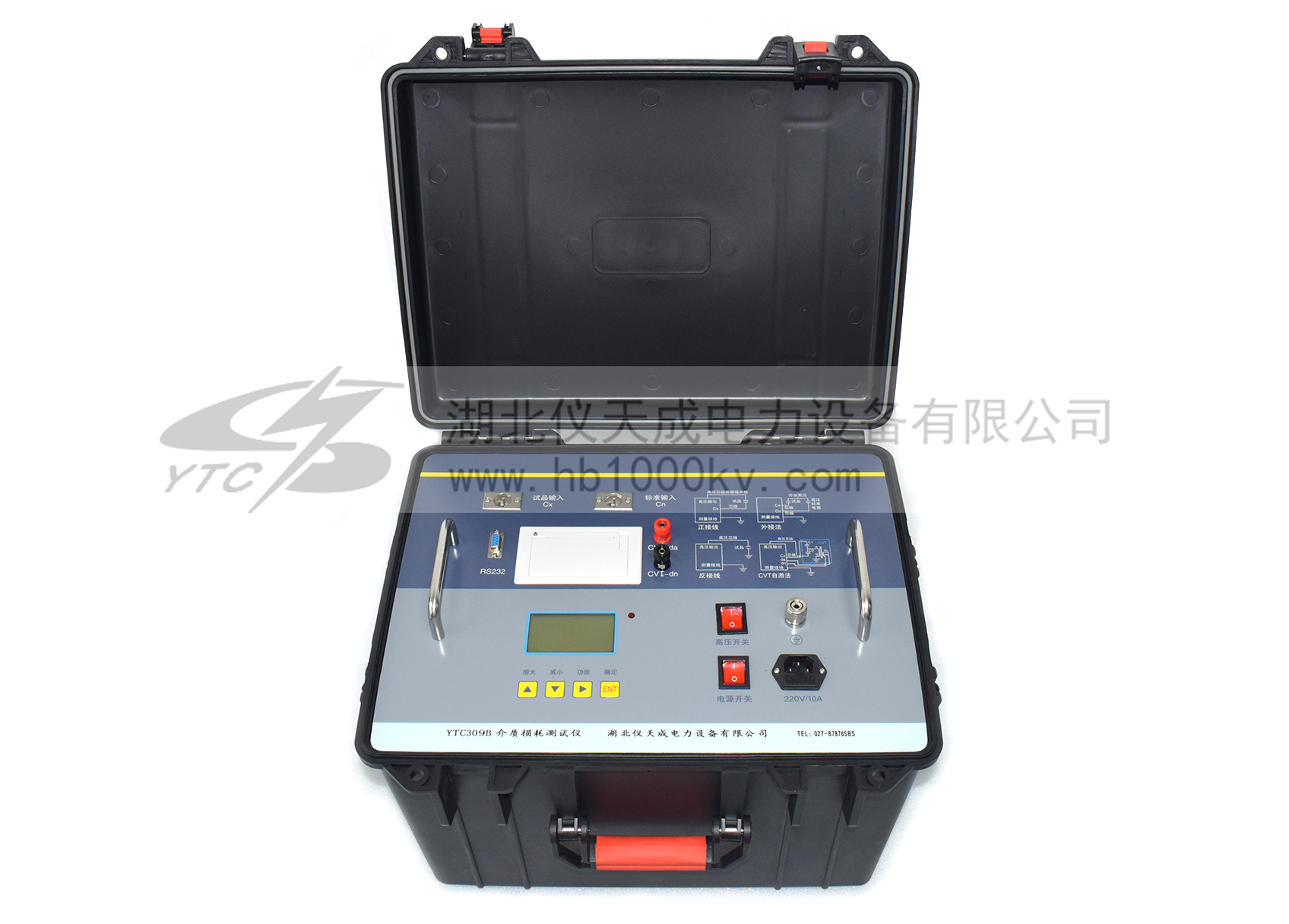

YTC309B 介質損耗測試儀

        YTC309B介質損耗測試儀是絕緣試驗中很基本的方法,可以有效地發現電器設備絕緣的整體受潮劣化變質,以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的最基本方法。
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

        YTC309B介質損耗測試儀是絕緣試驗中很基本的方法,可以有效地發現電器設備絕緣的整體受潮劣化變質,以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的最基本方法。
        YTC309B介質損耗測試儀突破了傳統的電橋測量方式,采用變頻電源技術,利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算;達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便;電源采用大功率開關電源,輸出45Hz和55Hz純正弦波,自動加壓,可提供最高10千伏的電壓;自動濾除50Hz干擾,適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。


性能特點:
1、儀器采用復數電流法,測量電容、介質損耗及其它參數。測試結果精度高,便于實現自動化測量。
2、儀器采用了變頻技術來消除現場50Hz工頻干擾,即使在強電磁干擾的環境下也能測得可靠的數據。
3、儀器采用大屏幕液晶顯示器,測試過程通過漢字菜單提示既直觀又便于操作。
4、儀器操作簡便,測量過程由微處理器控制,只要選擇好合適的測量方式,數據的測量就可在微處理器控制下自動完成。
5、一體化機型,內附標準電容和高壓電源,便于現場測試,減少現場接線。
6、儀器測量準確度高,可滿足油介損測量要求,因此只需配備標準油杯,和專用測試線即可實現油介損測量。
7、設CVT測試功能,可實現CVT的自激法測試,CVT變比測試,無需外置附件,只需一次測量,C1,C2的電容和介損全部測出。
8、反接線測試采用ivddv技術,消除了以往反接線數據不穩定的現象。
9、具有反接線低壓屏蔽功能,在220kV CVT 母線接地情況下,對C11 可進行不拆線10kV 反接線介損測量。
10、具有測量高電壓介損功能,能夠使用高壓變壓器或串聯諧振進行超過10kV電壓的介損試驗。
12、接地保護功能,當儀器不接地線或接地不良時,儀器不進入正常程序,不輸出高壓。過流保護功能,在試品短路或擊穿時儀器不受損壞。
13、觸電保護功能,當儀器操作人員不小心觸電時候,儀器會立即切斷高壓,保障試驗人員的安全。

產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

準確度 Cx: ±(讀數×1%+1pF)
tgδ: ±(讀數×1%+0.00040)

抗干擾指標 變頻抗干擾,在200%干擾下仍能達到上述準確度
電容量范圍 內施高壓: 3pF~60000pF/10kV 60pF~1μF/0.5kV
外施高壓: 3pF~1.5μF/10kV 60pF~30μF/0.5kV
分辨率: 最高0.001pF,4位有效數字

tgδ范圍 不限,分辨率0.001%,電容、電感、電阻三種試品自動識別
試驗電流范圍 10μA~1A

內施高壓 設定電壓范圍:0.5~10kV
最大輸出電流:200mA
升降壓方式:連續平滑調節
試驗頻率: 45、50、55、60、65Hz單頻
45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
頻率精度: ±0.01Hz

外施高壓 正接線時最大試驗電流1A,工頻或變頻40-70Hz
反接線時最大試驗電流10kV/1A,工頻或變頻40-70Hz

CVT自激法低壓輸出 輸出電壓3~50V,輸出電流3~30A

CVT變比測量 變比測量精度:±讀數×1%     變比測量范圍:10~99999
相位測量精度:±0.1°           相位測量范圍:0~359.9°
測量時間: 約40s,與測量方式有關

輸入電源 180V~270VAC,50Hz±1%,市電或發電機供電

計算機接口 標準RS232接口

打印機 熱敏微型打印機

環境溫度 -10℃~50℃

相對濕度 <90%

外形尺寸、儀器重量 500mm*377mm*330mm、28kg



應用領域 APPLICATION FIELD

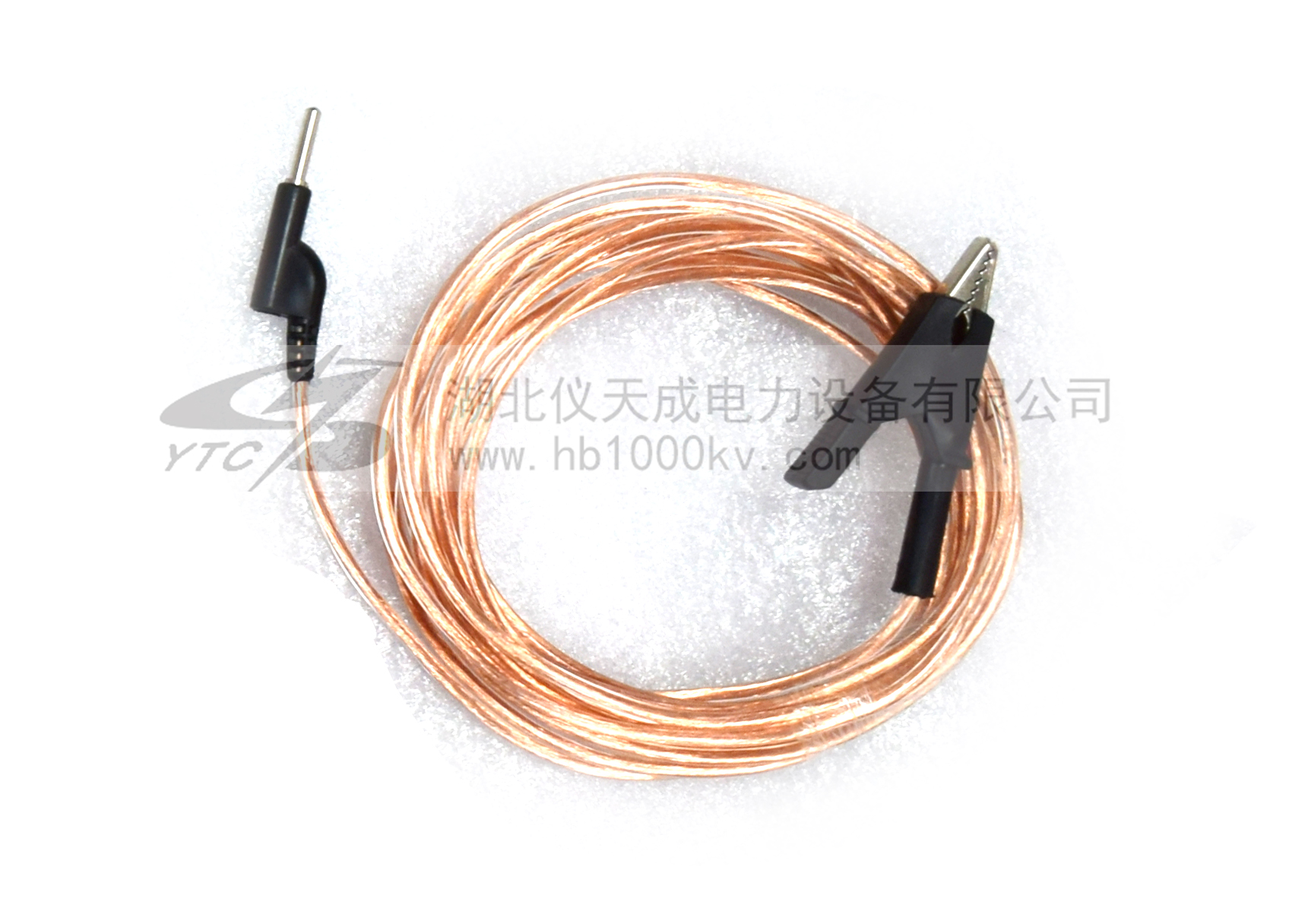

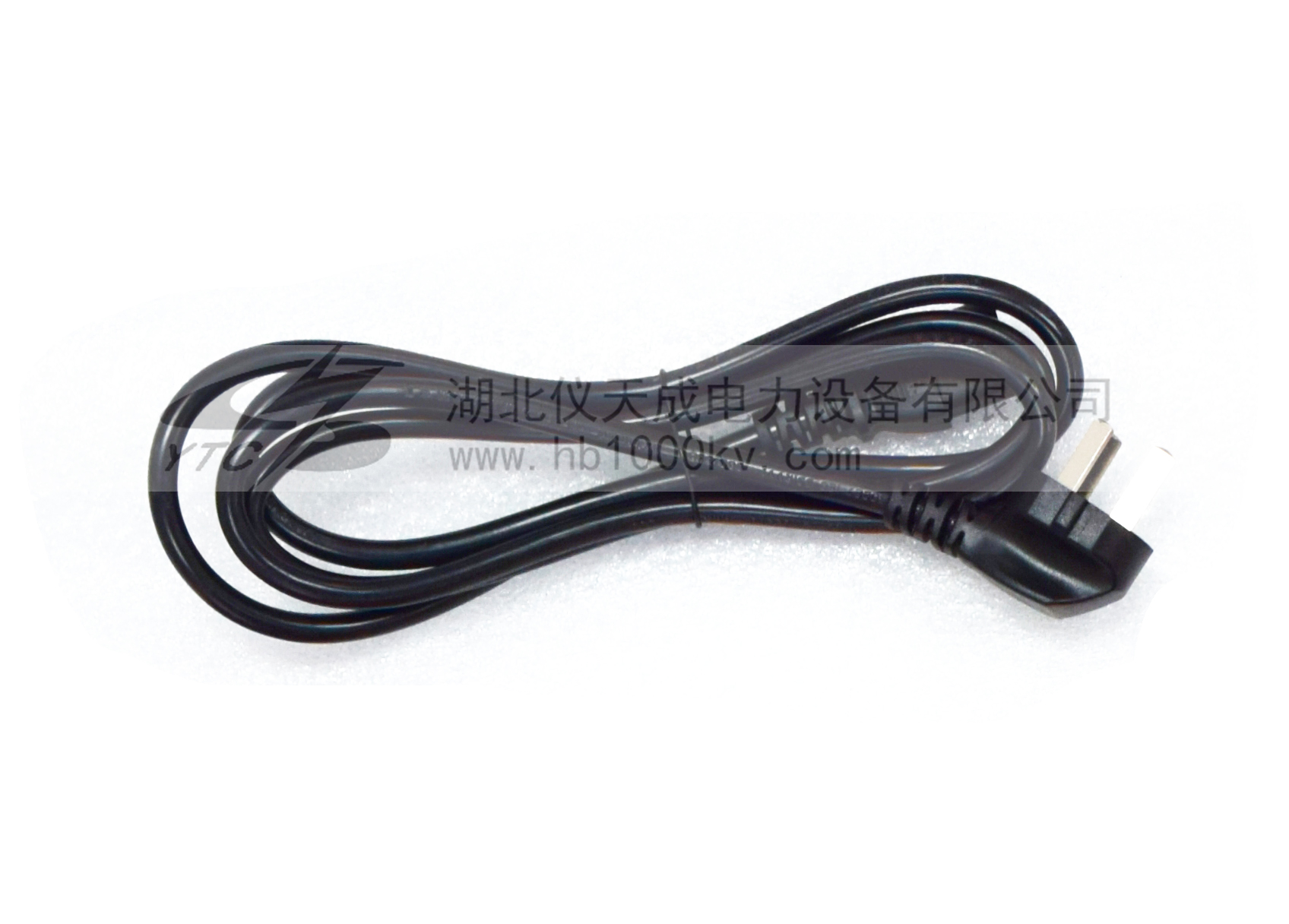

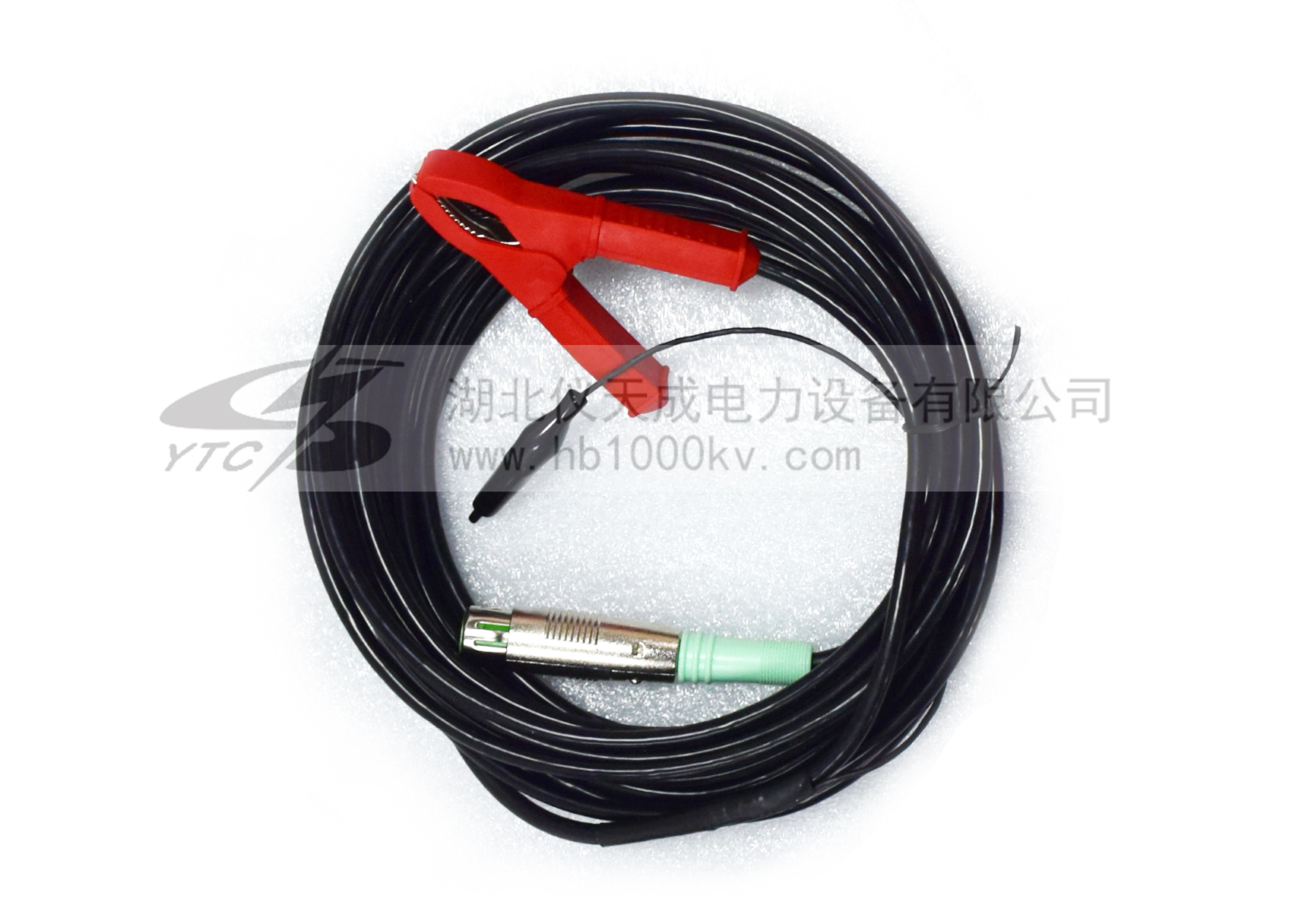

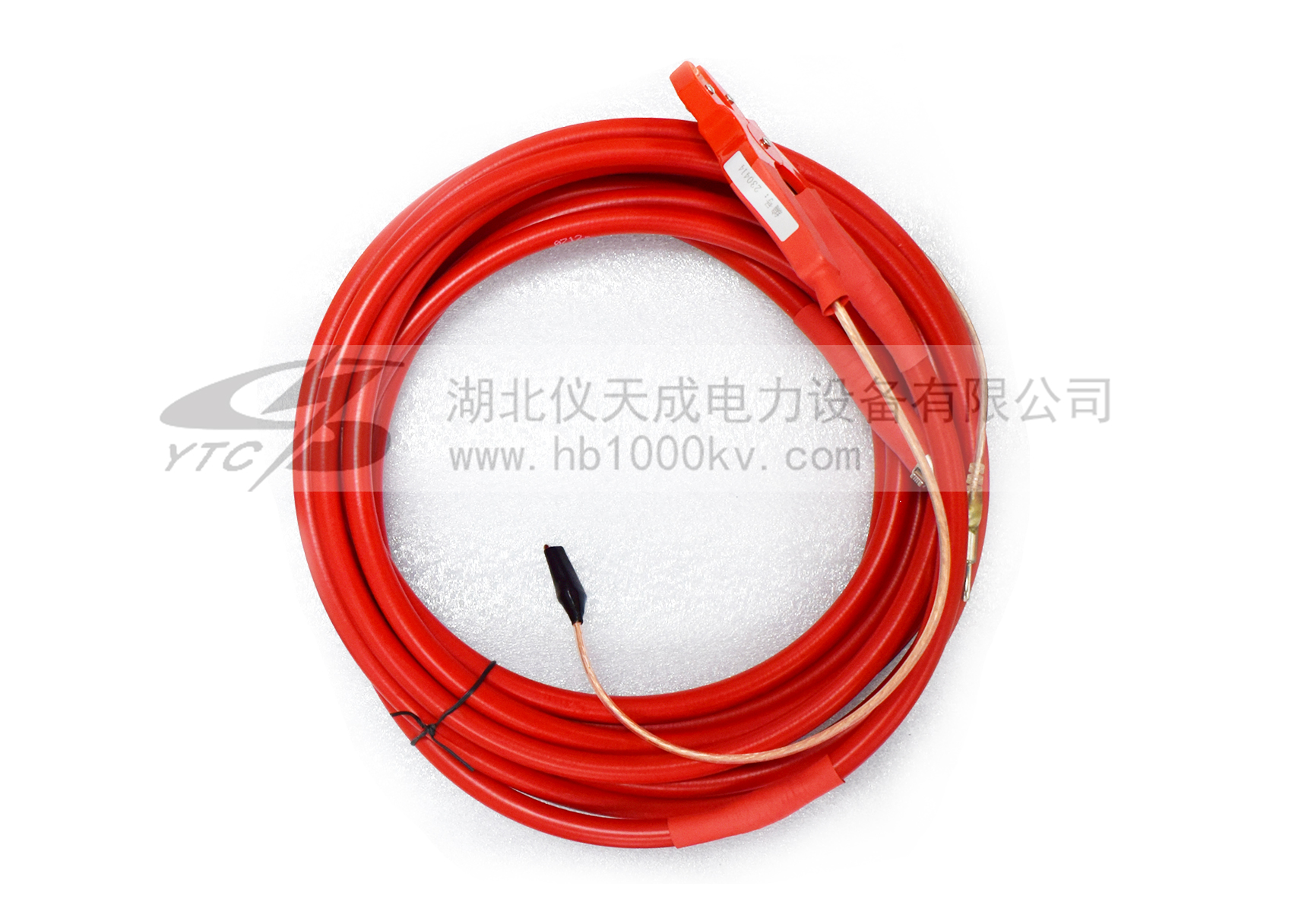

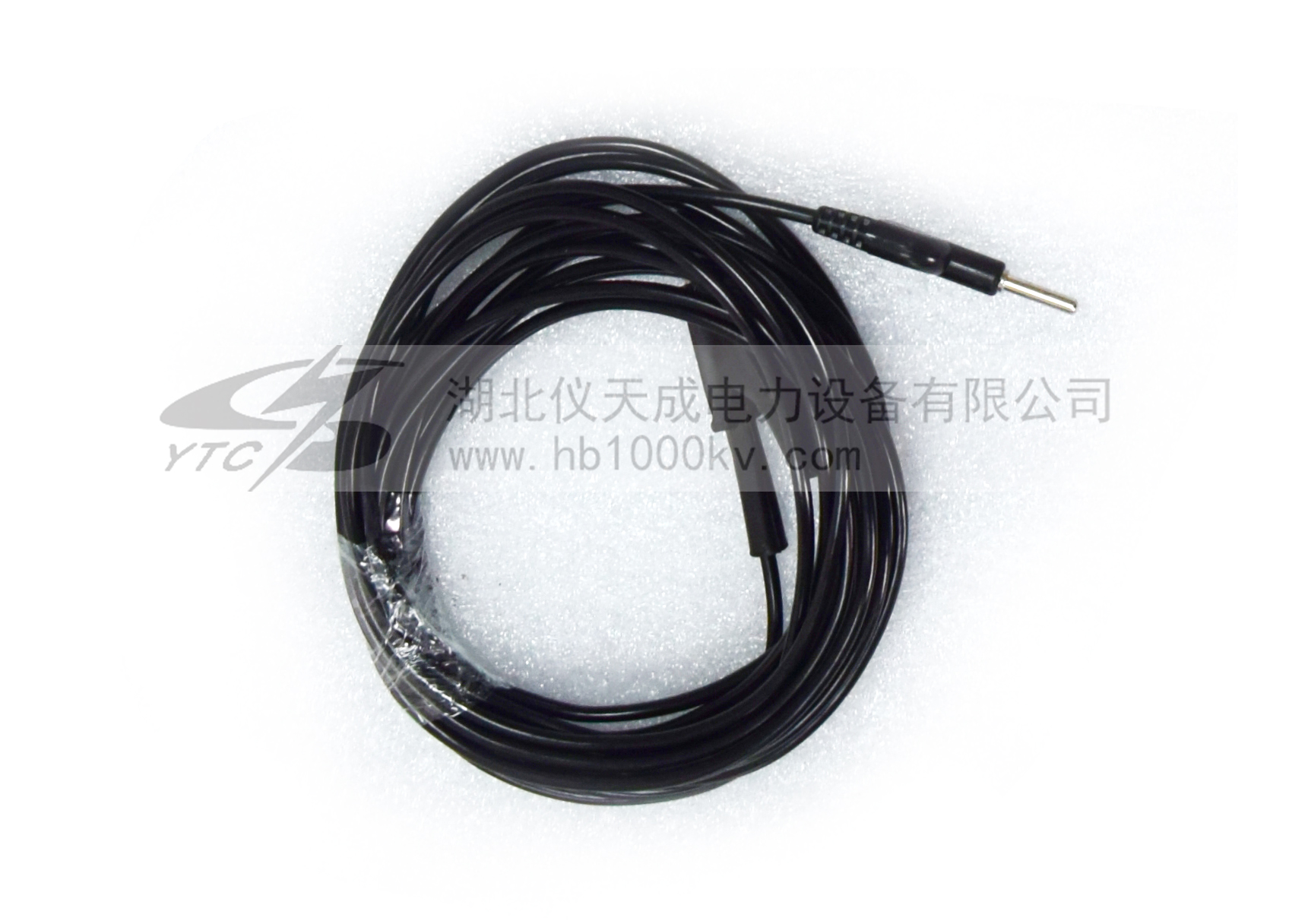

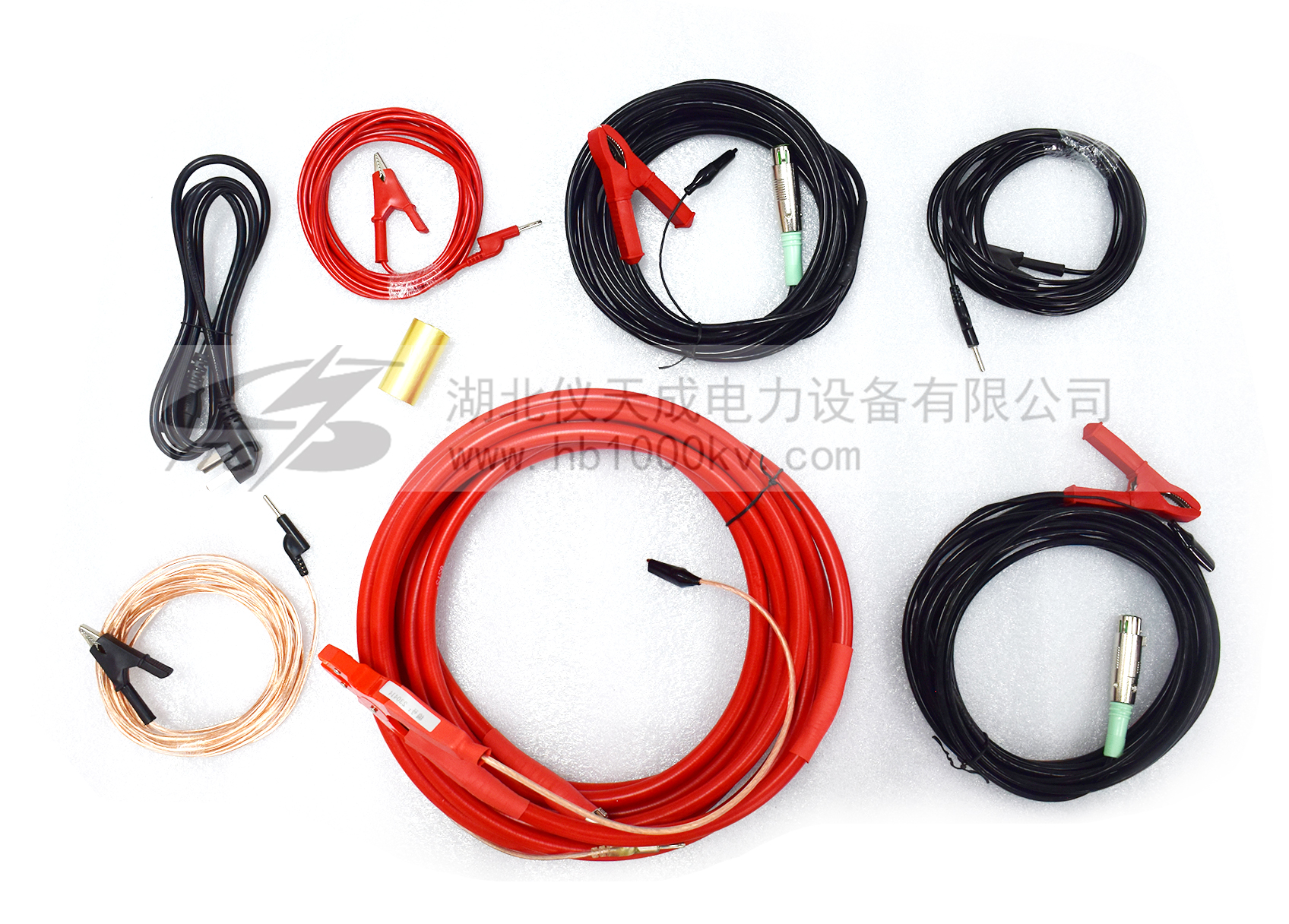

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
