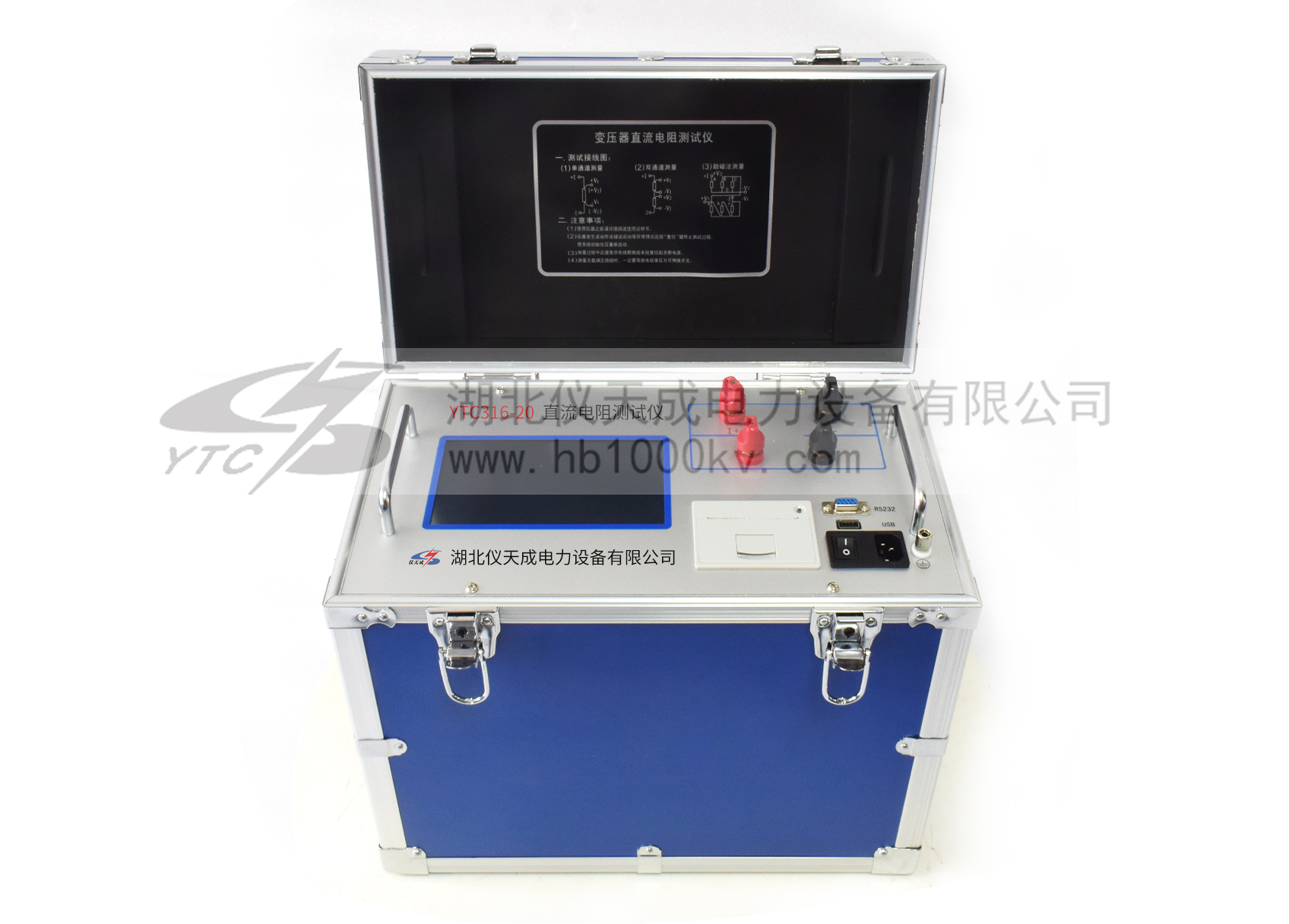

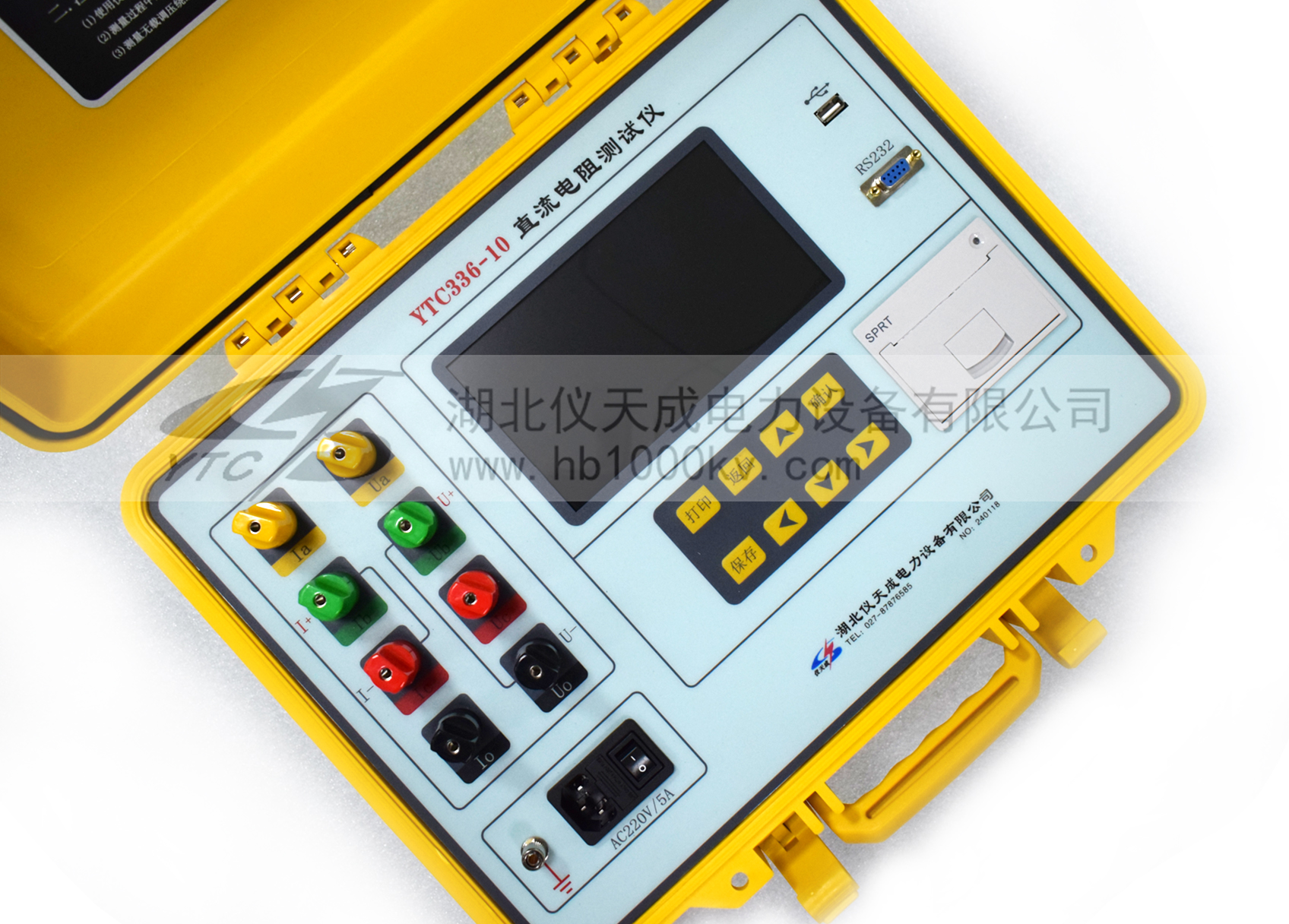

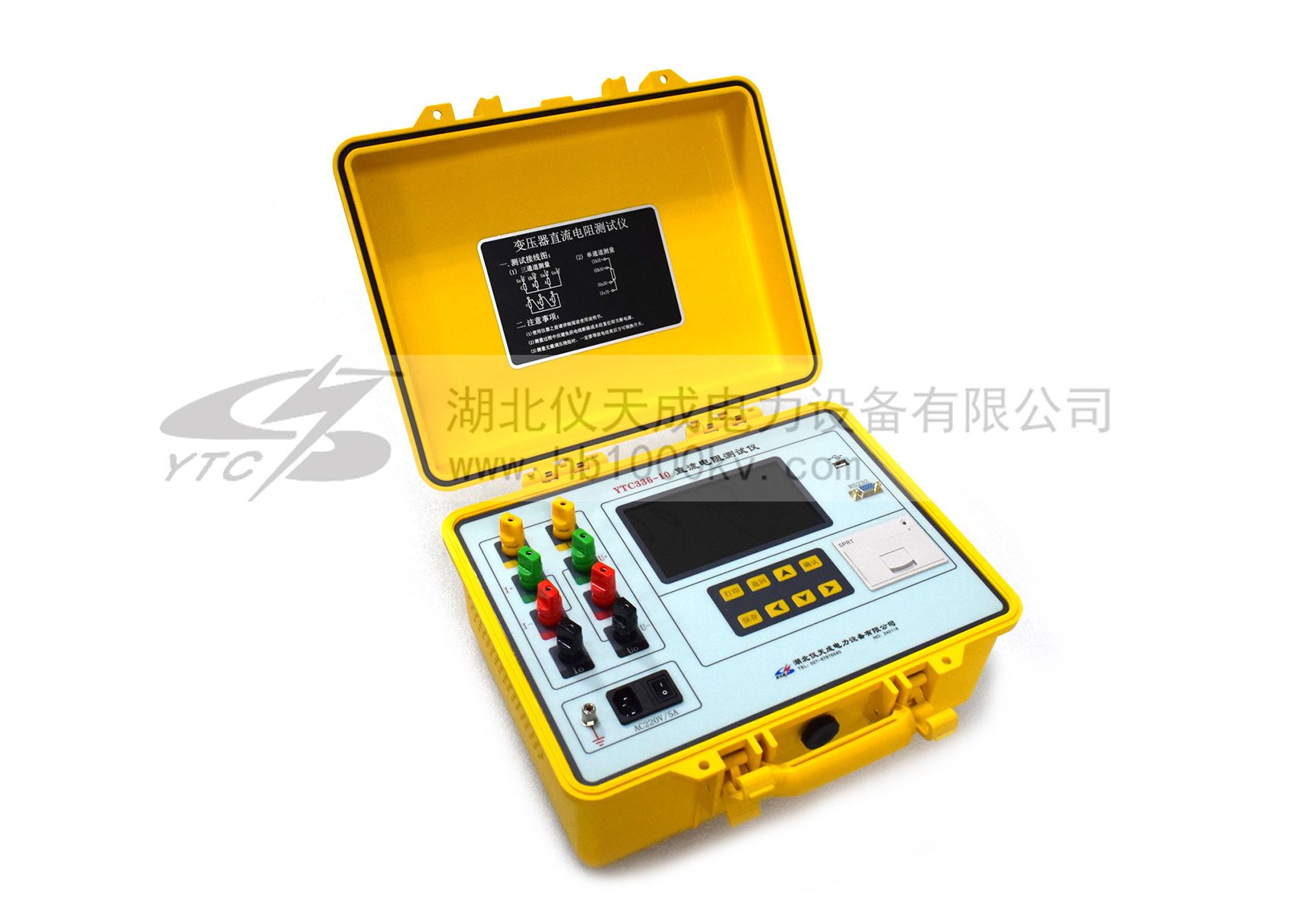

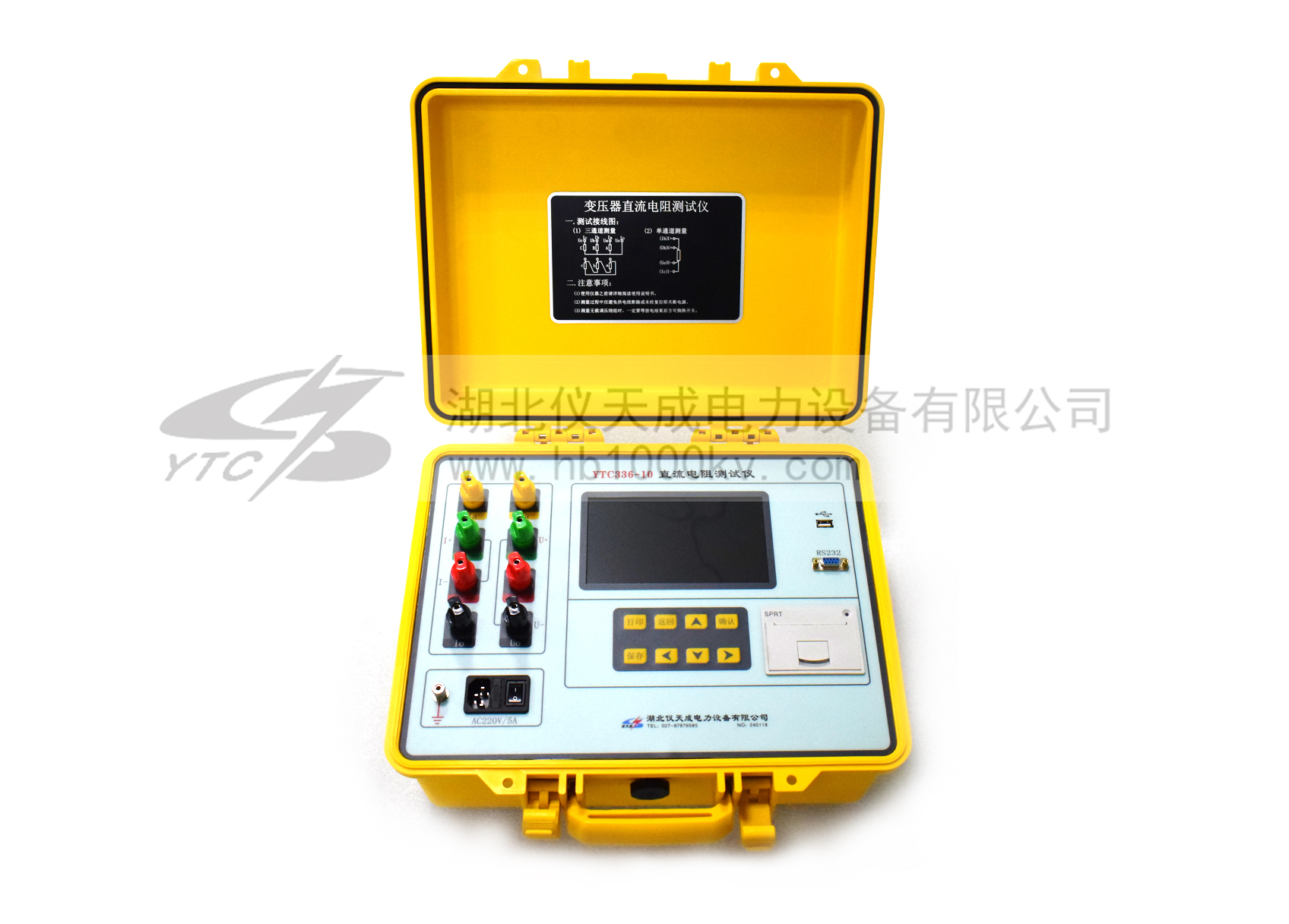

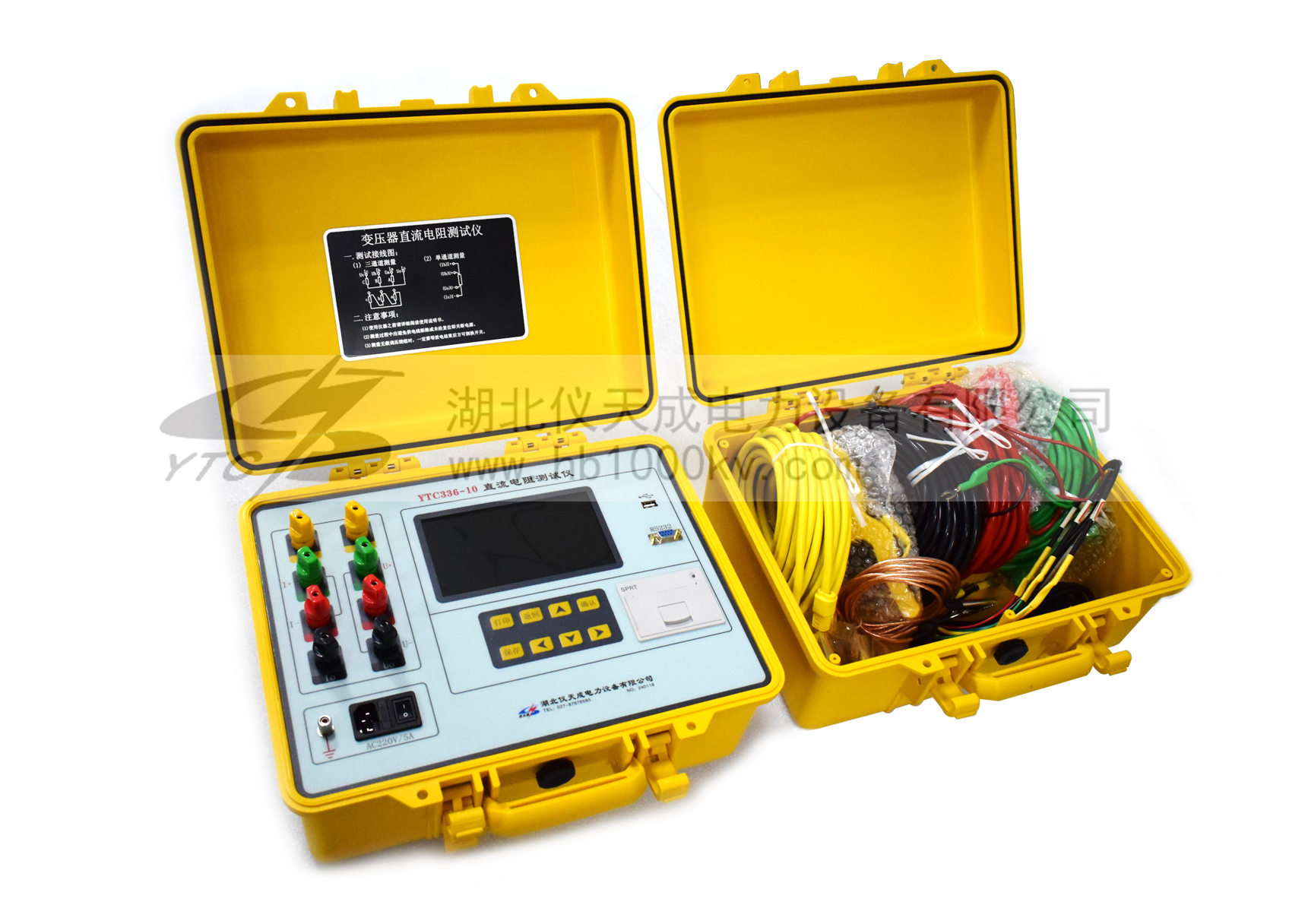

YTC336-10三相直流電阻測試儀

        變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目,能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為滿足變壓器直流電阻快速測量的需要,我公司研制了針對YN聯接繞組的YTC336-10A變壓器直流電阻測試儀。該儀器實現了三相同時加電,獨立電流采樣、電壓采樣,同時測量并顯示三相電阻值和三相不平衡率的功能,大大縮短了變壓器直流電阻的測試時間,解決了電力變壓器各分接繞組直流電阻測試耗時長的問題,所需時間僅為傳統方法的1/3。
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

        變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目,能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為滿足變壓器直流電阻快速測量的需要,我公司研制了針對YN聯接繞組的YTC336-10A變壓器直流電阻測試儀。該儀器實現了三相同時加電,獨立電流采樣、電壓采樣,同時測量并顯示三相電阻值和三相不平衡率的功能,大大縮短了變壓器直流電阻的測試時間,解決了電力變壓器各分接繞組直流電阻測試耗時長的問題,所需時間僅為傳統方法的1/3。

 性能特點:
1、儀器輸出電流大且自動選擇電流操作簡便。
2、三通道測量,實時采集,同時測量三個電阻值,并計算三相電阻不平衡率。
3、既可以三相同時測量,也可以按傳統方式單通道測量,同時具備溫度換算功能,使用方便。
4、具有完善的保護電路,可靠性強。
5、內置日歷時鐘、500組數據存儲、調閱、打印功能。
6、可以設置電阻的相序、分接位置等打印信息。
7、工業塑殼機箱,重量輕,便于攜帶。
8、具有音響放電報警,放電指示清晰,減少誤操作。


產品別稱:三相直流電阻測試儀、直流電阻快速測試儀、直流電阻測試儀、變壓器繞組直流電阻測試儀、變壓器直阻快速測試儀、三回路變壓器直流電阻測試儀。
產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

項目 技術參數
輸出電流 自動選擇電流(最大20A)
量程 0~100Ω
準確度 ±(0.2%+2個字)
最小分辨率 0.1μΩ
工作溫度 -20~40℃
環境濕度 ≤80%RH,無結露
工作電源 交流:AC220V±10%,50Hz±1Hz
體積 長400mm*寬340mm*高195mm
凈重 8kg

應用領域 APPLICATION FIELD

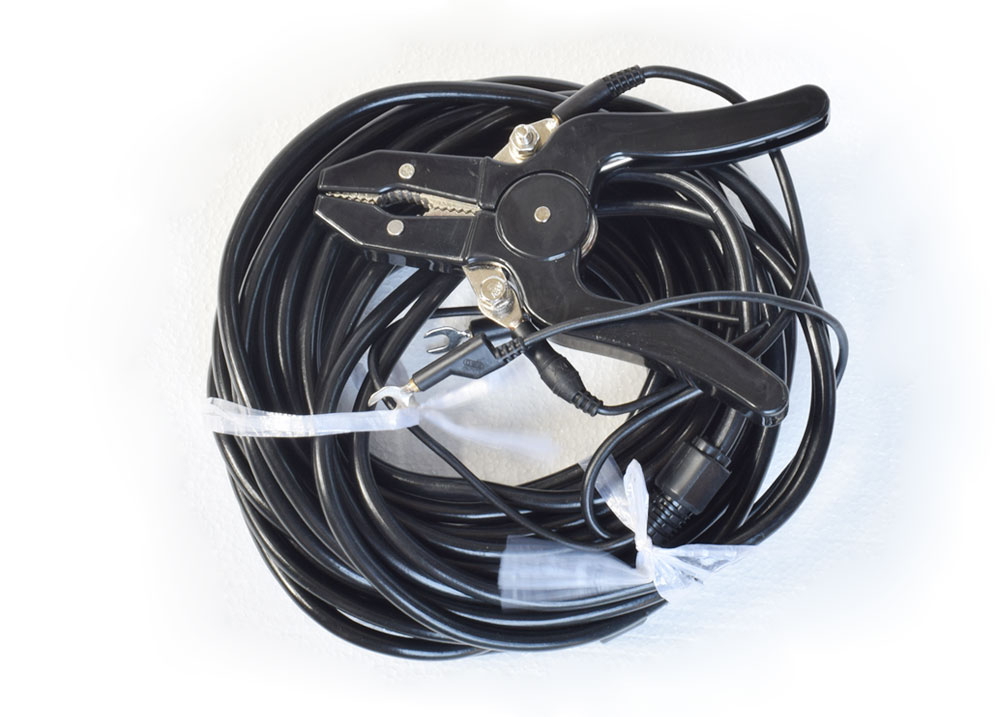

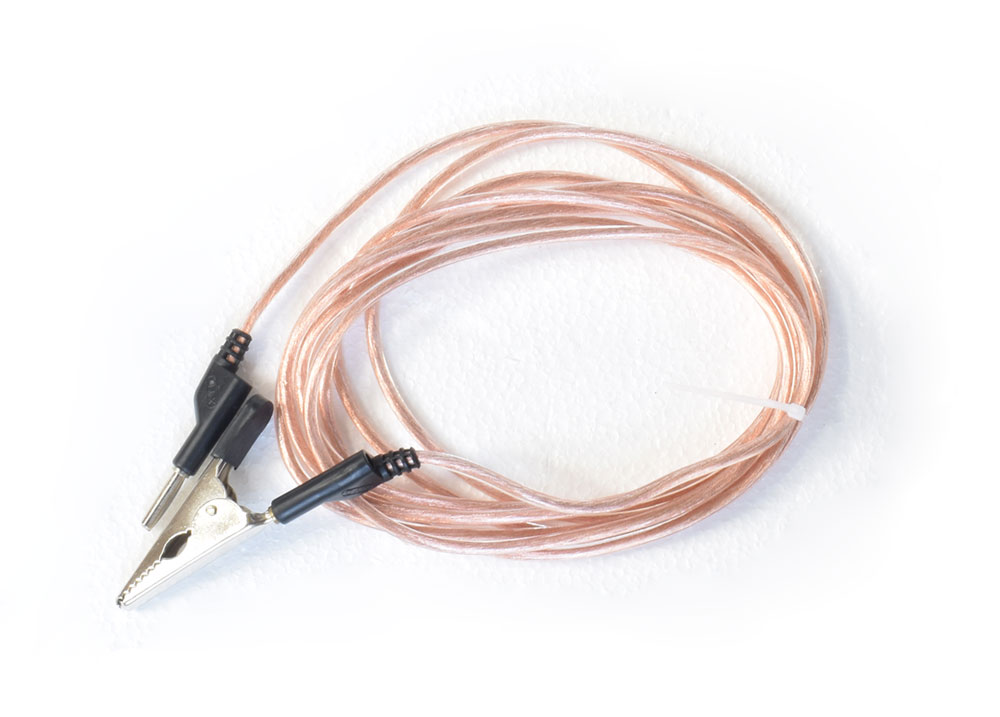

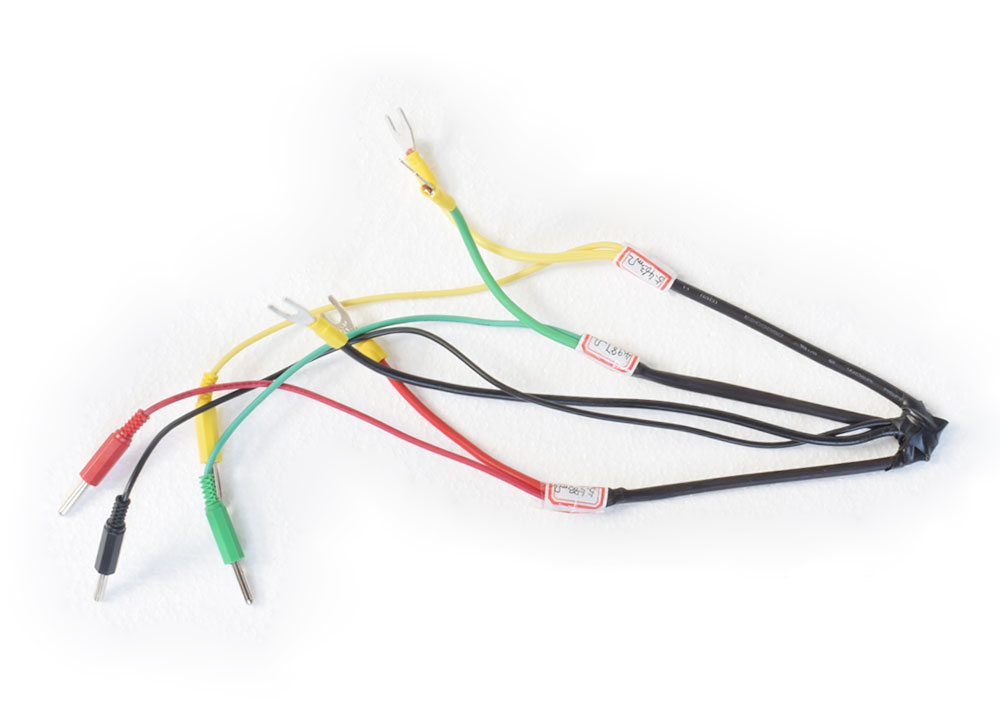

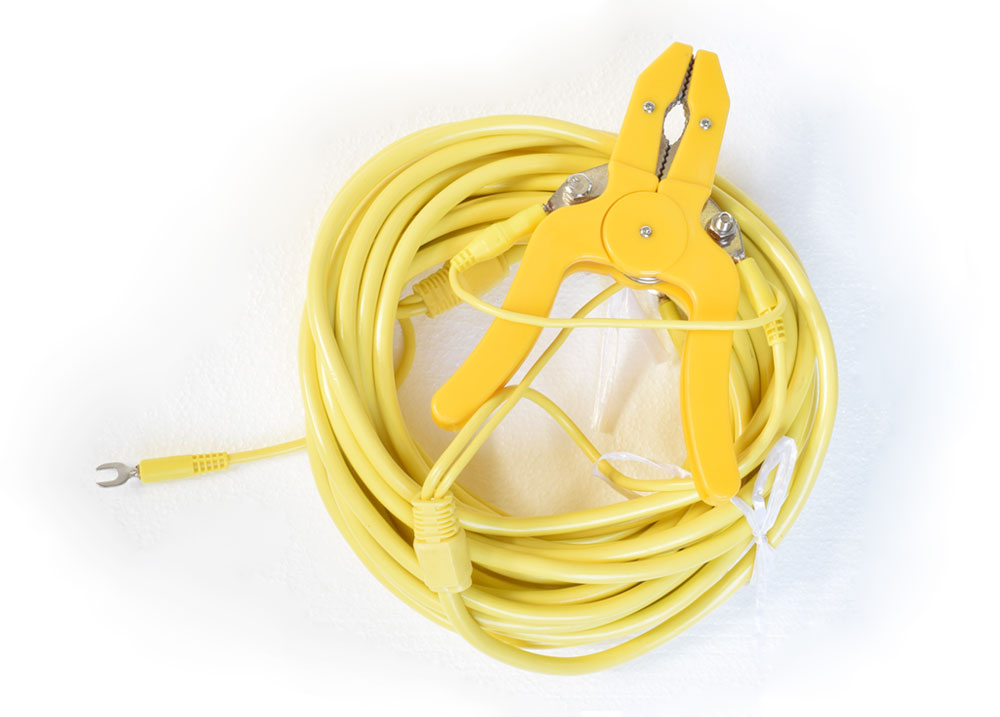

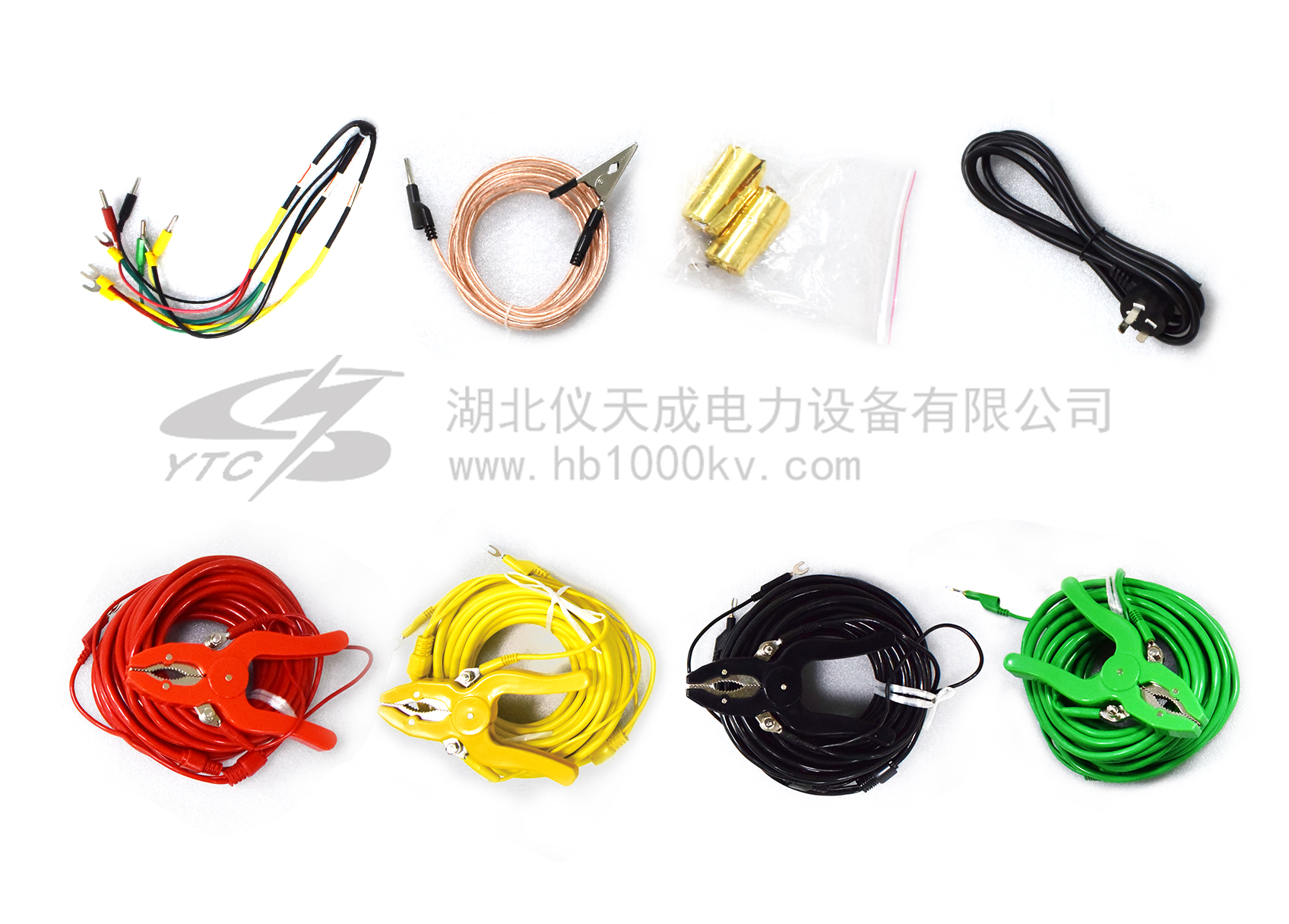

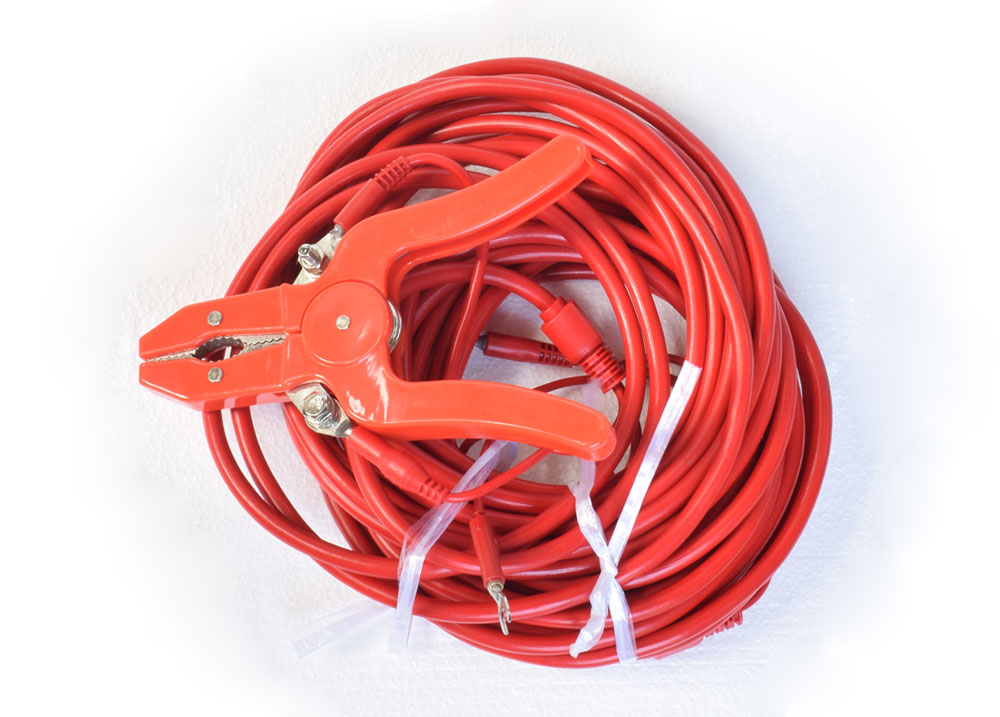

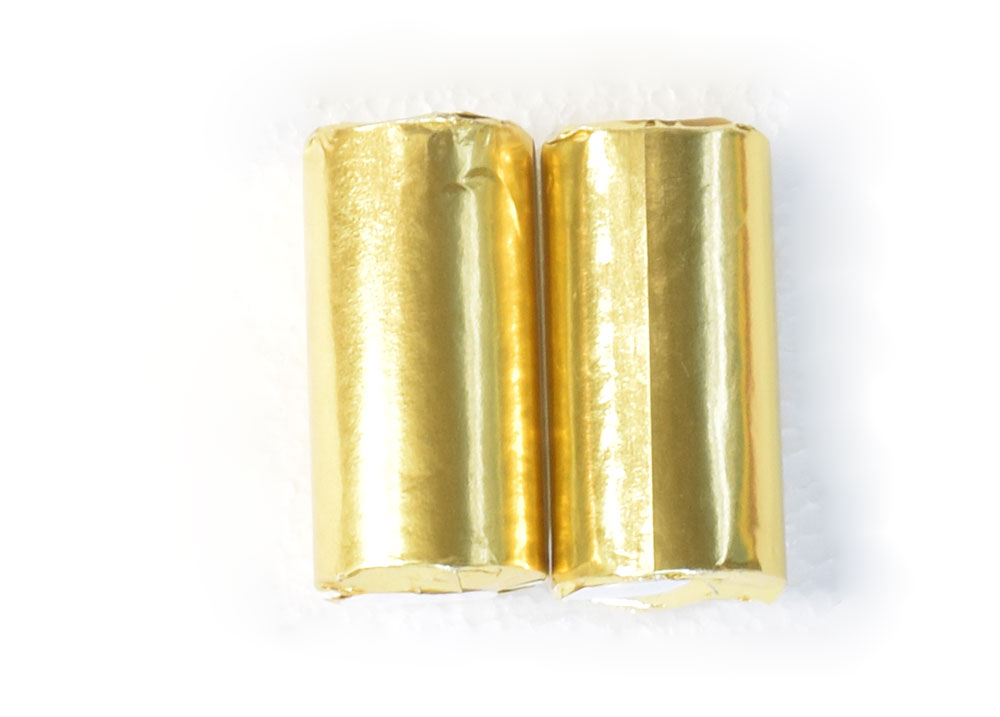

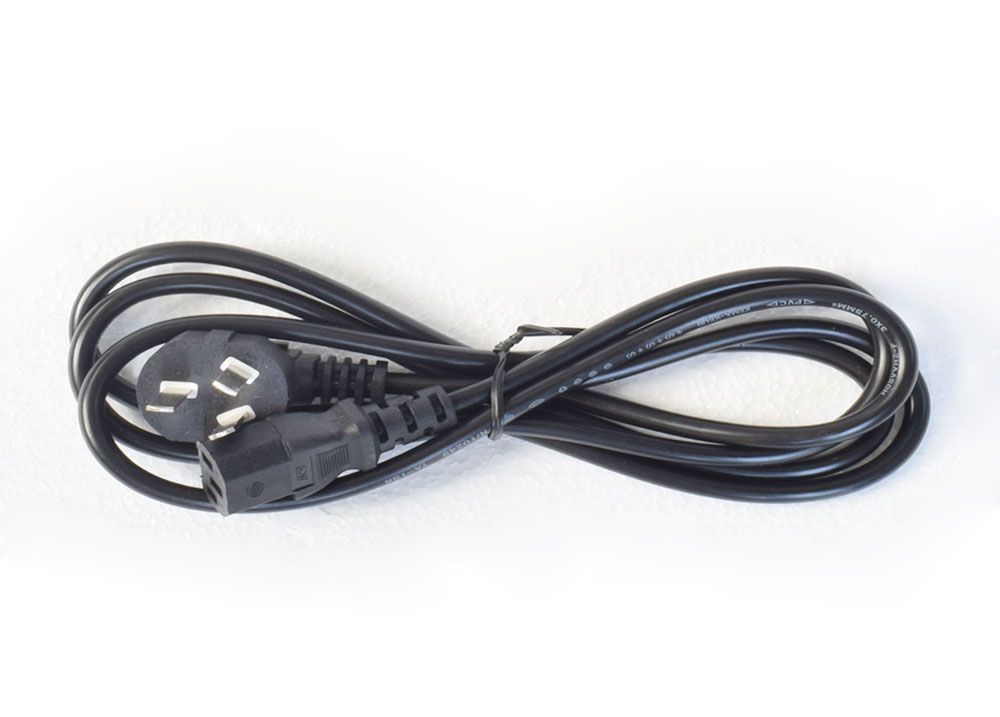

附件配件 ACCESSORIES ACCESSORIES

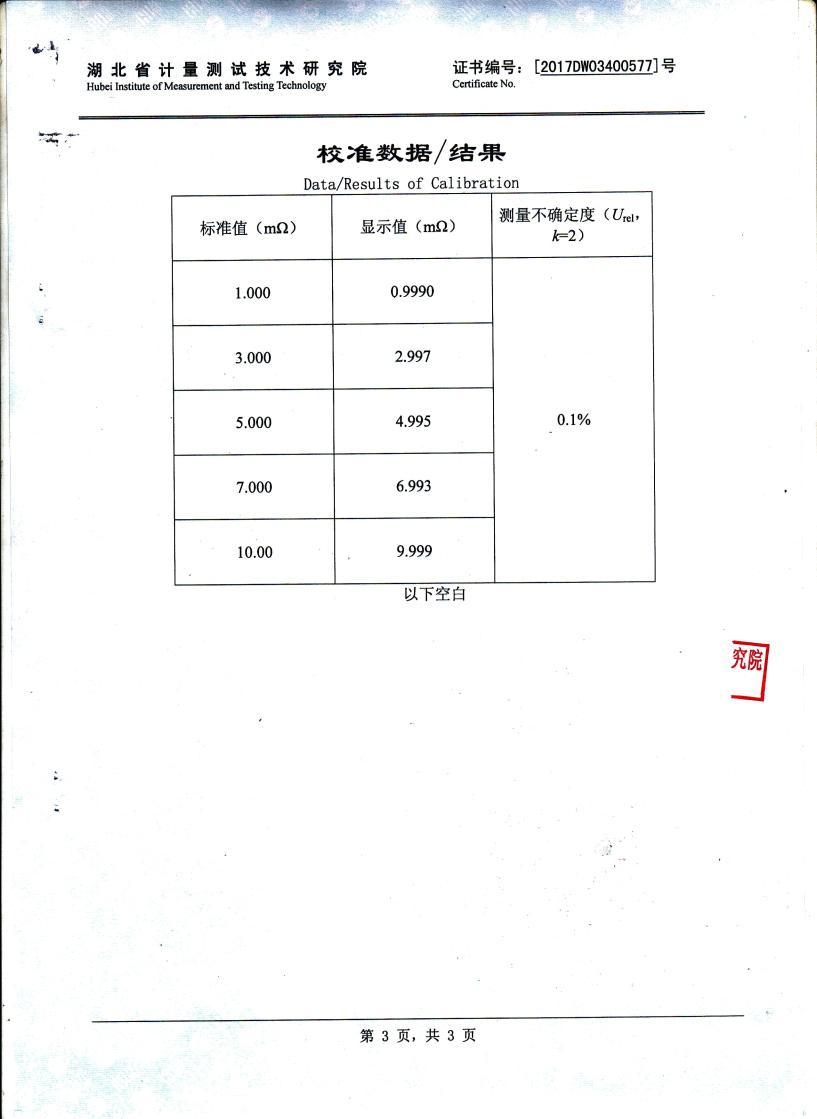

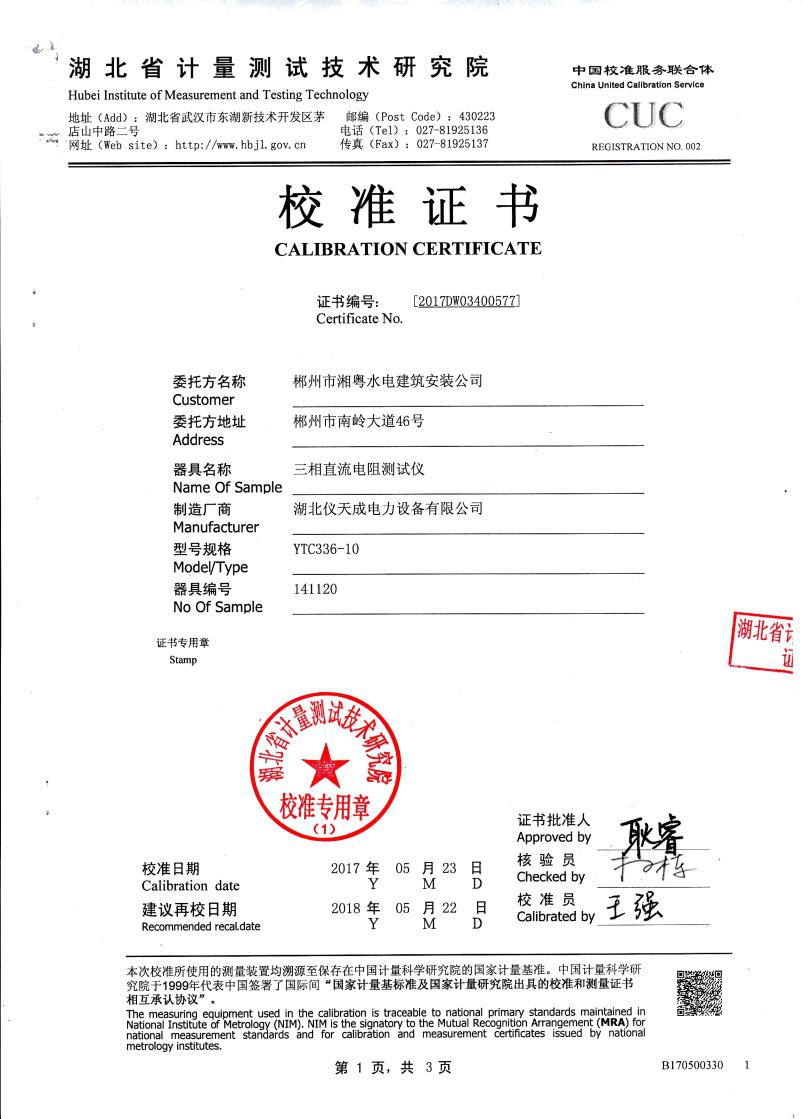

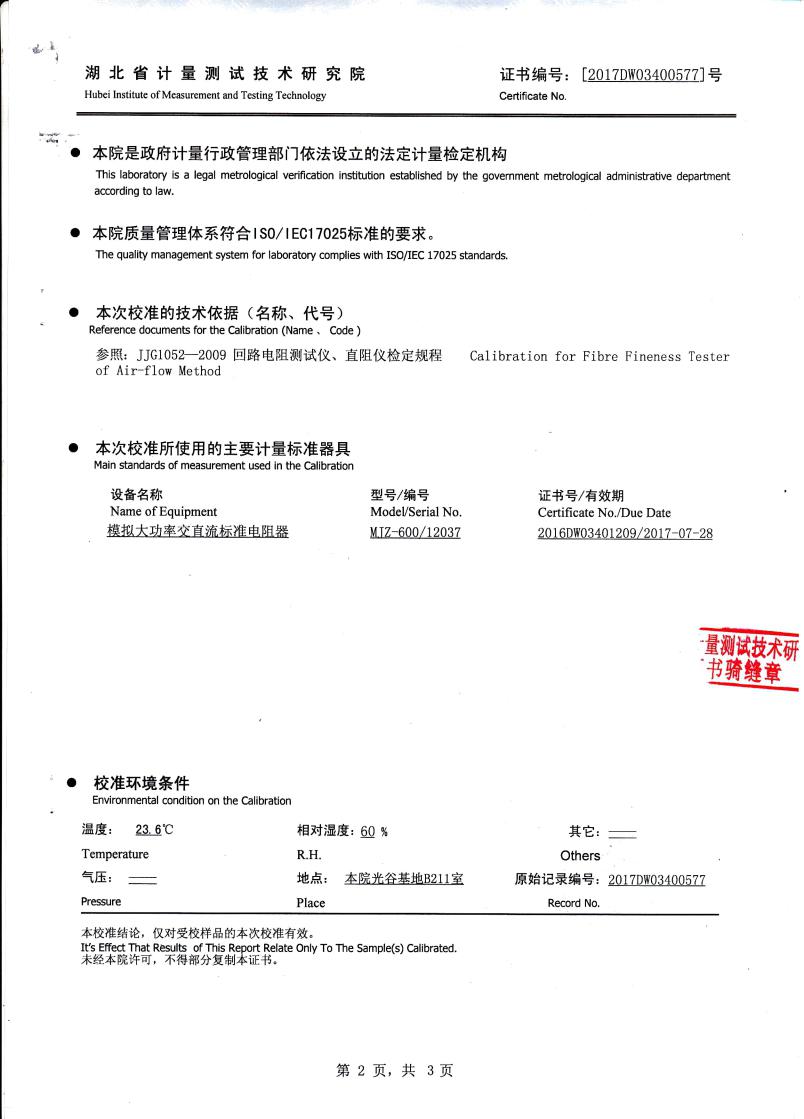

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
