YD系列油浸式試驗變壓器

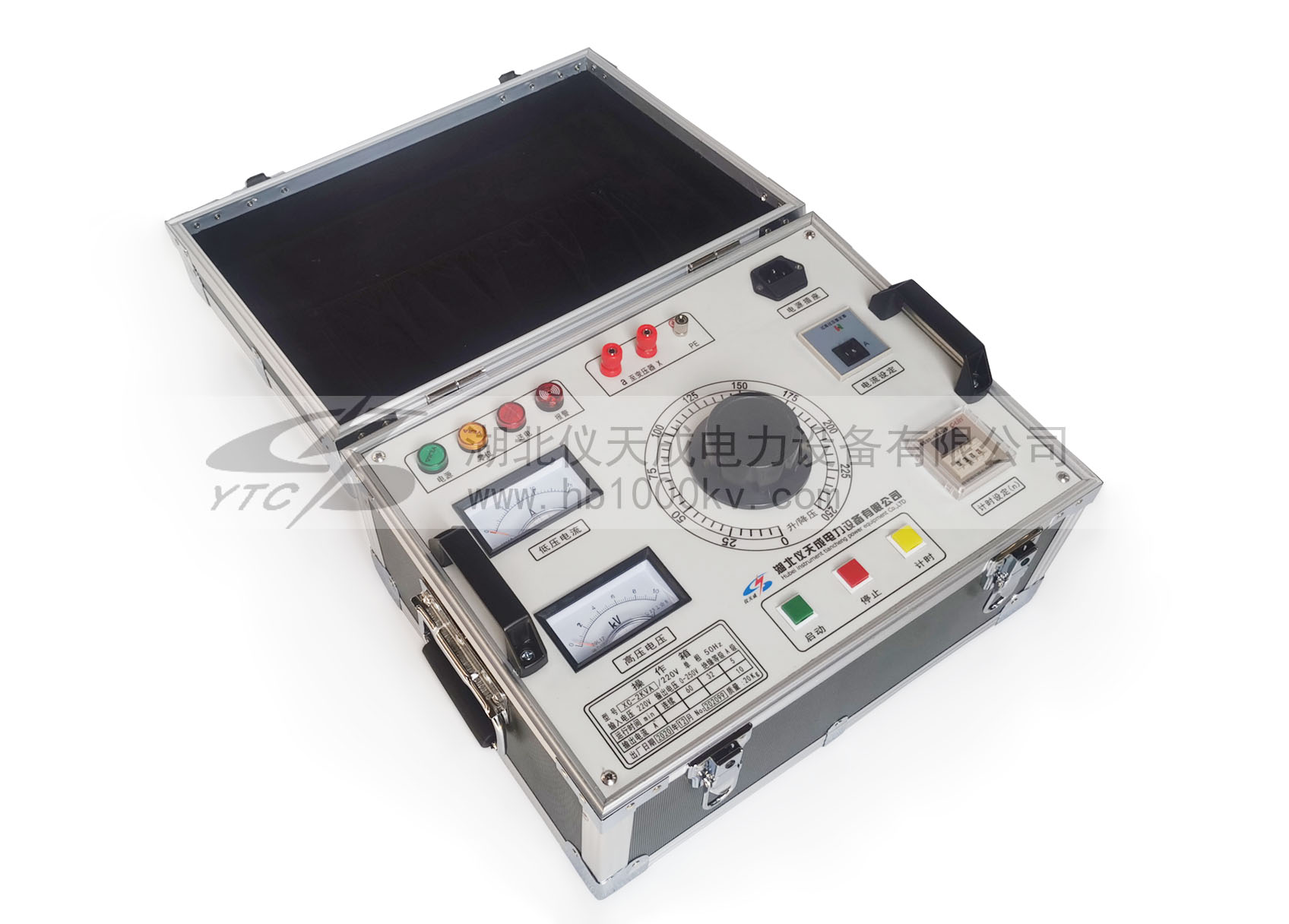

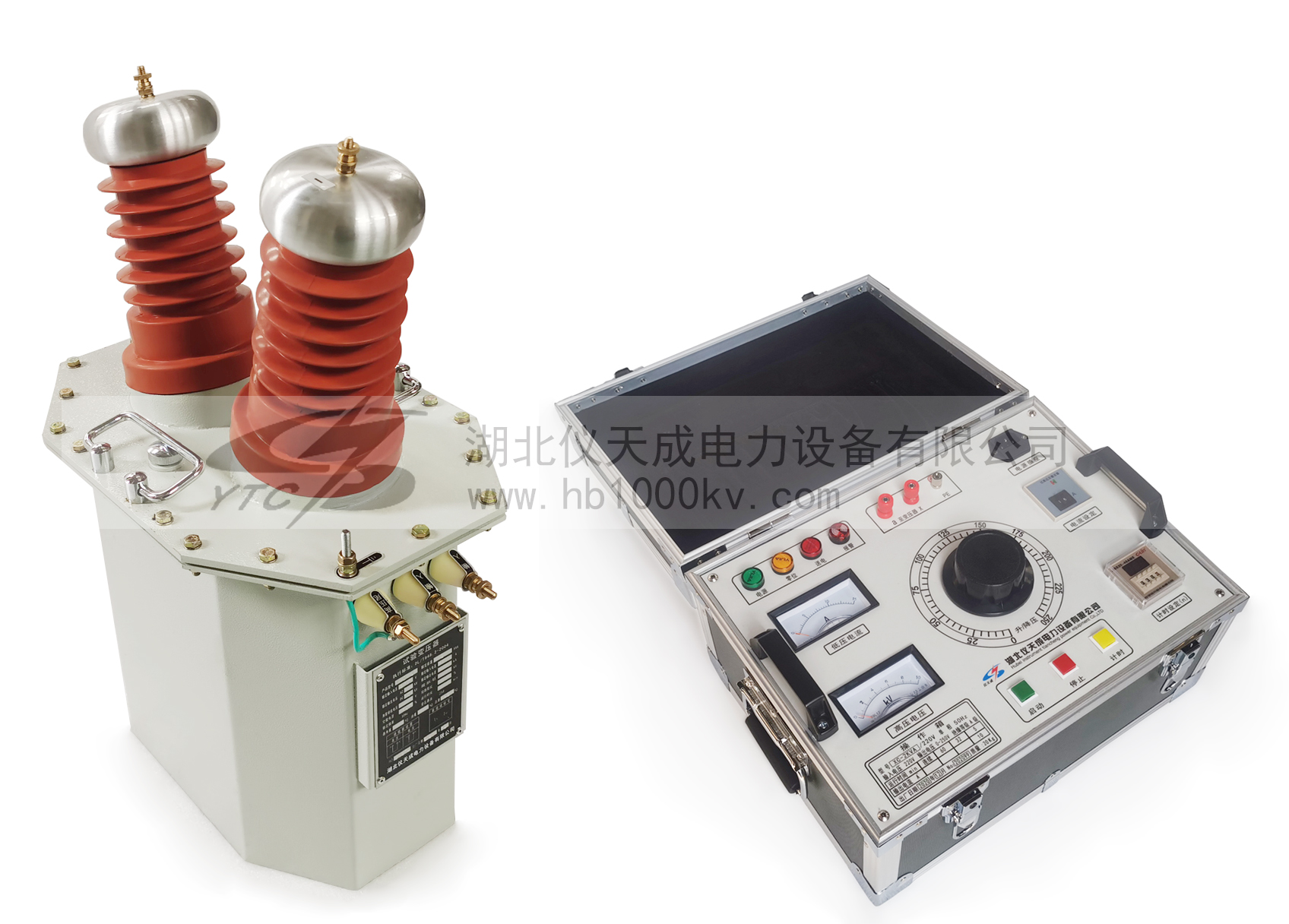

        YD系列油浸式試驗變壓器是根據DL/T848.2-2004行業標準而設計生產的。全套裝置由YD系列油浸式試驗變壓器和控制箱(臺)組成,其中控制箱(臺)由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

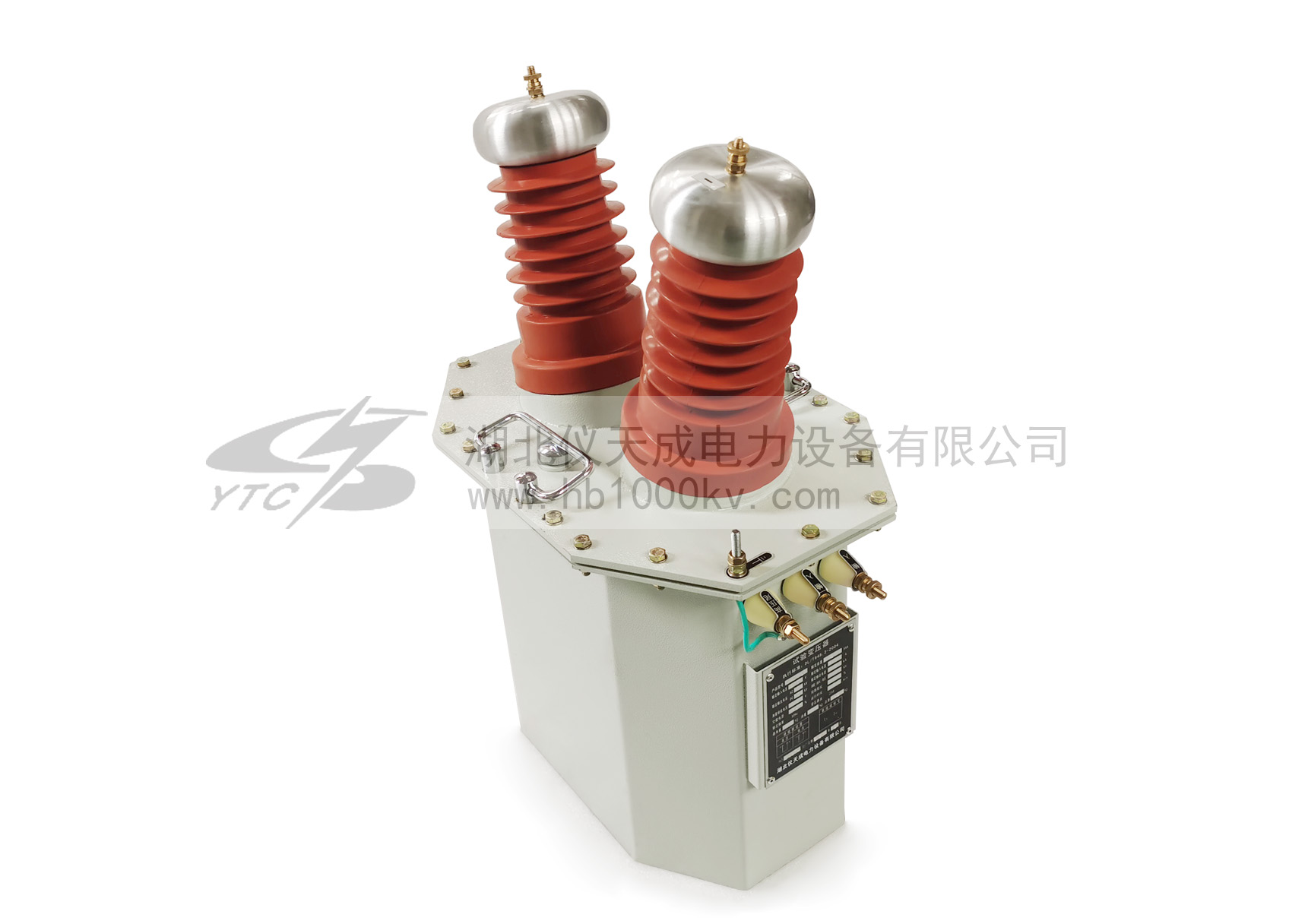

        高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上,高壓繞組在外,這種同軸布置減少了漏磁通,因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構,整體外形顯得美觀大方。通過調節控制箱(臺)內的調壓器輸出電壓,接入高壓試驗變壓器的初級繞組,根據電磁感應原理,可獲得需要的高壓電壓。裝置由高壓試驗變壓器和控制箱(臺)組成,其中控制箱(臺)是集調壓器、測量、控制、保護及信號等部分組成的一體化裝置。



產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

基本參數:
項目 技術參數
定電壓 AC 50~300kV、DC 70~210kV
額定電容量 1~400kVA
產品類別 交流、交直流、交流串激、交直流串激

不同規格參數:
規格型號 容量(kVA) 高壓電壓(kV) 高壓電流(mA) 低壓輸入 變比(高/儀) 溫升℃(30分鐘)
電壓(V) 電流(A)
YD-1.5/50 1.5 50 30 200 7.5 500 10
YD-3/50 3 50 60 200 15 500 10
YD-5/50 5 50 100 200 25 500 10
YD-10/50 10 50 200 200 50 500 10
YD-20/50 20 50 400 380 52.6 500 10
YD-30/50 30 50 600 380 79 500 10
YD-50/50 50 50 1000 380 132 500 10
YD-5/100 5 100 50 200 25 1000 10
YD-10/100 10 100 100 200 50 1000 10
YD-20/100 20 100 200 380 52.6 1000 10
YD-30/100 30 100 300 380 79 1000 10
YD-50/100 50 100 500 380 132 1000 10
YD-15/150 15 150 100 380 39.5 1500 10
YD-20/150 20 150 133 380 52.6 1500 10
YD-25/150 25 150 167 380 65.7 1500 10
YD-30/150 30 150 200 380 79 1500 10
YD-50/150 50 150 333 380 132 1500 10
YD-100/150 100 150 667 380 263 1500 10
YD-50/200 50 200 250 380 132 2000 10
YD-100/200 100 200 500 380 263 2000 10
YD-150/200 150 200 750 380 395 2000 10
YD-200/200 200 200 1000 380 526 2000 10
YD-300/200 300 200 1500 380 790 2000 10
YD-50/300 50 300 167 380 132 3000 10
YD-100/300 100 300 333 380 263 3000 10
YD-150/300 150 300 500 380 395 3000 10
YD-200/300 200 300 667 380 526 3000 10
YD-300/300 300 300 1000 380 790 3000 10
應用領域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
