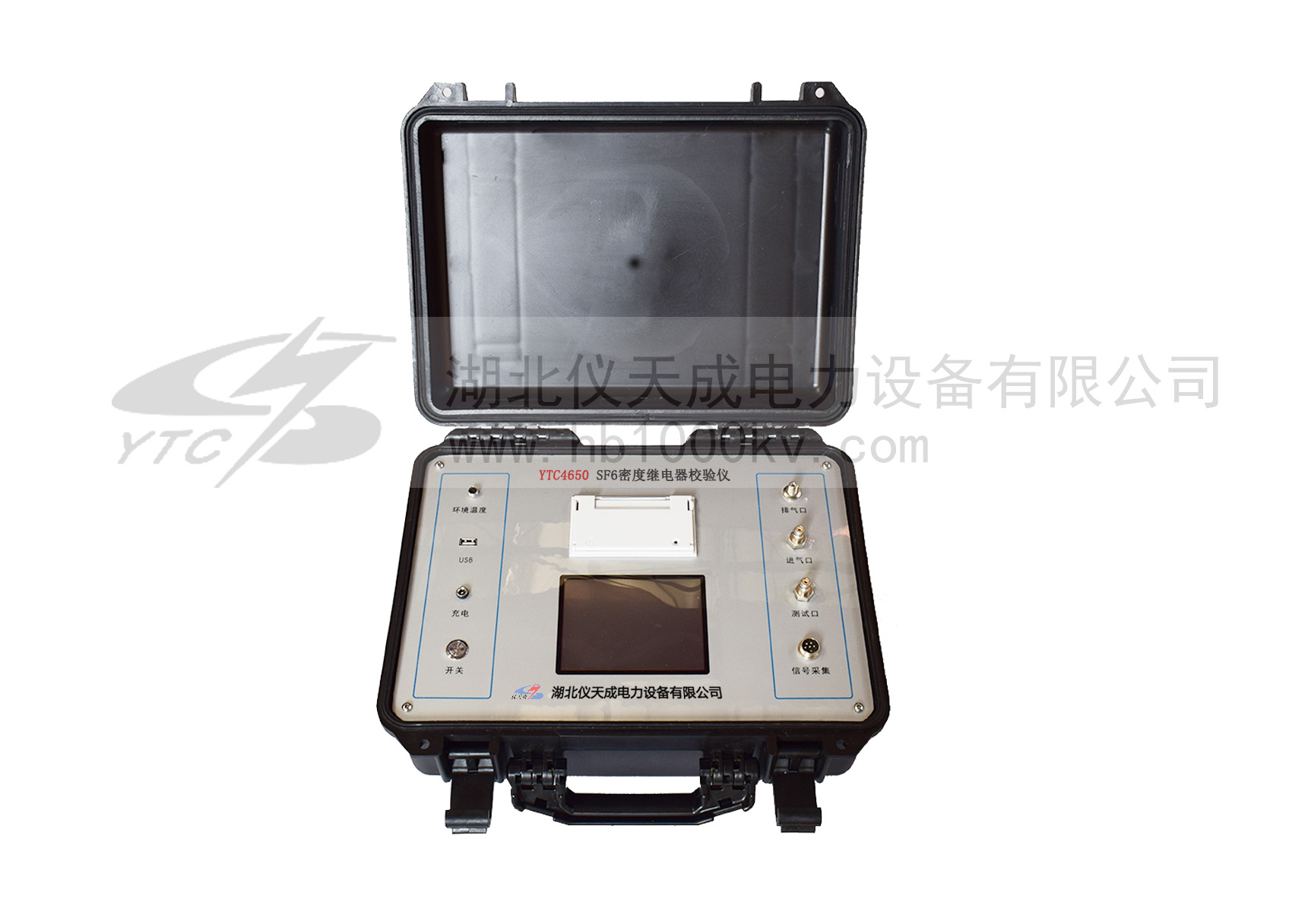

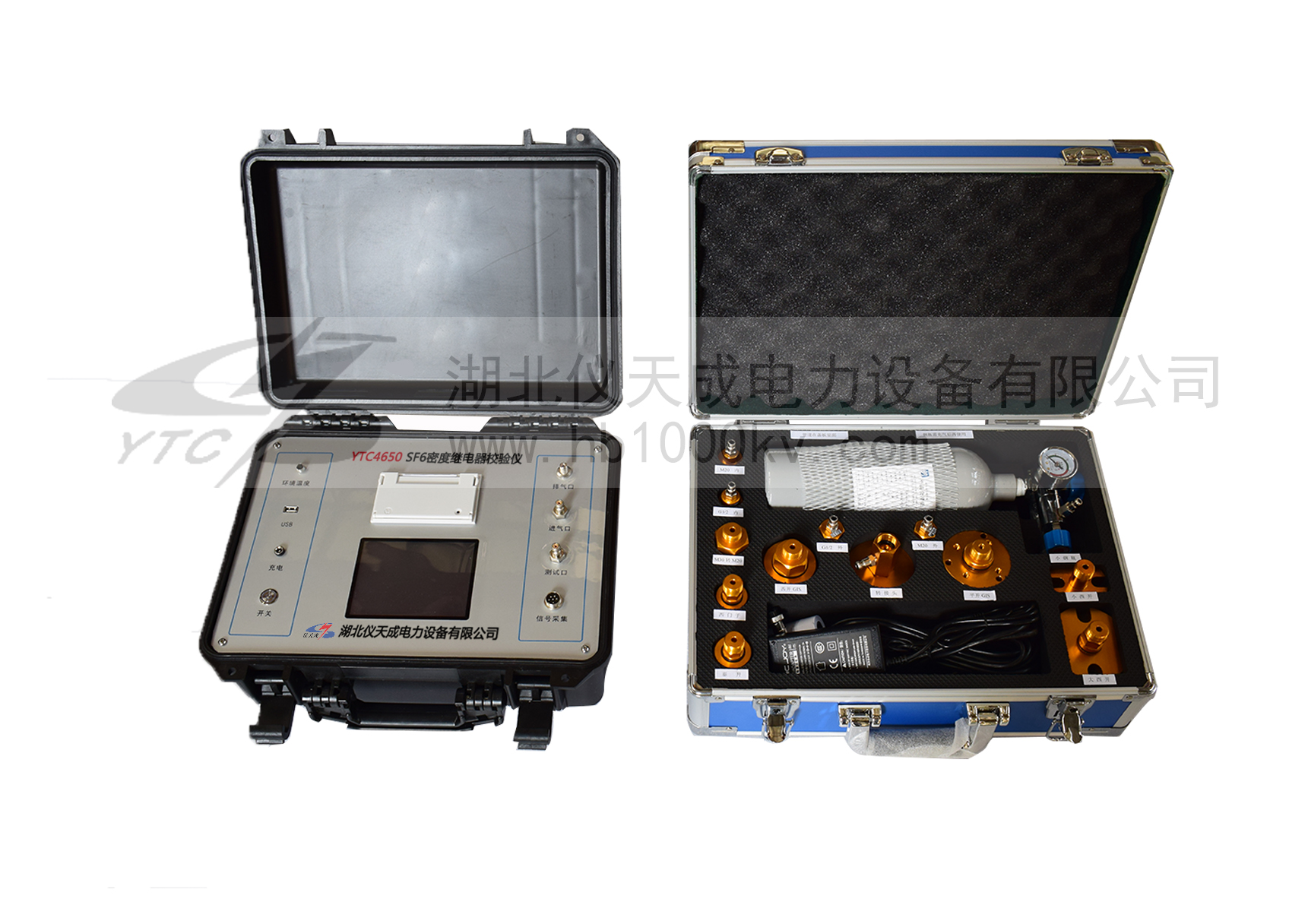

YTC4650 SF6密度繼電器校驗儀

      YTC4650 SF6密度繼電器校驗儀采用微機技術,能對各種SF6密度繼電器進行校驗,以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式校驗儀器。
    本儀器除可對SF6密度繼電器校驗外,還具有對壓力表、密度表進行校驗和儀器自校的功能,免除了儀器送檢和返廠校驗的難題。
       - 自動化程度高、重復性好、可靠性高

       - 可以測試相對和絕對壓力兩種繼電器
       - 配有多種開關過渡接頭,操作使用方便
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介:
      YTC4650型智能型SF6密度繼電器校驗儀,是一種智能化全自動SF6密度繼電器校驗儀器。YTC4650 SF6密度繼電器校驗儀采用微機技術,能對各種SF6密度繼電器進行校驗,以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式校驗儀器,也為SF6電氣產品的生產、安全運行、預試和維護提供方便。
  在封閉容器中,一定溫度下的SF6氣體壓力可代表SF6氣體的密度。為了能夠統一,習慣上常把20℃時SF6 氣體壓力作為標度值。在現場校驗時,在不同的環境溫度下,測量的壓力值都要換算成其對應20℃時的壓力值,從而判斷SF6密度繼電器的性能。 YTC4650型智能型SF6密度繼電器校驗儀對這個過程是自動完成的,既準確,又靈活方便。本儀器除可對SF6密度繼電器校驗外,還具有對壓力表、密度表進行校驗和儀器自校的功能,這樣不僅可以一機多用,還免除了儀器送檢和返廠校驗的難題。

產品特征:
1. 本校驗儀采用高速單片機為核心的測控系統,自動化程度高、重復性好、可靠性高。
2. 儀器可以測試相對和絕對壓力兩種繼電器。
3. 儀器采用進口彩色大屏幕液晶,人性化界面操作方便簡單(5.7寸真彩屏)。
4. 儀器自動采集信號對SF6密度繼電器進行觸點電阻測量。
5. 儀器有數據存儲功能(可存儲40組數據)并具有掉電數據保護功能,方便以后對測量數據的查詢。
6. 儀器可通過USB接口將測試數據上傳PC機,自動生成專用測試數據表格。
7. 儀器可對常溫壓力表和密度表進行校驗,并報表式打印測試結果。
8. 儀器管路全部采用快速接頭,連接方便。
9. 儀器內部具有時鐘功能,也可在線對時鐘進行修正。
10. 儀器具有校驗功能,以確保儀器的校驗精度。
11. 儀器采用高精度壓力傳感器和世界先進的壓力控制元件。
12. 儀器配有多種開關過濾接頭,操作使用方便。
13. 儀器具有繼電器觸點不帶電測試功能,觸點不帶電時由內部提供DC24V電源,選擇DC24V時可保證觸電在有油膜的情況下信號可靠采集。


產品別稱:密度繼電器校驗儀、SF6密度繼電器校驗儀繼電器測試儀。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

項目 技術參數
測量方式 自動測量
工作電源 AC220V±10% 50Hz/內置電池
測量精度 0.2級
顯示方式 5.7寸真彩液晶顯示
測量范圍 0~1.0Mpa
壓力顯示分辨率 0.0001Mpa
測量壓力類型 絕對壓力和相對壓力
觸點電阻測量精度 ±0.5%
觸點電阻測量范圍 0-10Ω
觸點電阻分辨率 0.01Ω
測量觸點電壓 DC24V
溫度采集方式 自動和手動
儀器使用溫度 -30~60℃(最佳使用溫度 5~50℃)
存儲容量 1000組
通訊接口 USB
輸入方式 觸摸
打印方式 熱敏打印
溫度范圍 -50℃~125℃  分辨率0.1℃
儀器重量 6.0Kg
尺寸重量 主機箱 440×300×280mm
附件箱 380×250×150mm


應用領域 APPLICATION FIELD

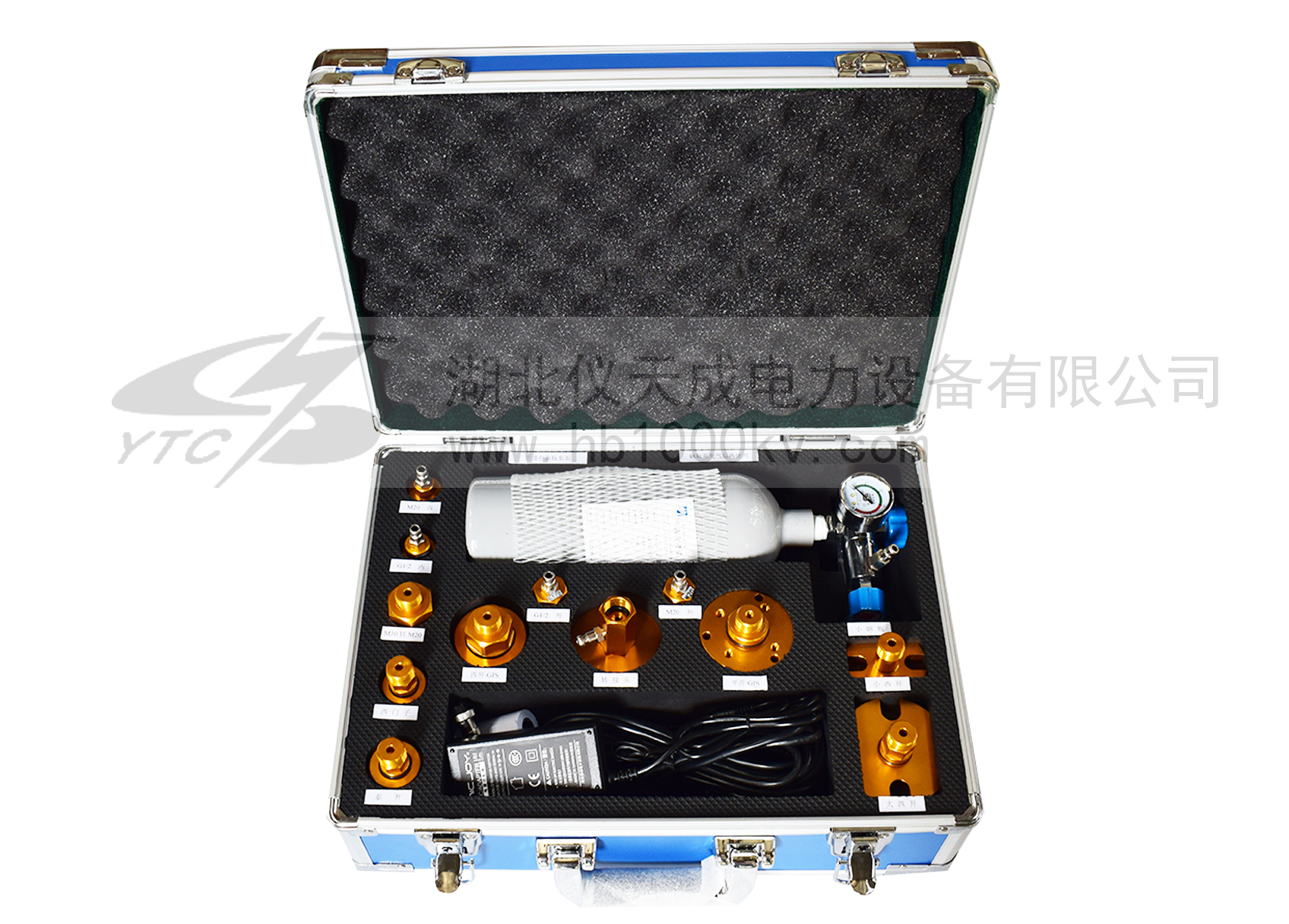

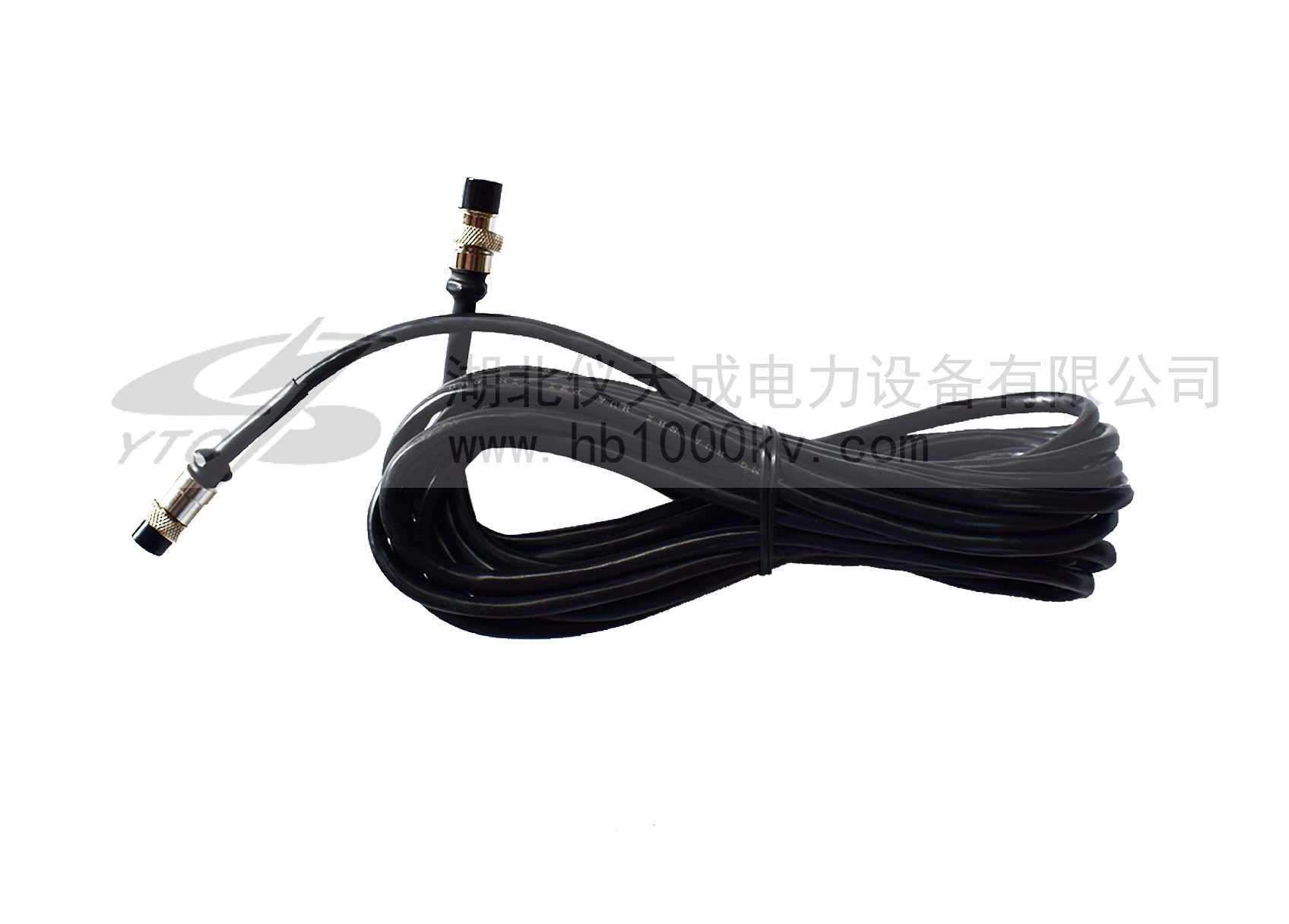

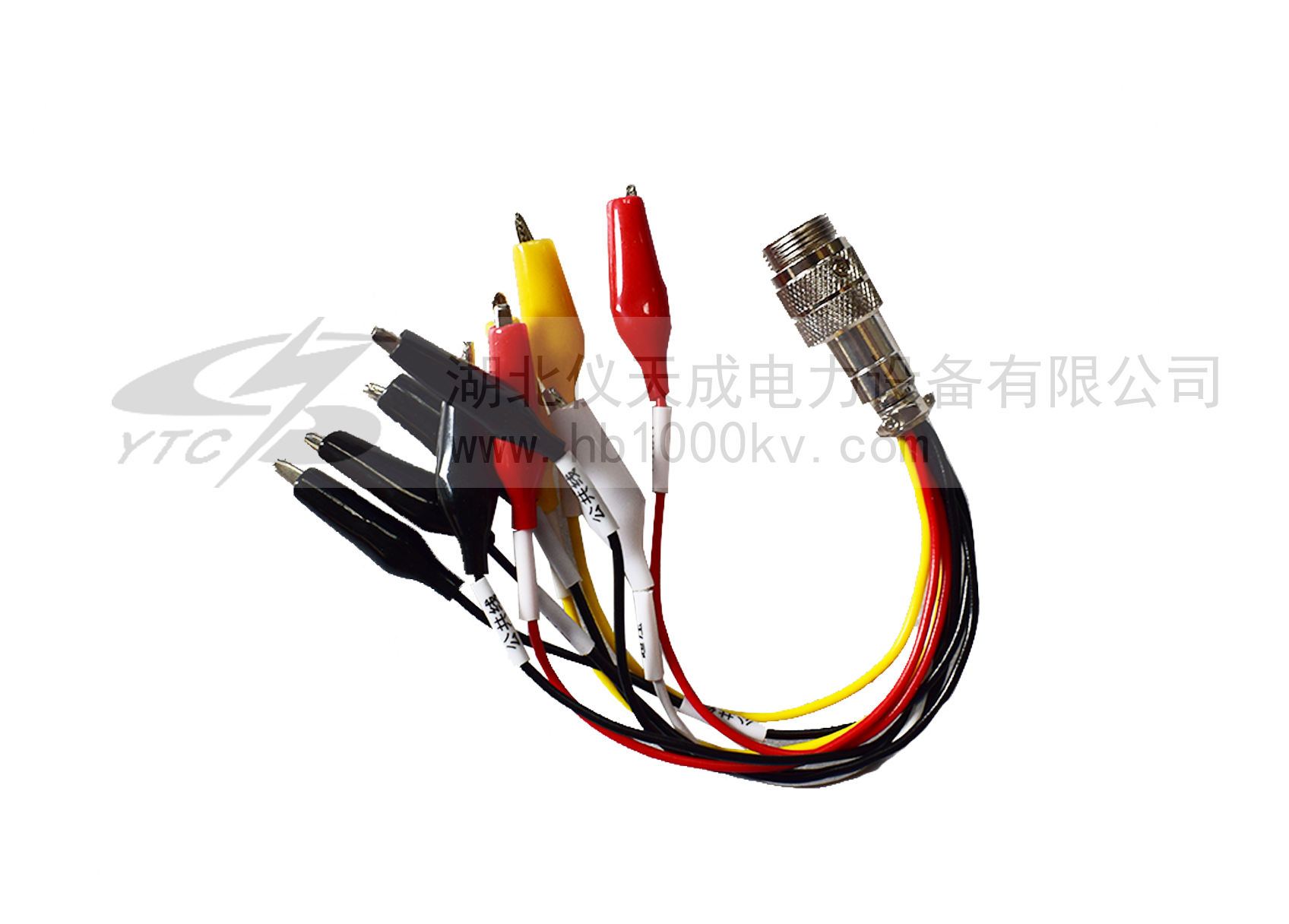

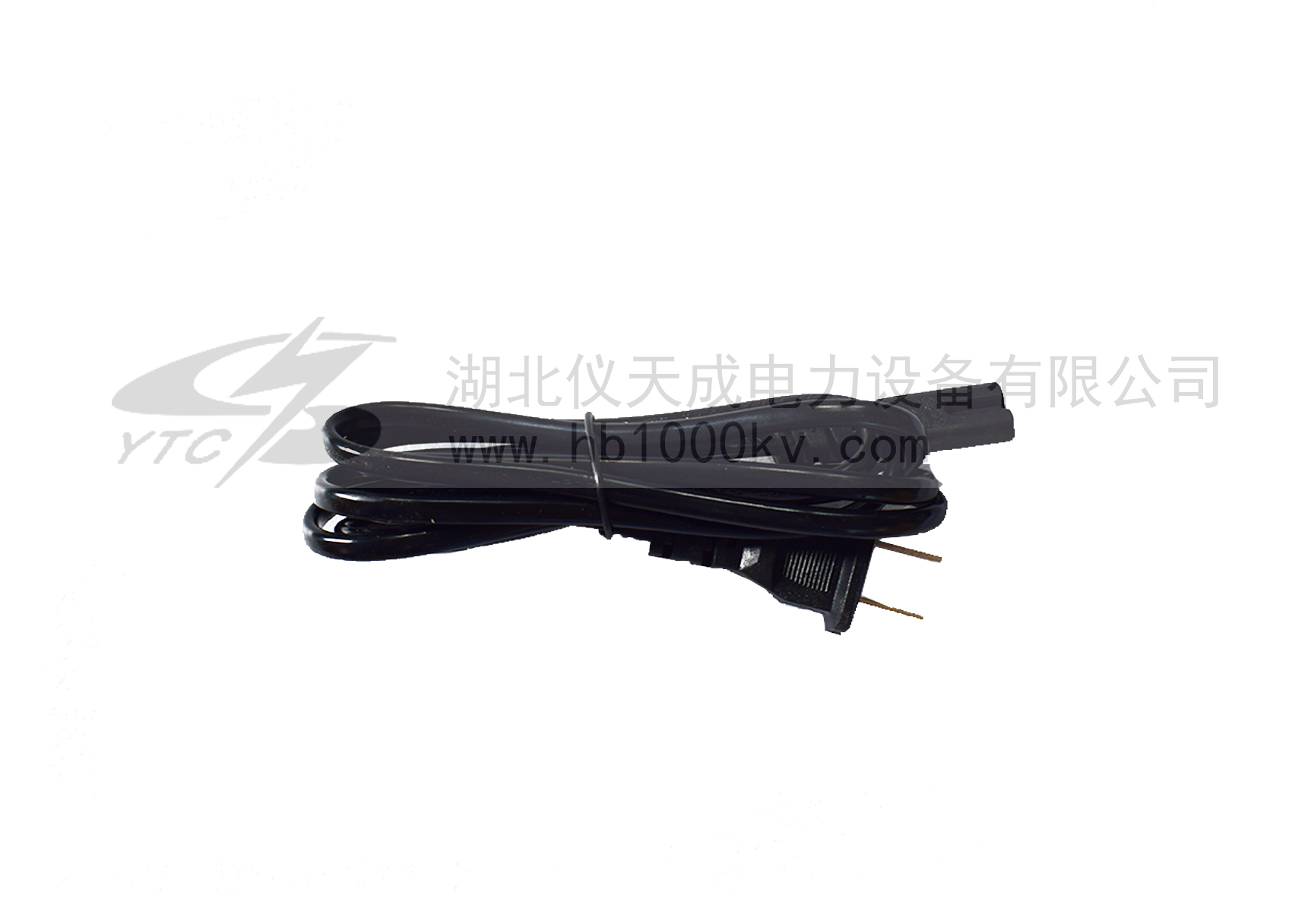

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。

專利證書 質檢報告 質檢報告 質檢報告
