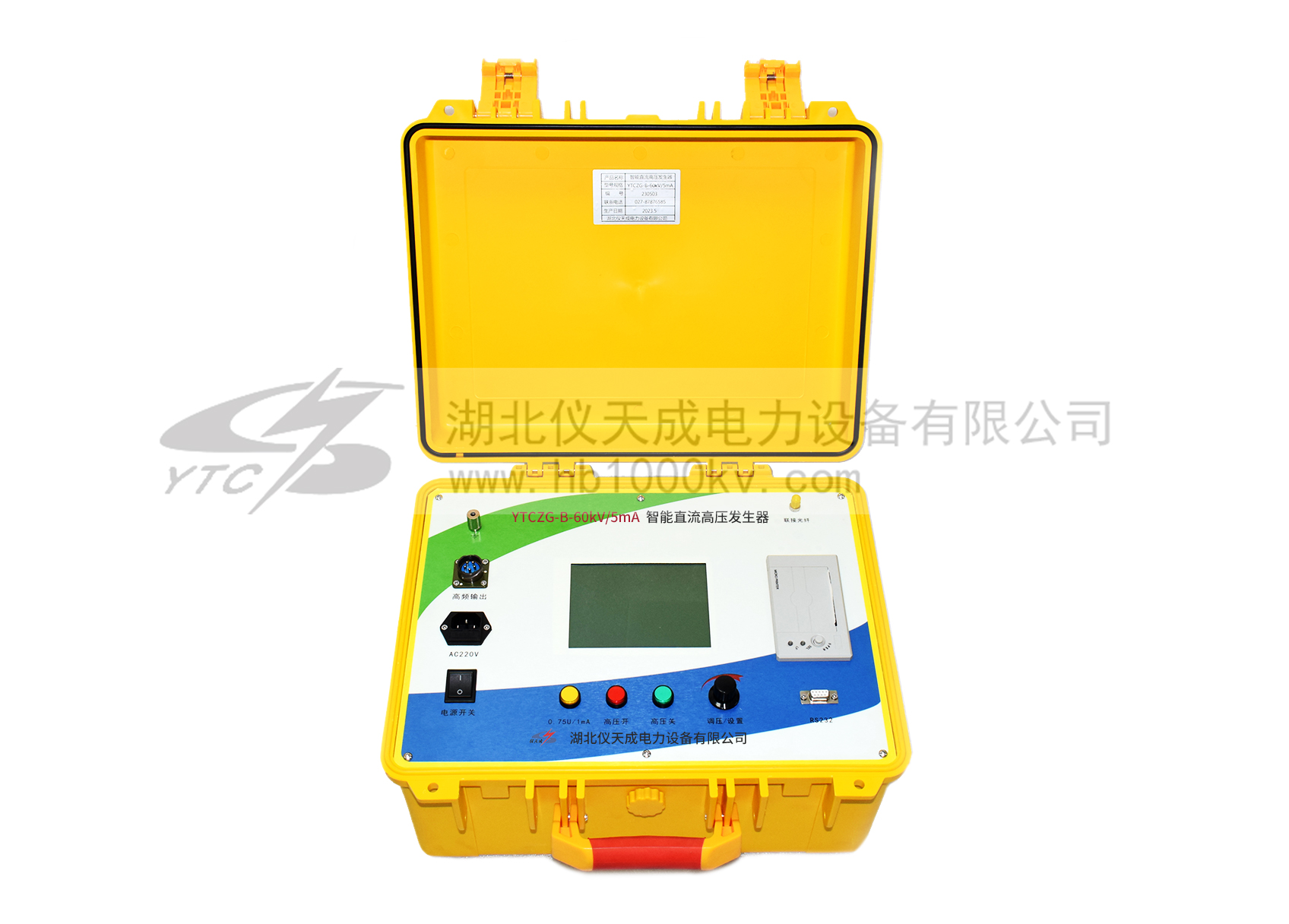

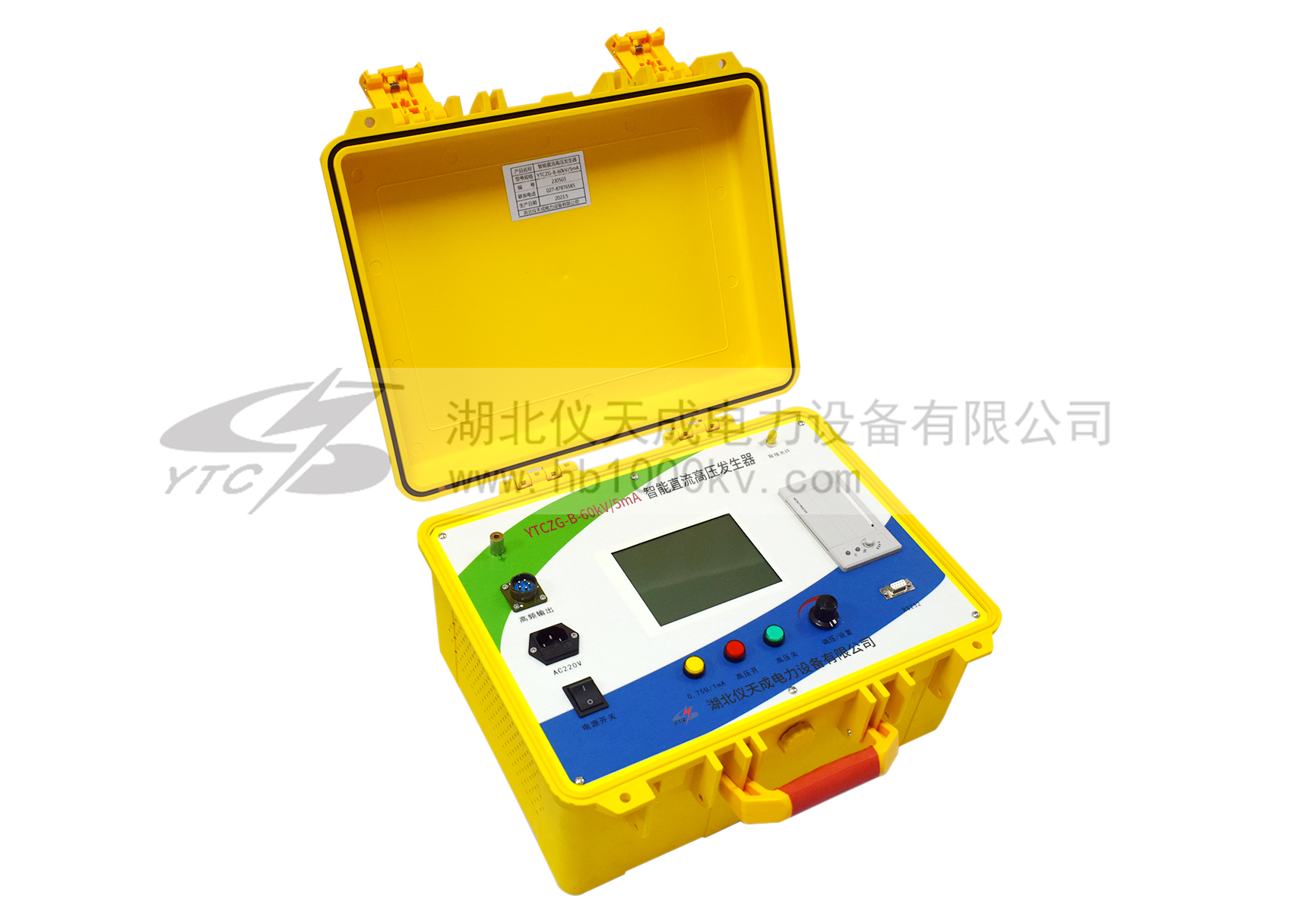

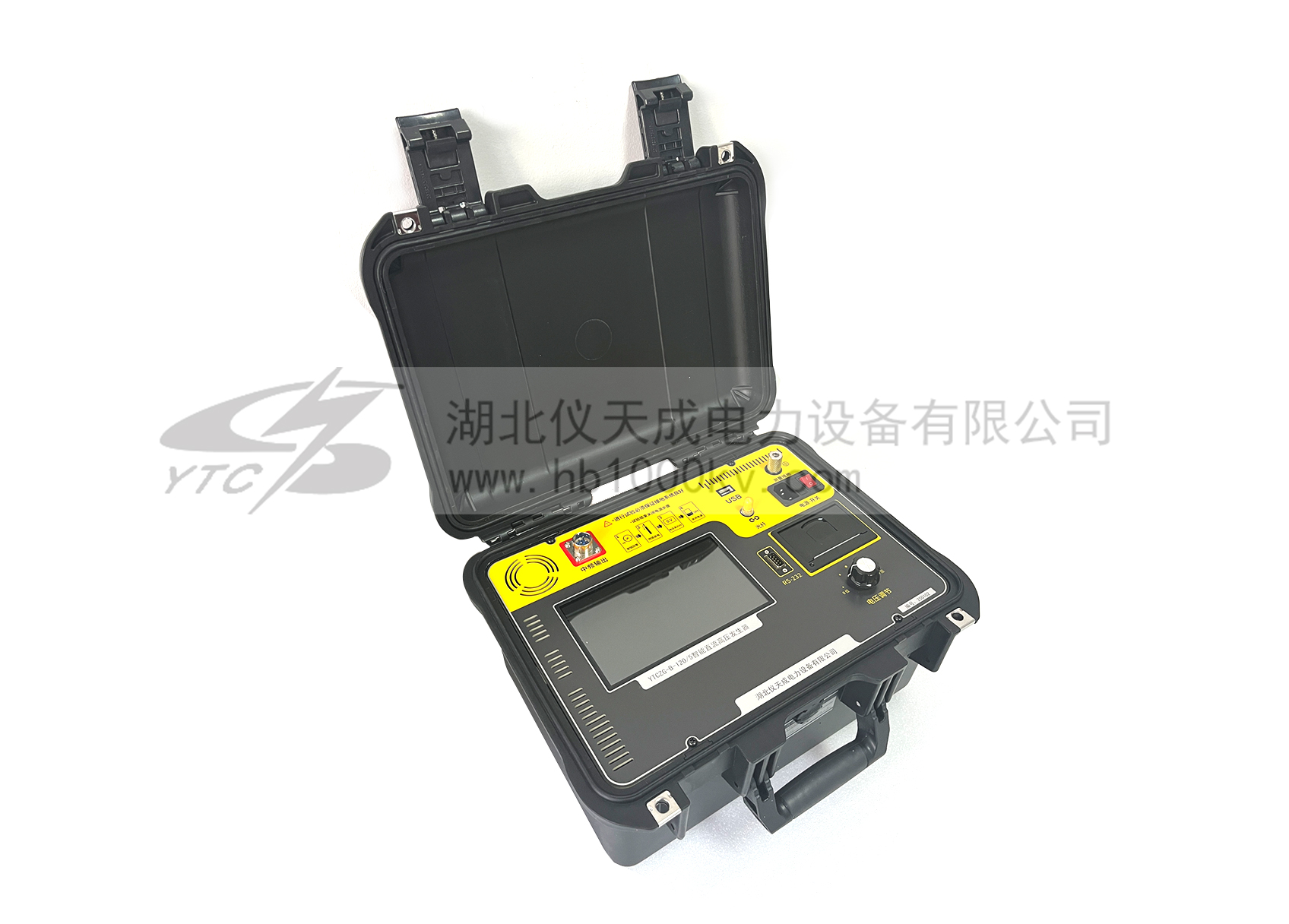

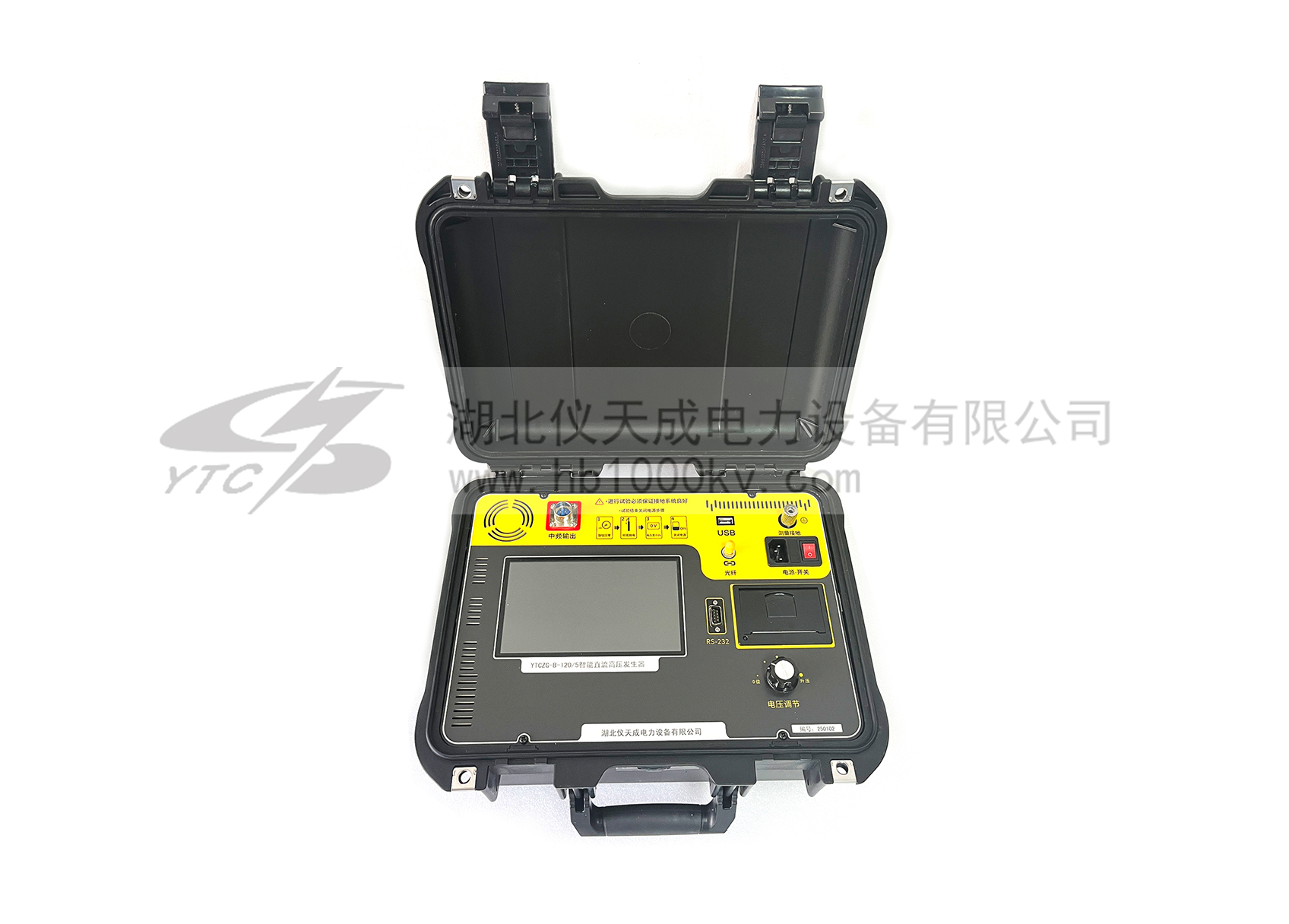

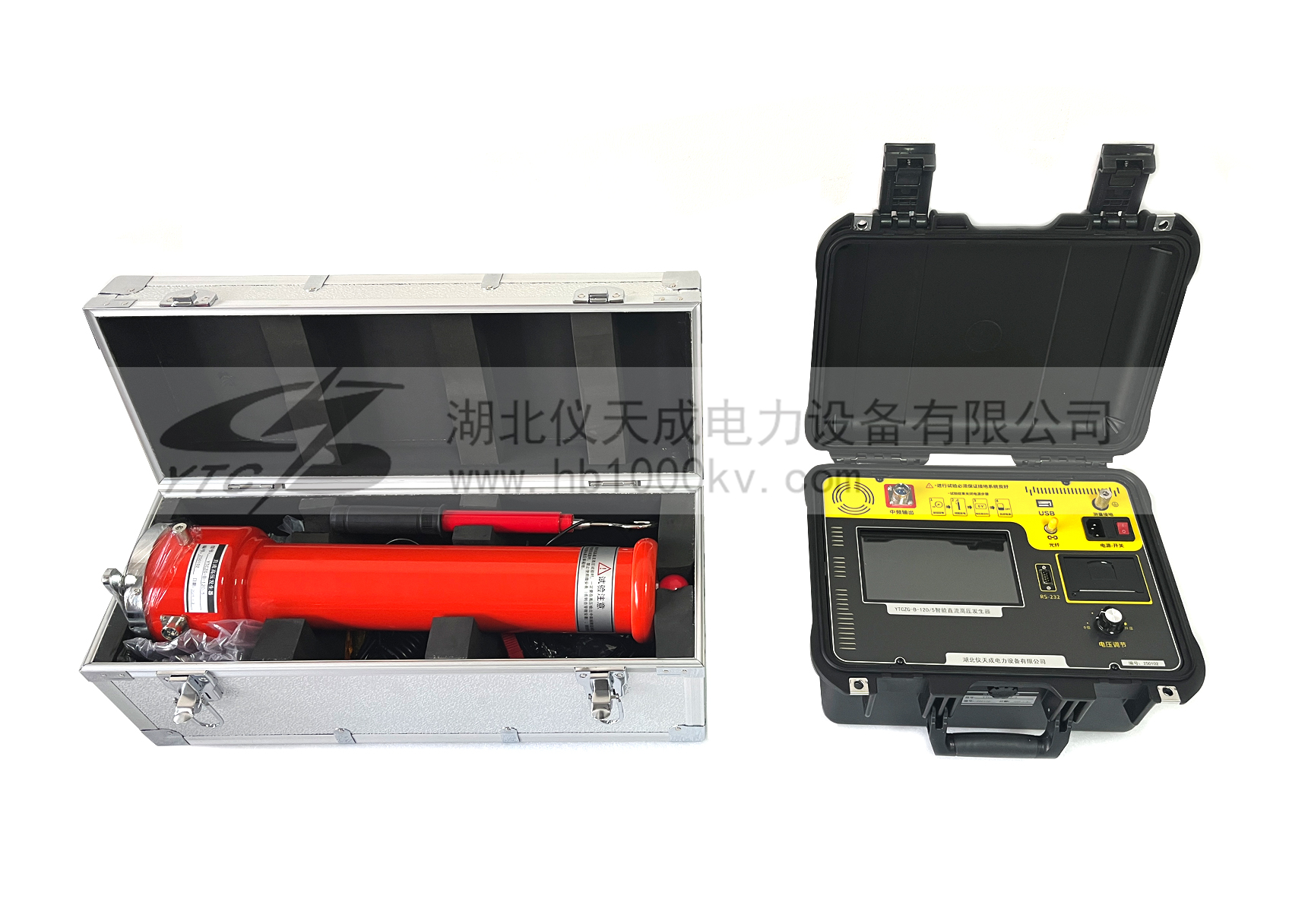

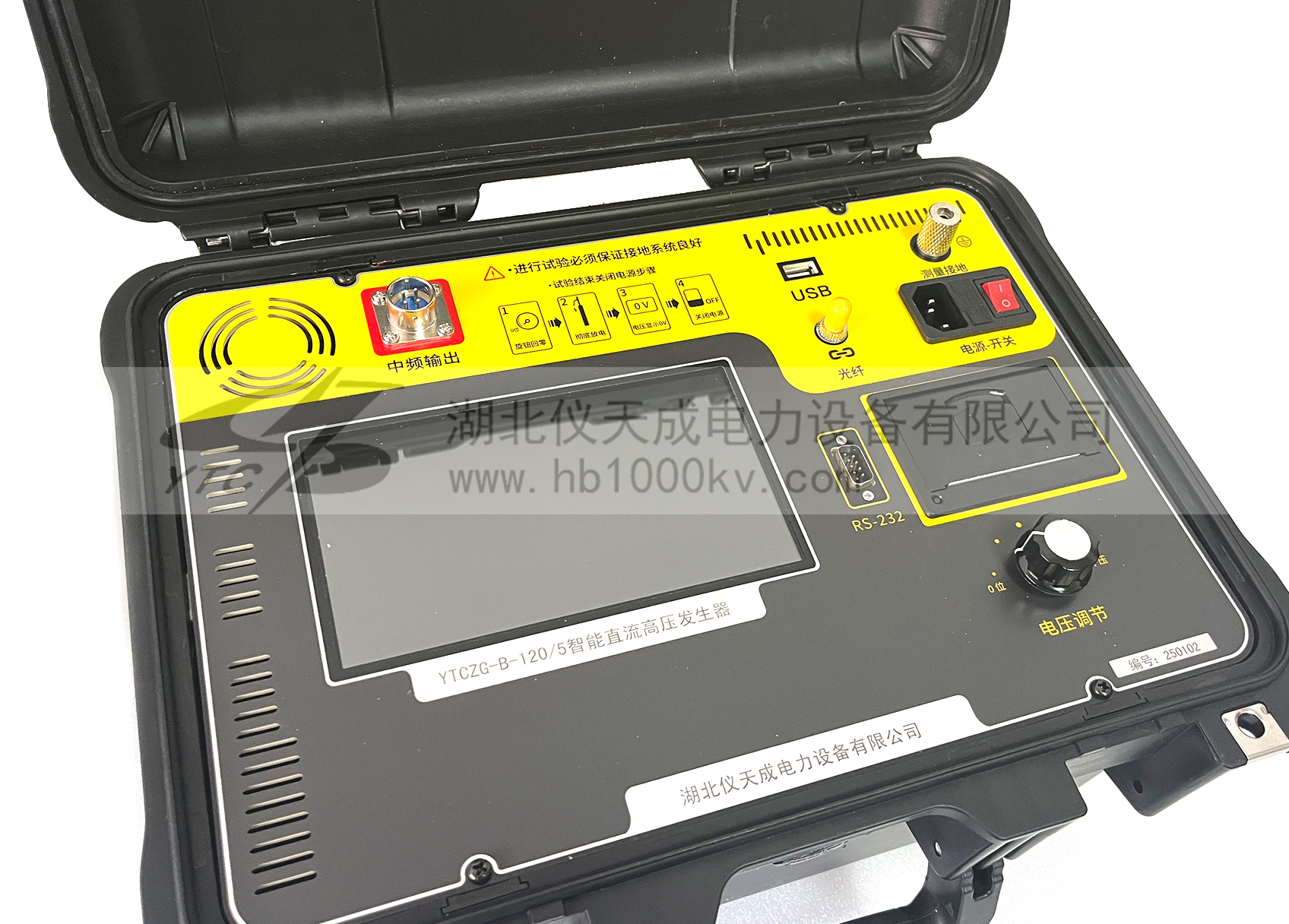

YTCZG-B-60kV/5mA直流耐壓測試儀

        ZG系列智能型直流高壓發生器是在我公司推出的新一代智能化產品,本試驗器廣泛適用于對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。 該產品主要技術特點及功能有:采用大屏幕點陣液晶顯示屏,并具有人機對話功能;氧化鋅避雷器全自動測量功能:重復性好,精度高;自動試驗功能:預設試驗電壓,輸出電壓可恒壓保持等。
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

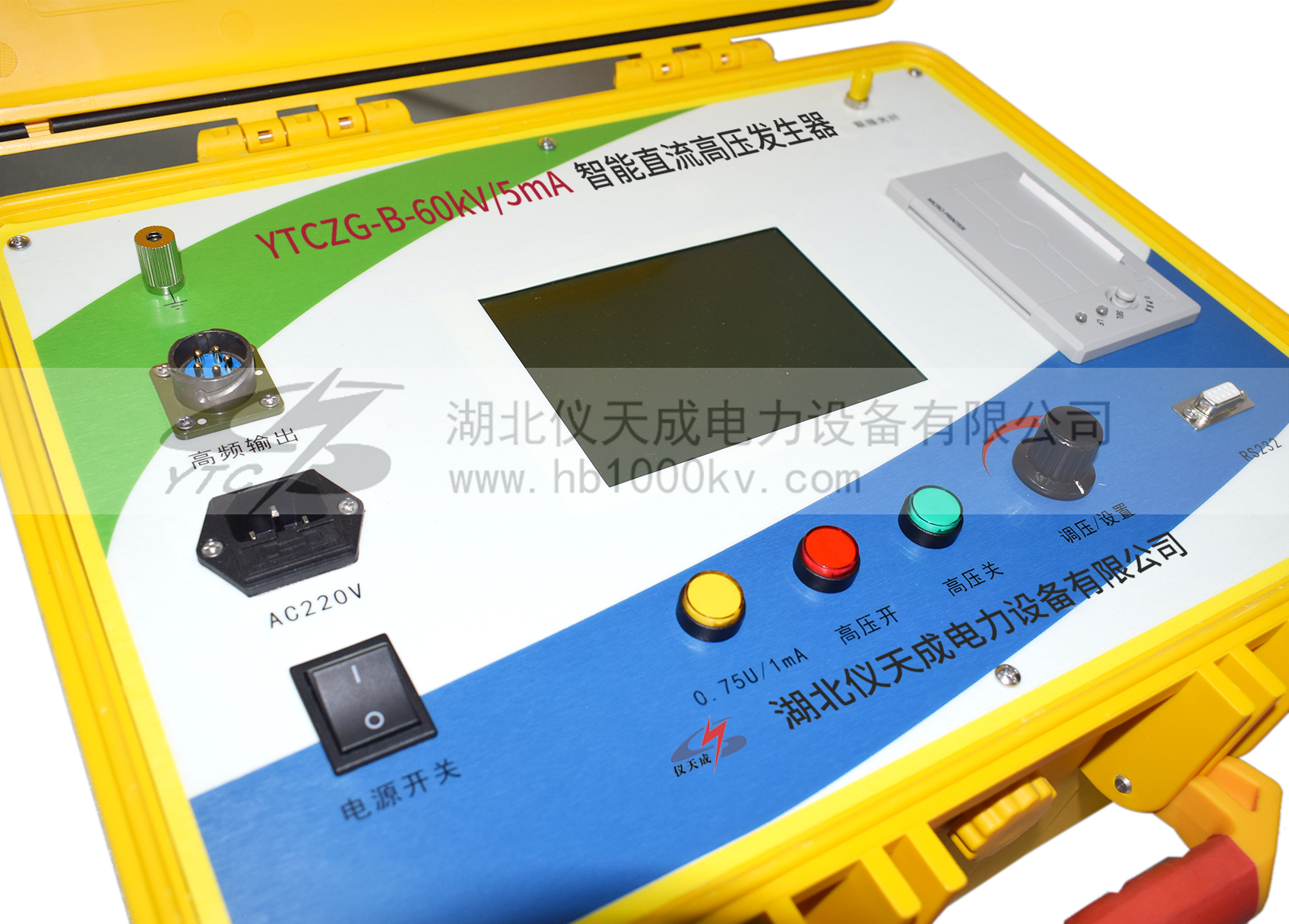

        ZG系列智能型直流高壓發生器是在我公司推出的新一代智能化產品。該產品主要技術特點及功能有:①采用大屏幕點陣液晶顯示屏,并具有人機對話功能;②氧化鋅避雷器全自動測量功能:重復性好,精度高;③自動試驗功能:預設試驗電壓,輸出電壓可恒壓保持;④自動計時功能:對試驗加壓時間進行預設置并計時,計時完畢后自動降壓;⑤高壓過壓整定采用微處理器比較,精度高,可靠性好;⑥保留手動試驗?zāi)J?。⑦?shù)據存儲功能,可即時捕獲試驗參數和自動保存試驗結果;

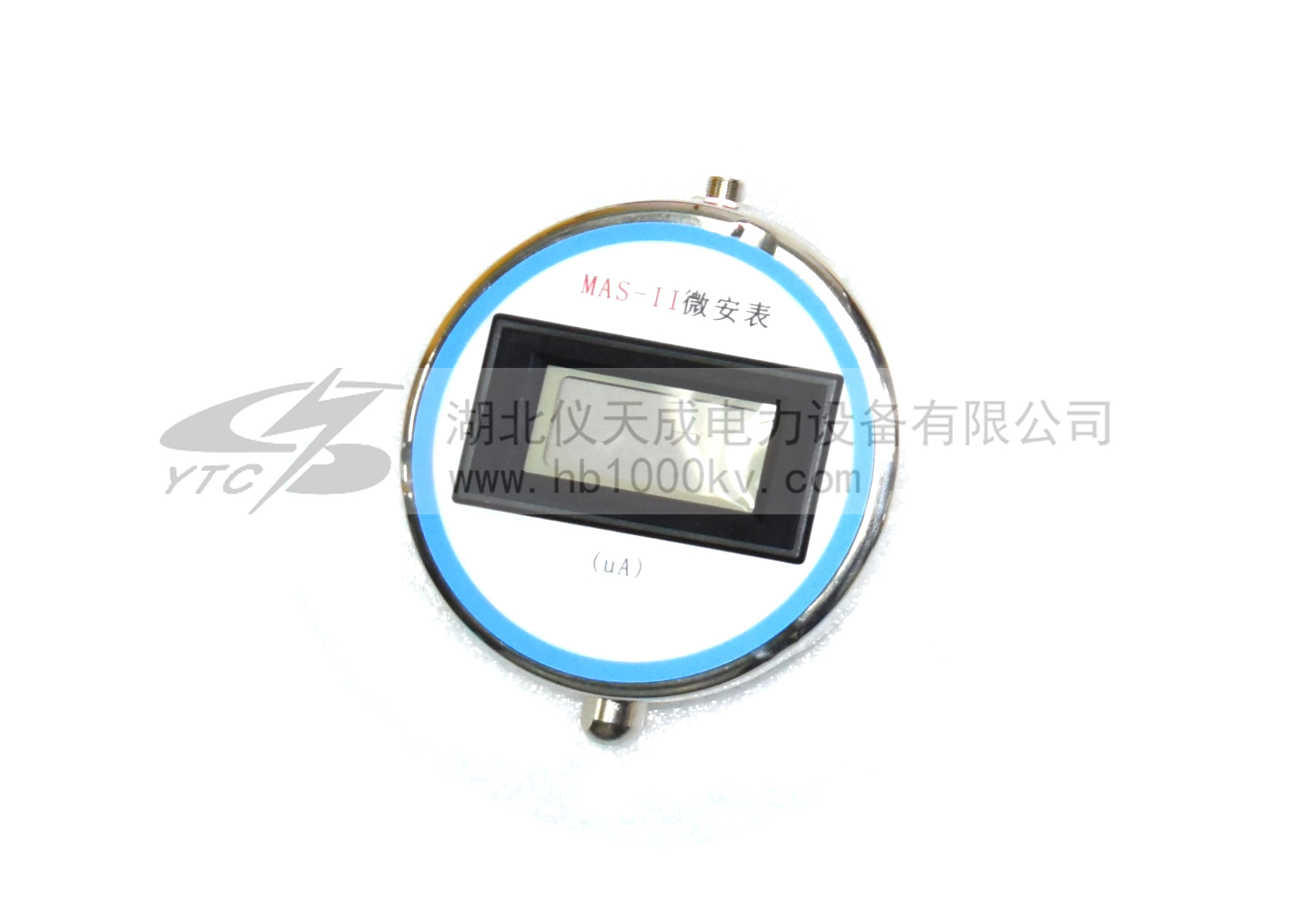

       ⑧根據電磁兼容性理論,采用特殊屏蔽、多級隔離和接地等保護措施有機結合,設備在承受額定電壓放電時不損壞。⑨紅外線遙測多功能直流高壓微安表,可用于多節避雷器不拆導線完成每節避雷器的試驗任務。測量單元全屏蔽,顯示和紅外線發射發射管全部用導電玻璃封閉后與金屬殼相聯接。接收部分顯示值與發射部分顯示值完全同步。對于多節110Kv-500Kv MOA避雷器停電預試可不拆高壓導線完成每節避雷器的直流試驗項目。接收部分尾端有一個低壓側泄漏電流引入插座,配有專用屏蔽高壓引線,如果一般做泄漏試驗時,接收部分默認,只接收高壓試品電流。

本試驗器廣泛適用于對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。

產品別稱:直流高壓發生器、直高發、高壓發生器
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

ZG系列主要技術指標
規格
技術
參數
60/2 60/5 120/2 120/5 200/2 100/200
4/2
200/3 100/200
6/3
200/5 300/2 200/300
3/2
300/3 100/200/300
9/4/3
300/5 200/300
7.5/5
400/2 400/5
輸出電壓(kV) 60 60 120 120 200 100/200 200 100/200 200 300 200/300 300 100/200/300 300 300 400 400
輸出電流(mA) 2 5 2 5 2 4/2 3 6/3 5 2 3/2 3 9/4/3 5 7.5/5 2 5
輸出功率
(W)
120 300 600 600 400 400 600 600 1000 600 600 900 900 1500 1500 800 2000
充電電流(mA) 3 7.5 3 7.5 3 6/3 4.5 9/4.5 7.5 3 4.5/3 4.5 10.0/6/4.5 7.5 8.5 3 7.5
機箱重量
倍壓重量 12.0 12.0 8.7 8.7 10.2 12.5 10.2 12.5 10.2 16.0 19.0 16.0 20.5 16.0 19.0 22 23

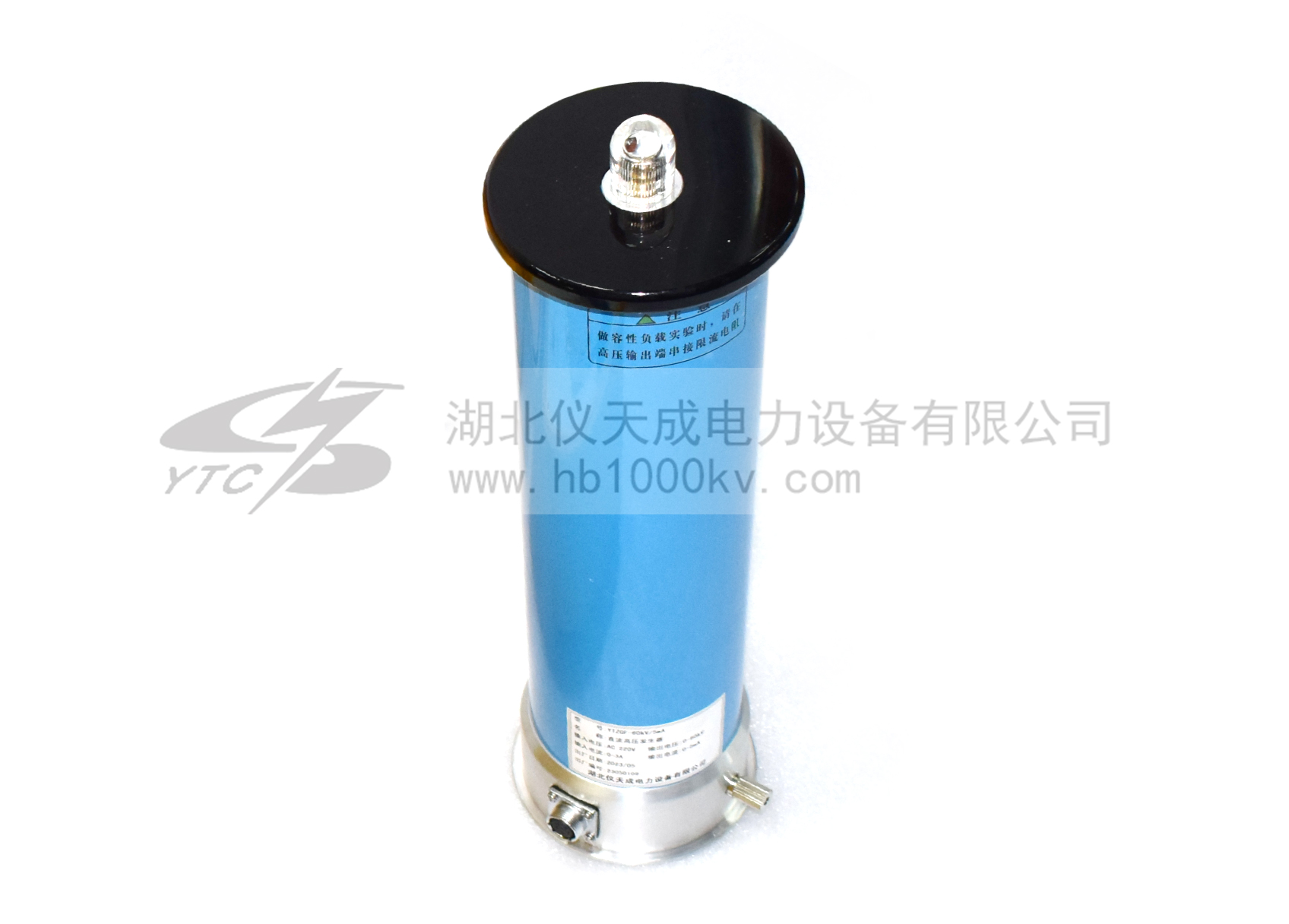

倍壓筒
尺寸
(mm)
Φ150×600 Φ150×600 Φ110×700 Φ110×700 Φ110×930 Φ150
×1010
Φ110×930 Φ150
×1010
Φ110
×930
Φ130
×1200
Φ150
×1310
Φ130
×1200
Φ150
×1430
Φ130
×1200
Φ150
×1310
Φ150
×1510
Φ150
×1510
電壓測量
誤差
1%±2個字
電流測量
誤差
1%±2個字
過壓整定
誤差
≤1%
0.75切換
誤差
≤1%
波紋系數 ≤1.0%
電壓
穩定度
隨機波動、電源電壓變化±10%,≤1.0%
工作方式 間斷使用:額定負載30分鐘;
1.1倍額定電壓使用:10分鐘
環境溫度 -15℃~50℃
相對濕度 當溫度為25℃時不大于90%(無凝露)
海拔高度 2000米以下

應用領域 APPLICATION FIELD

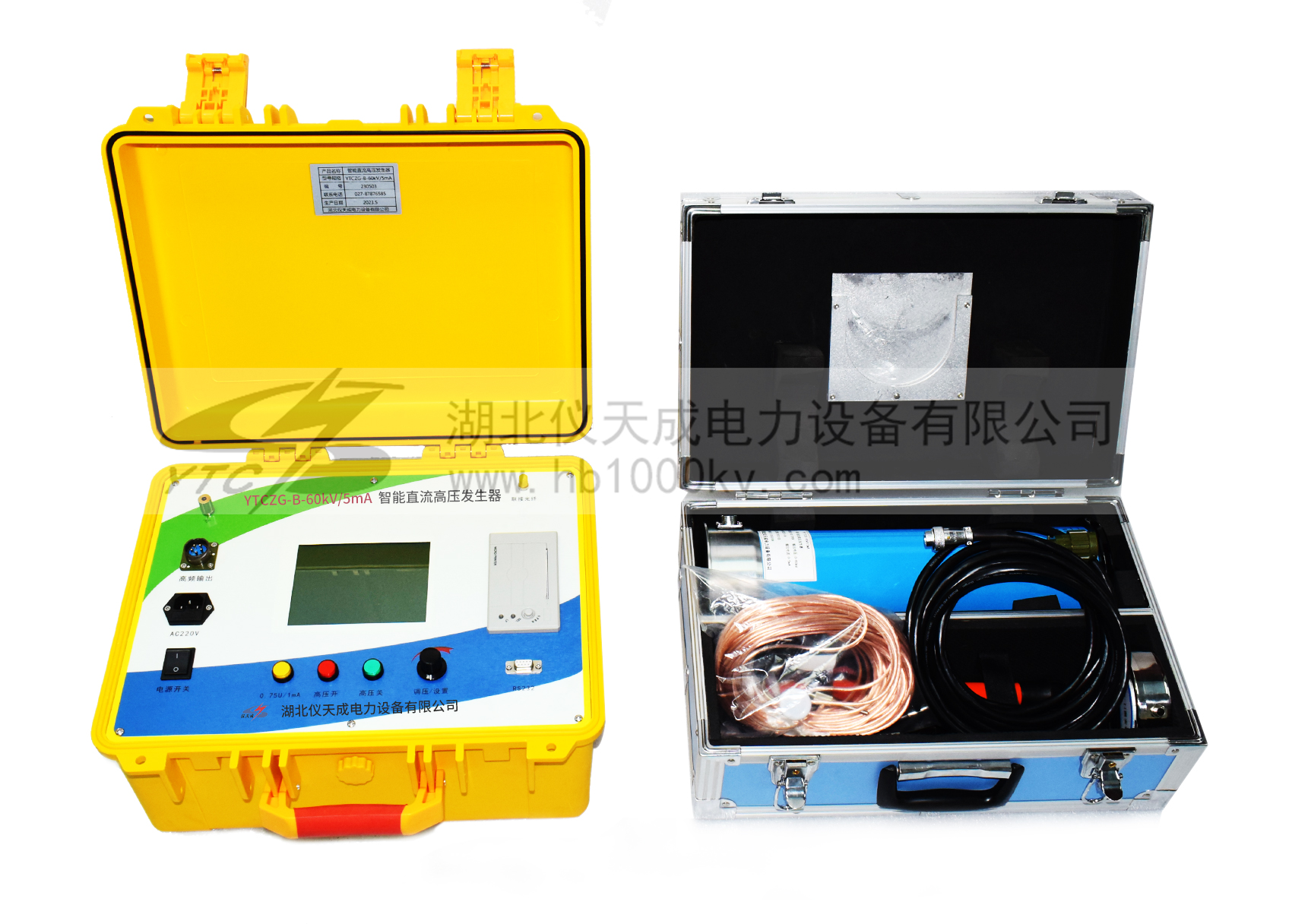

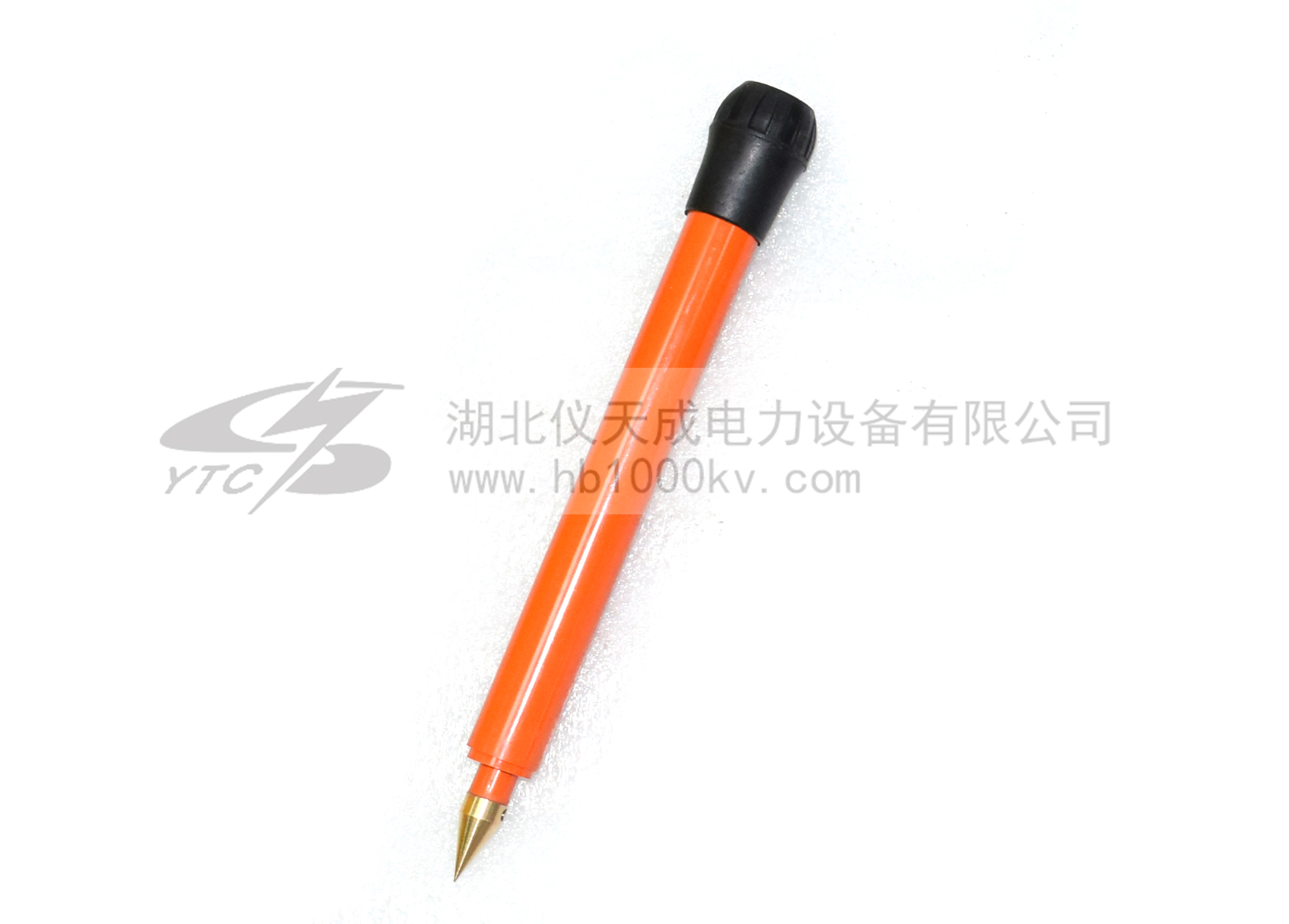

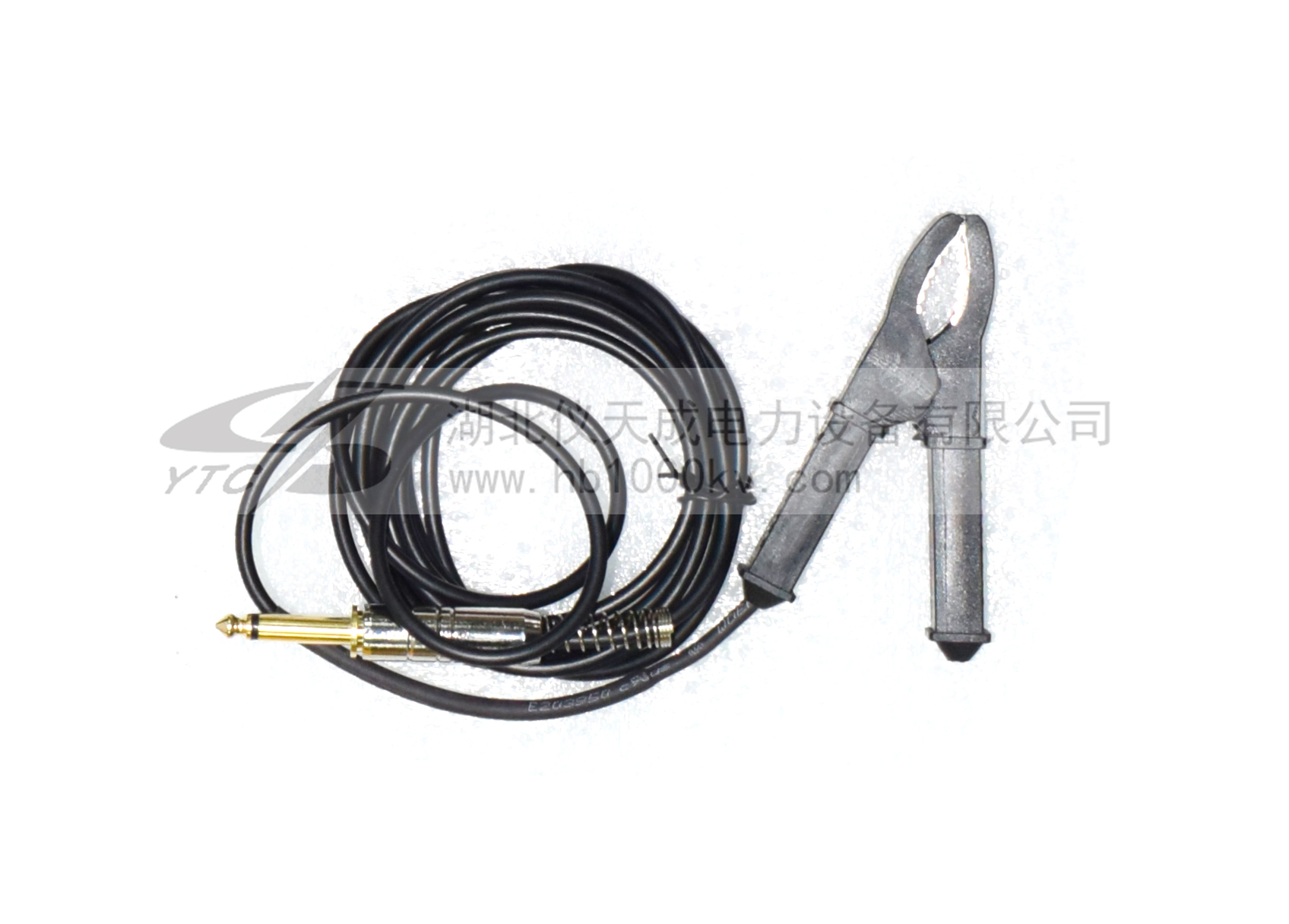

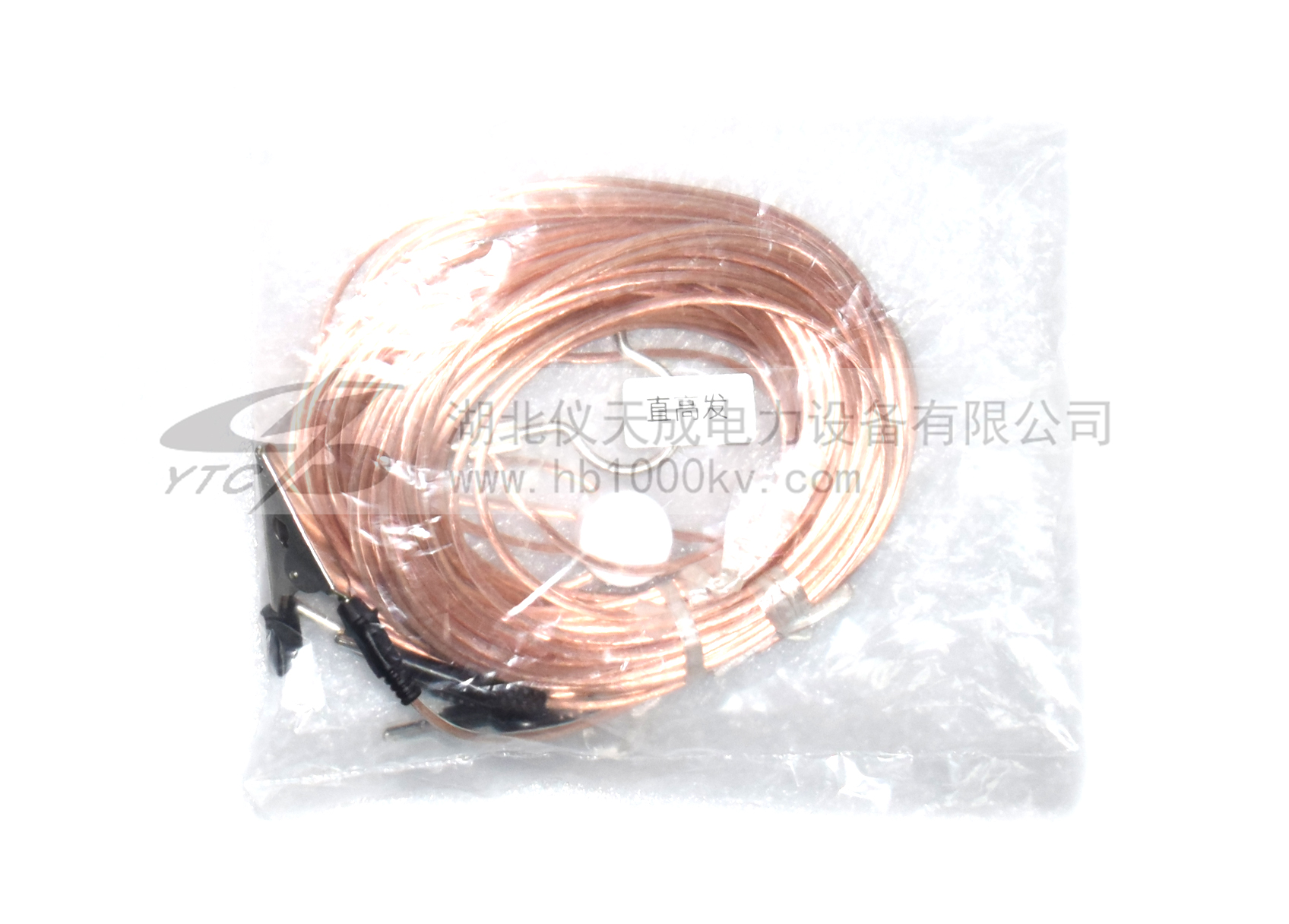

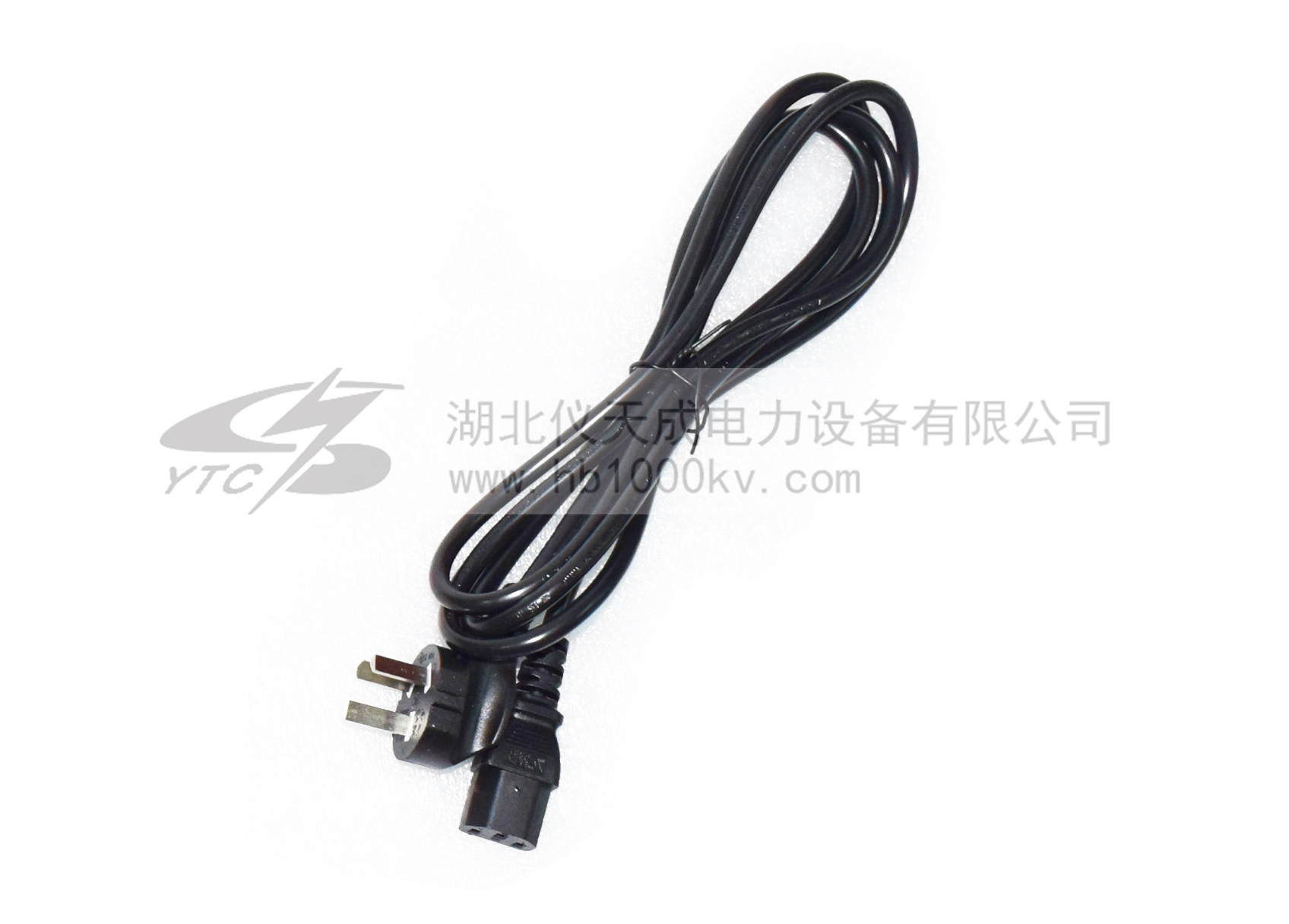

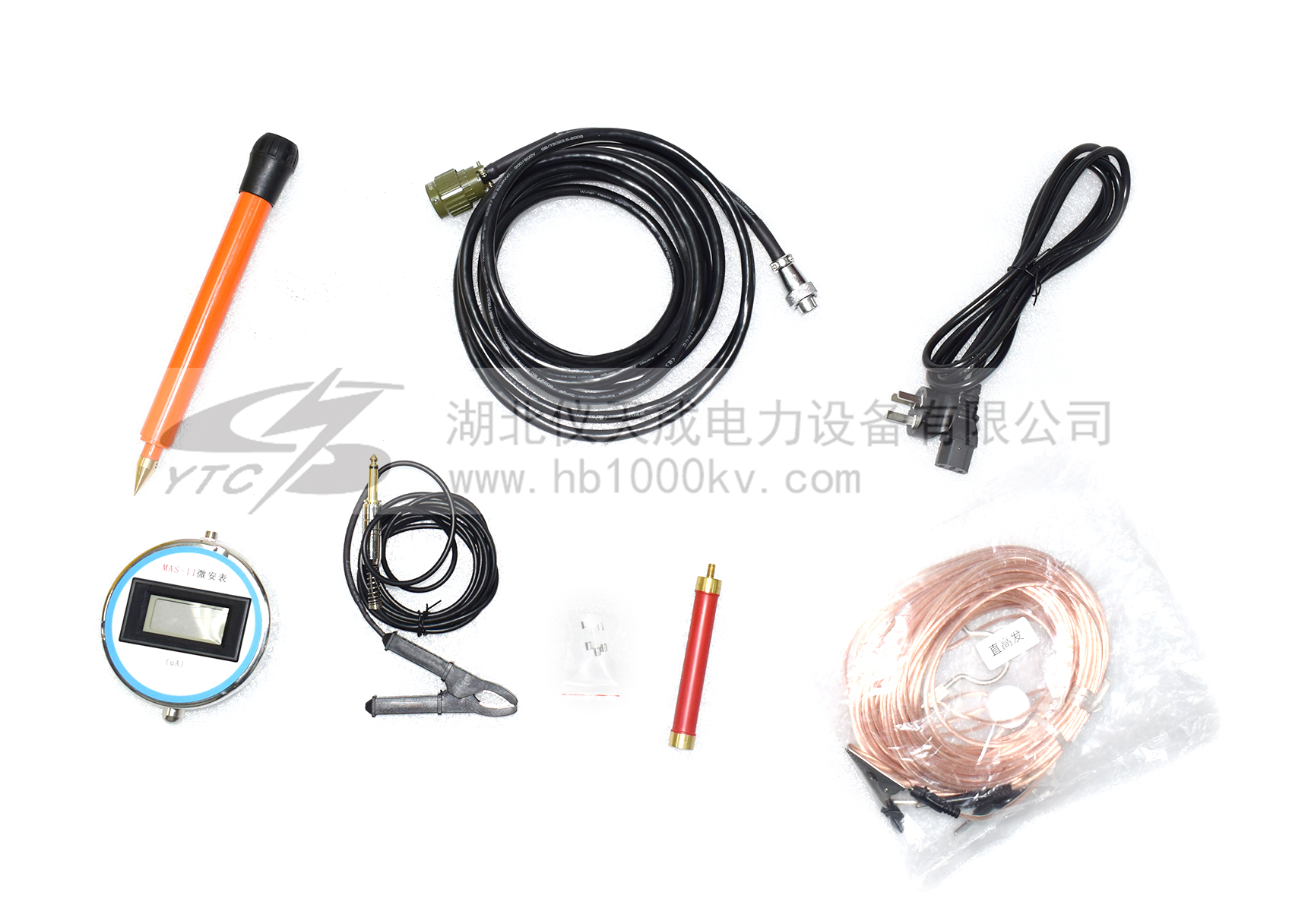

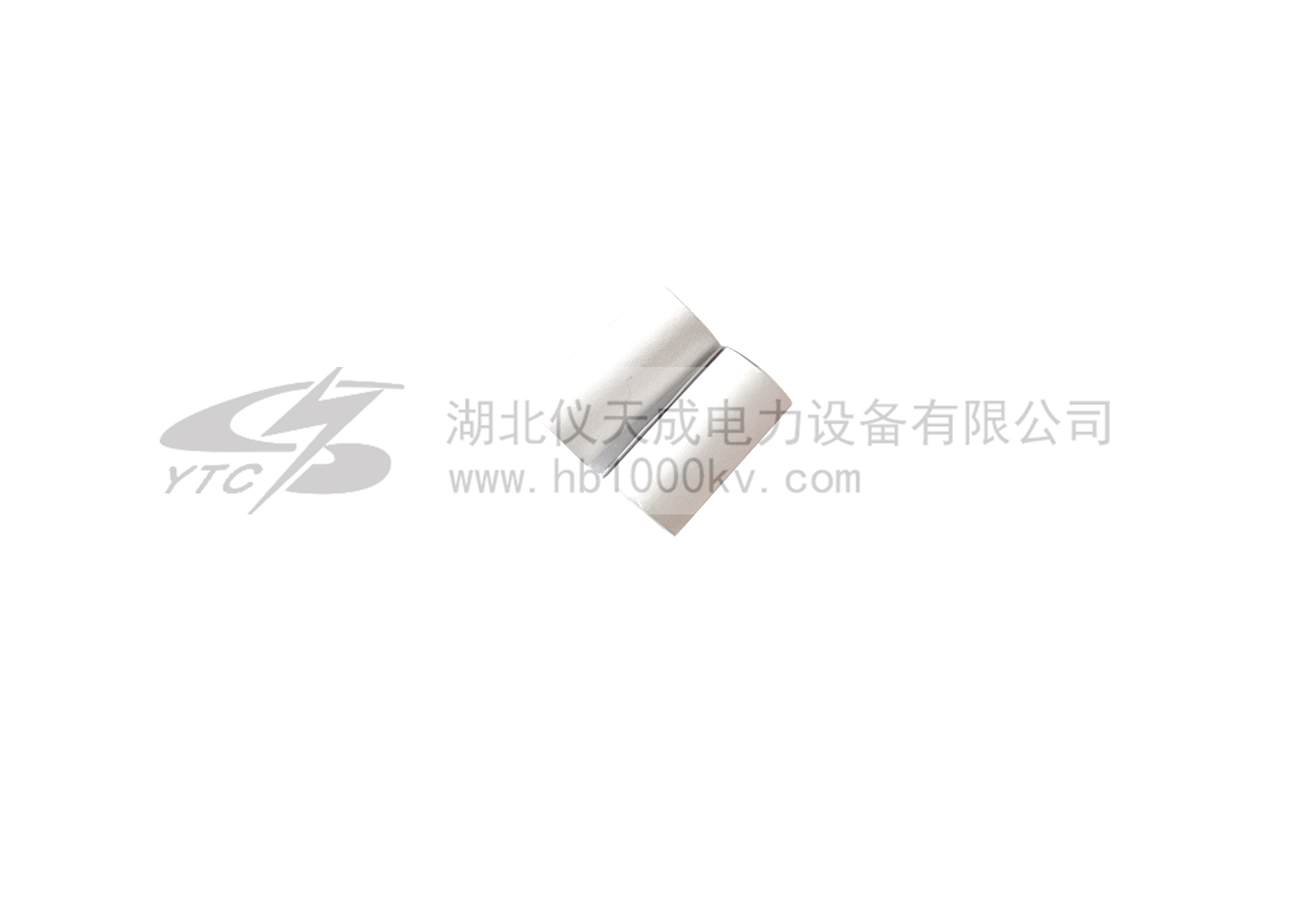

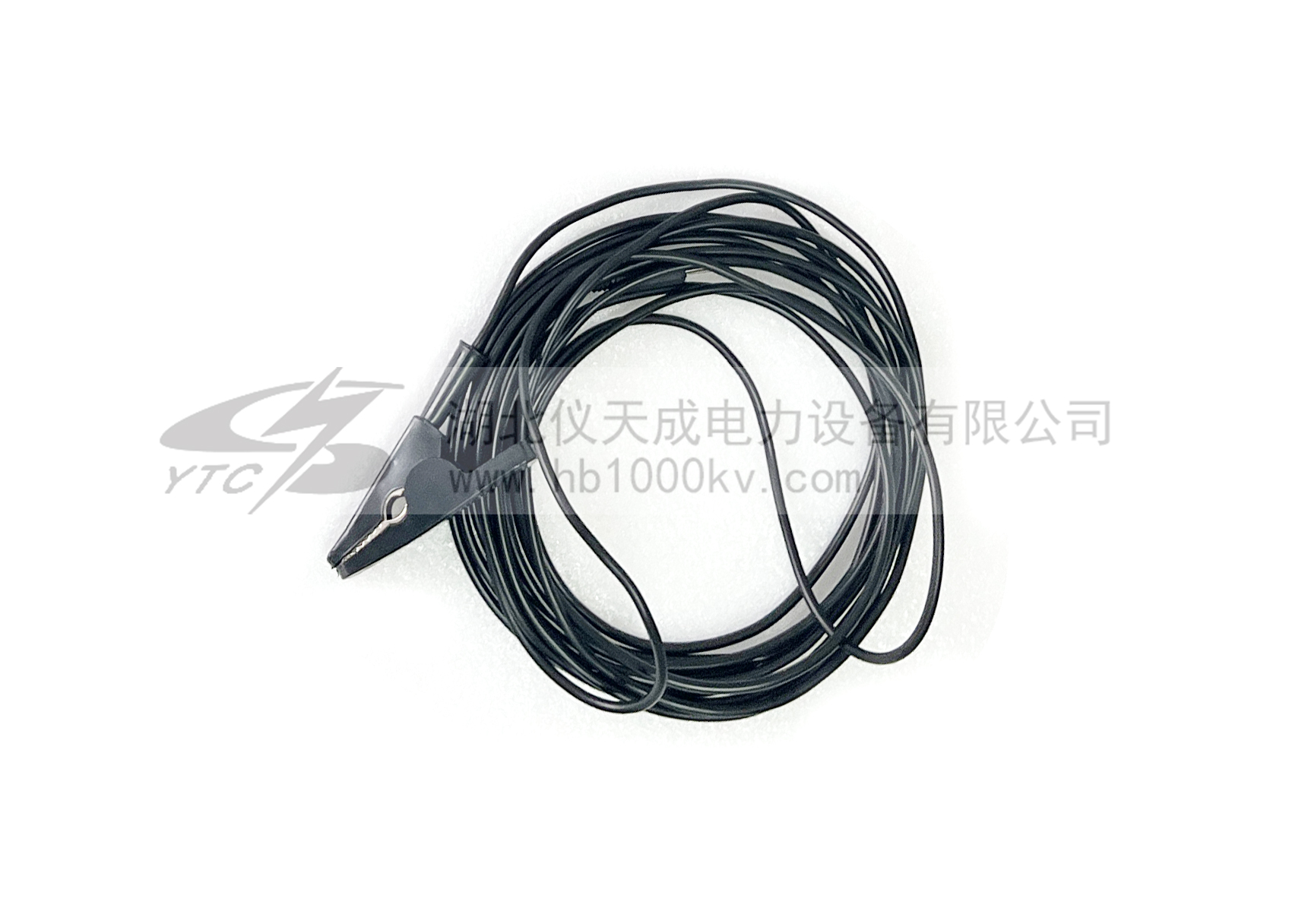

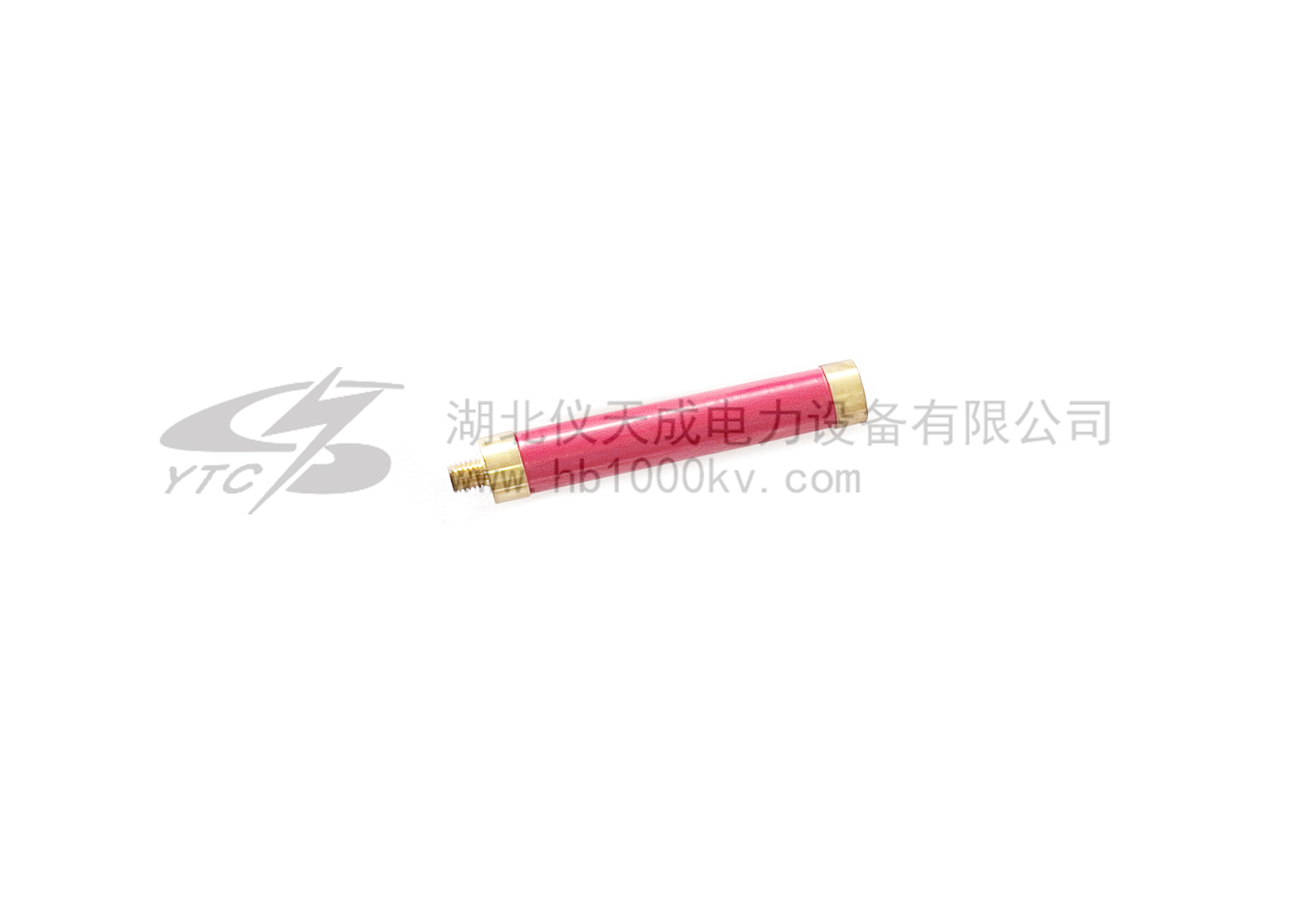

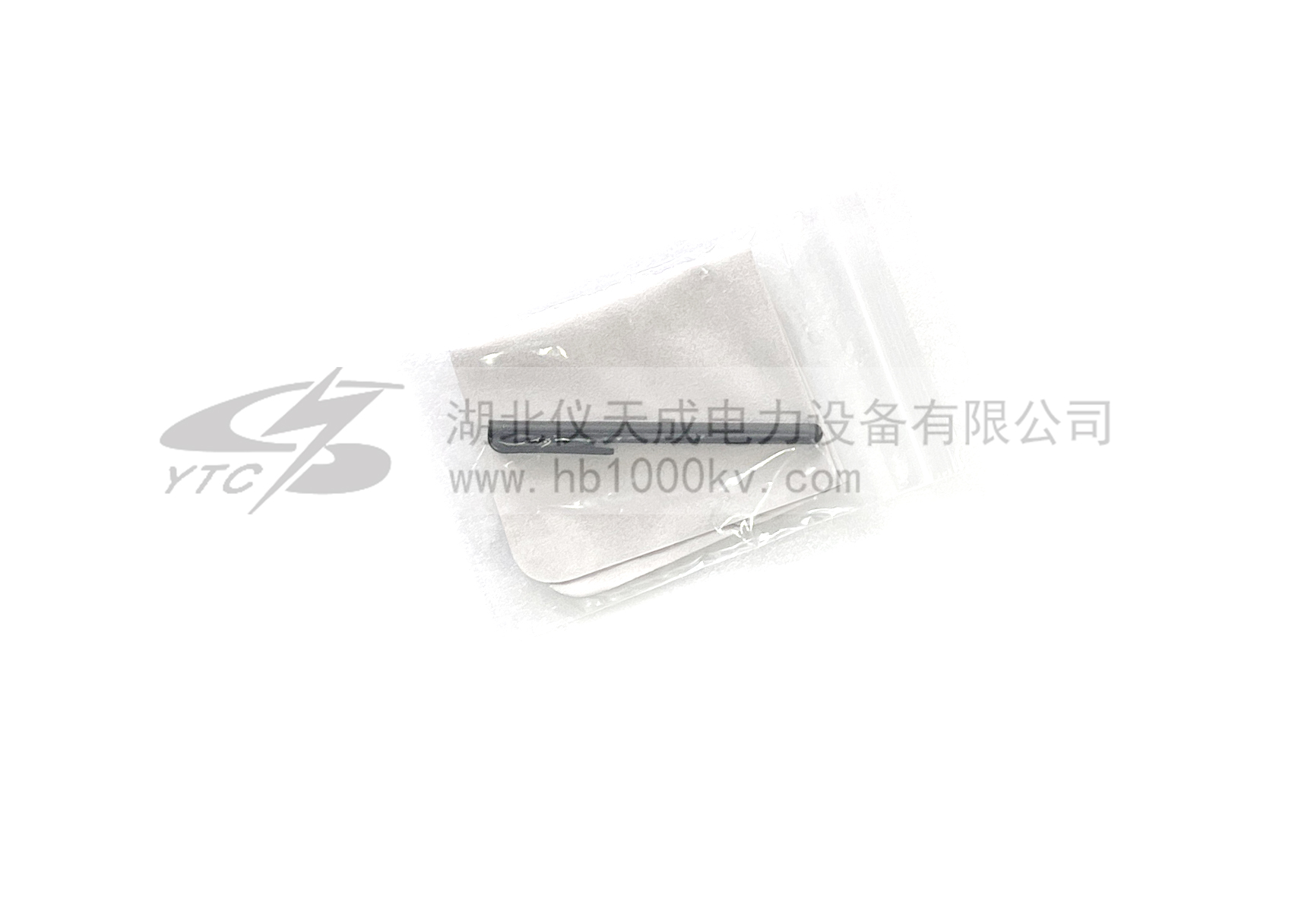

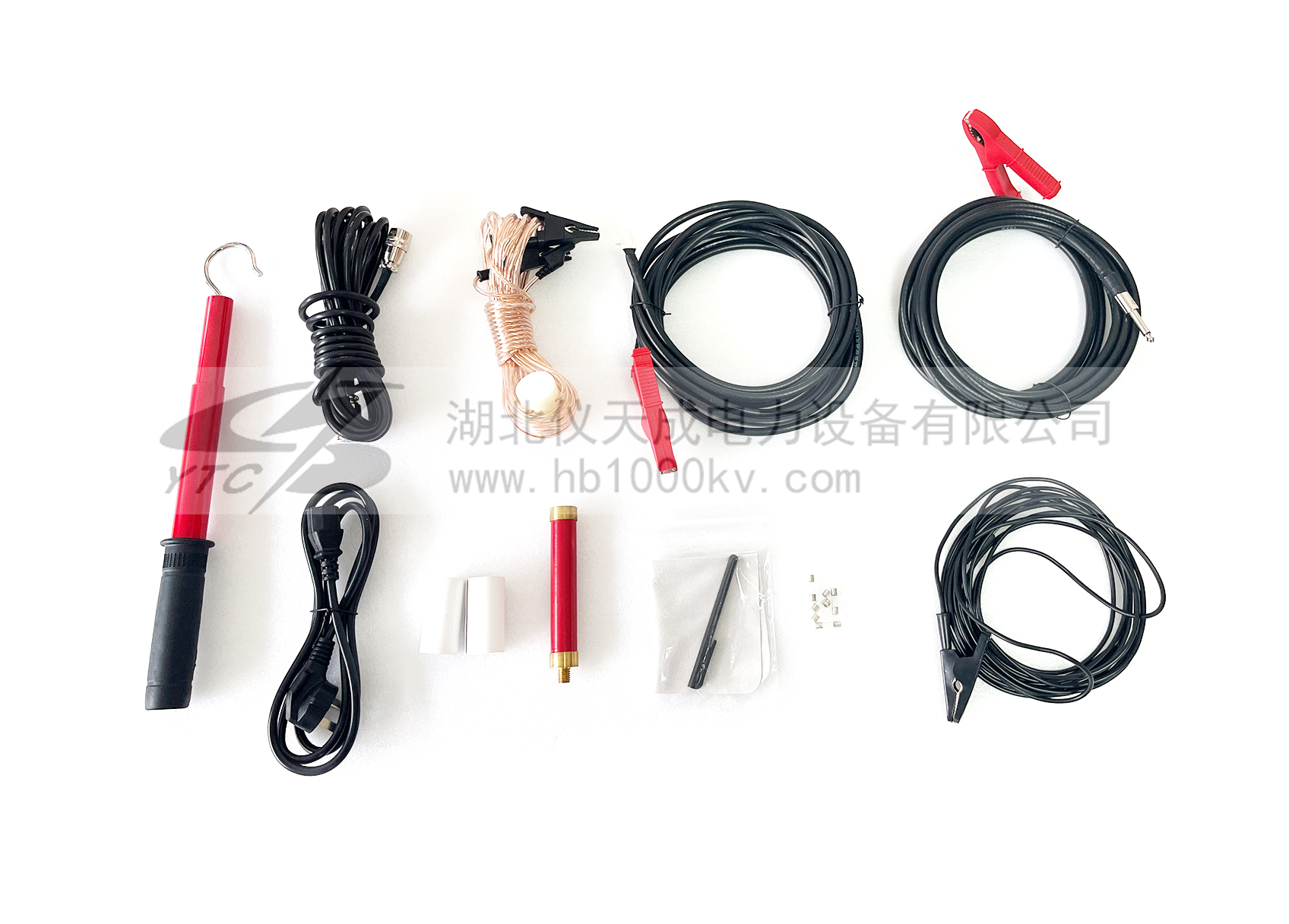

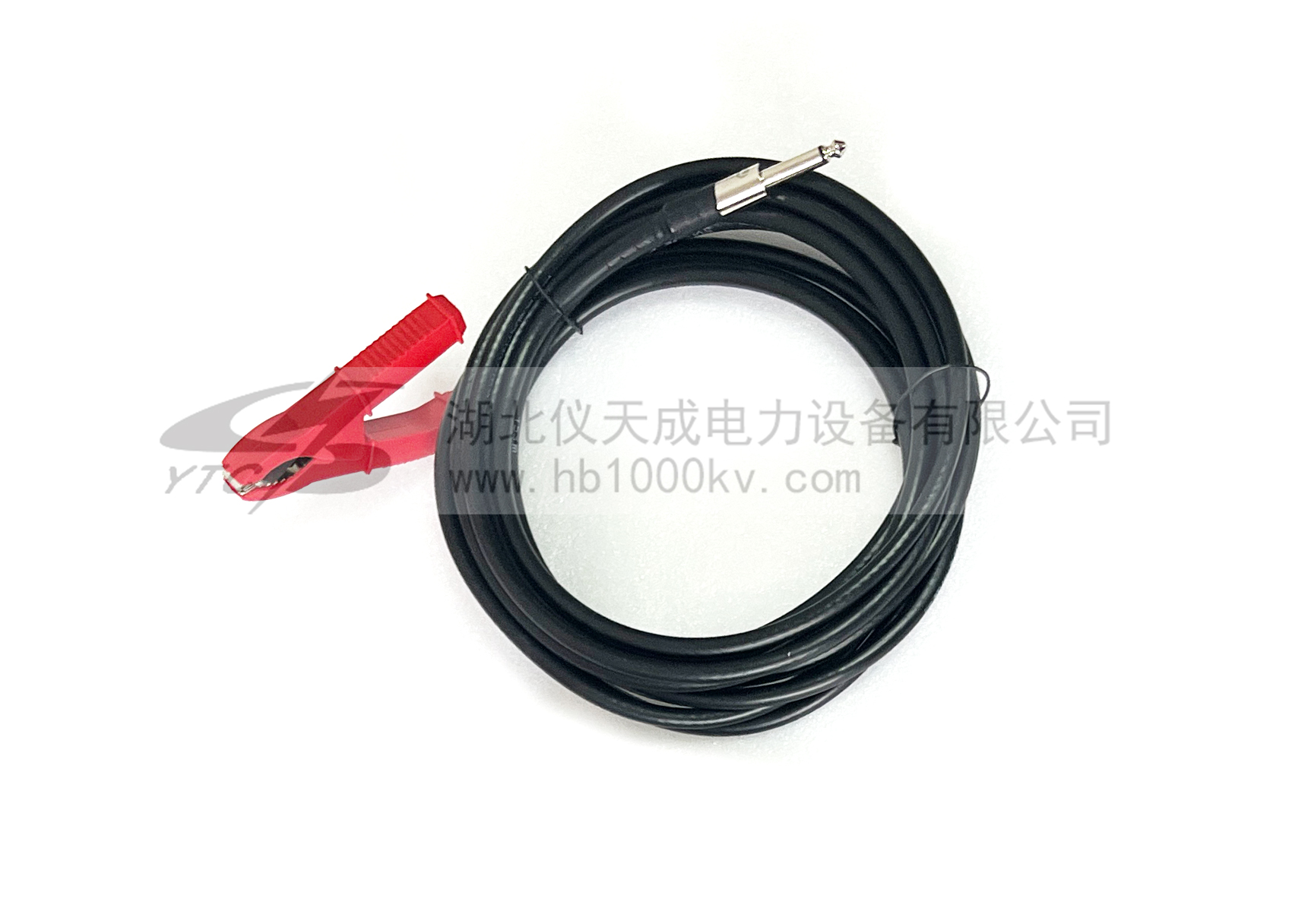

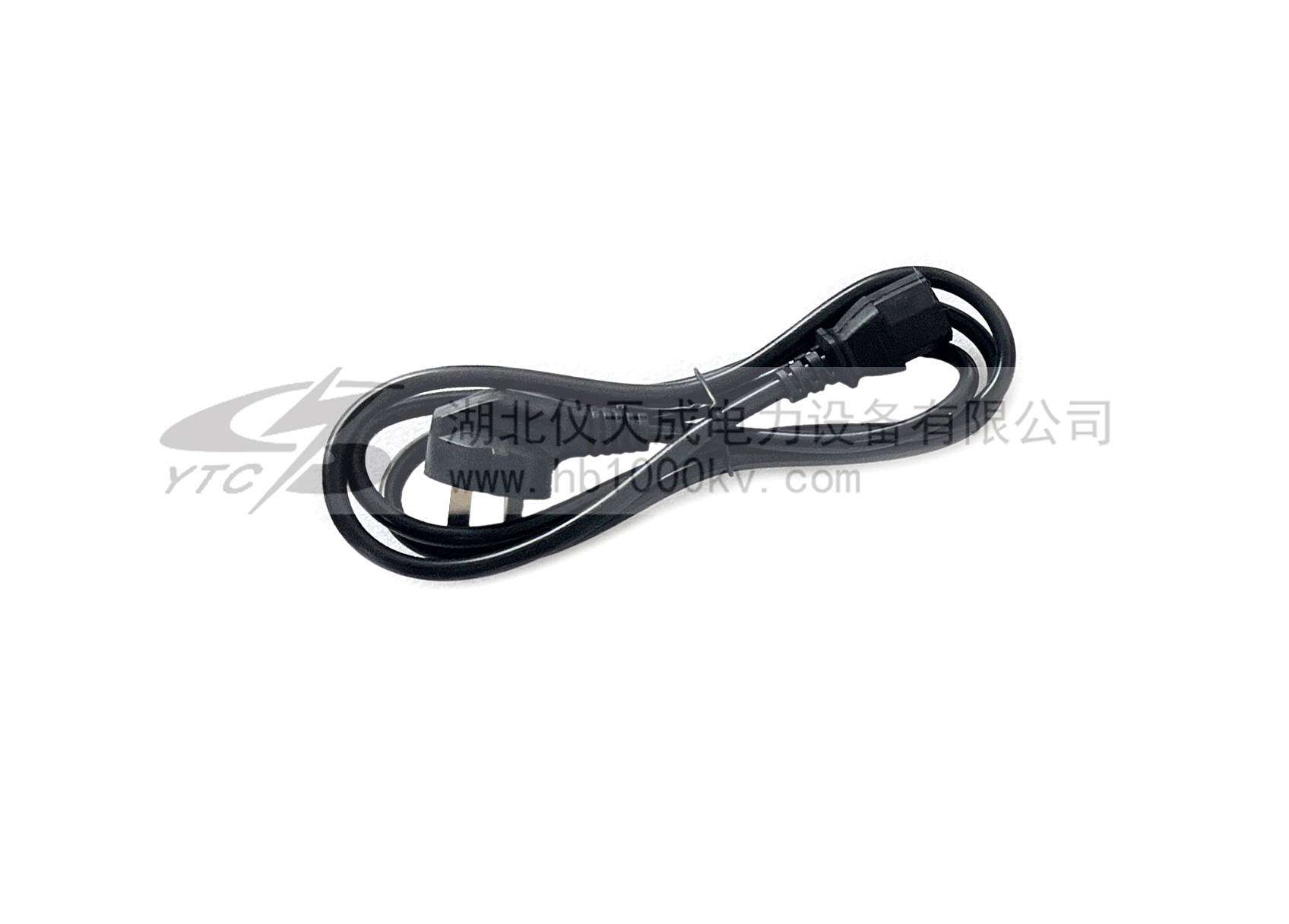

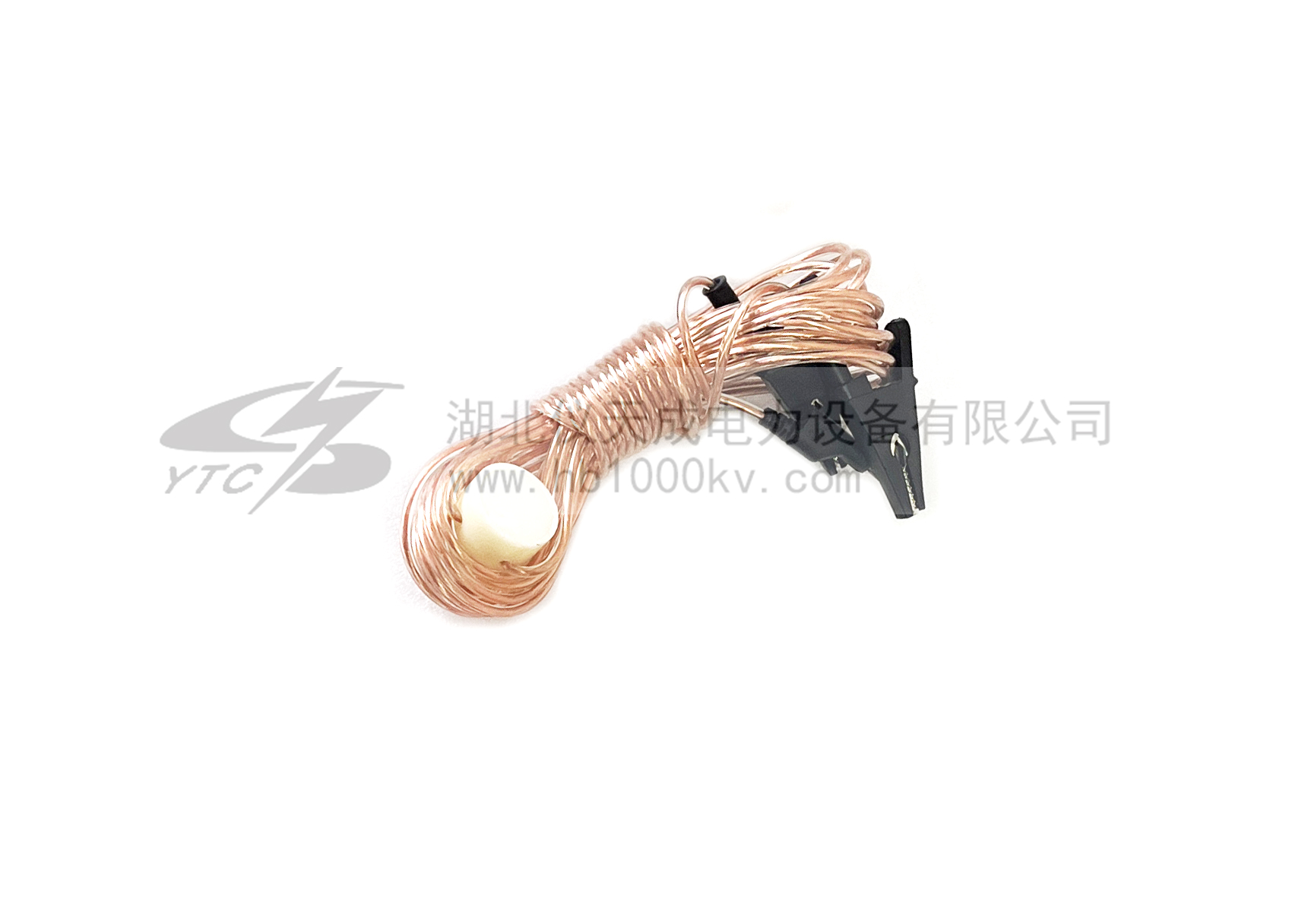

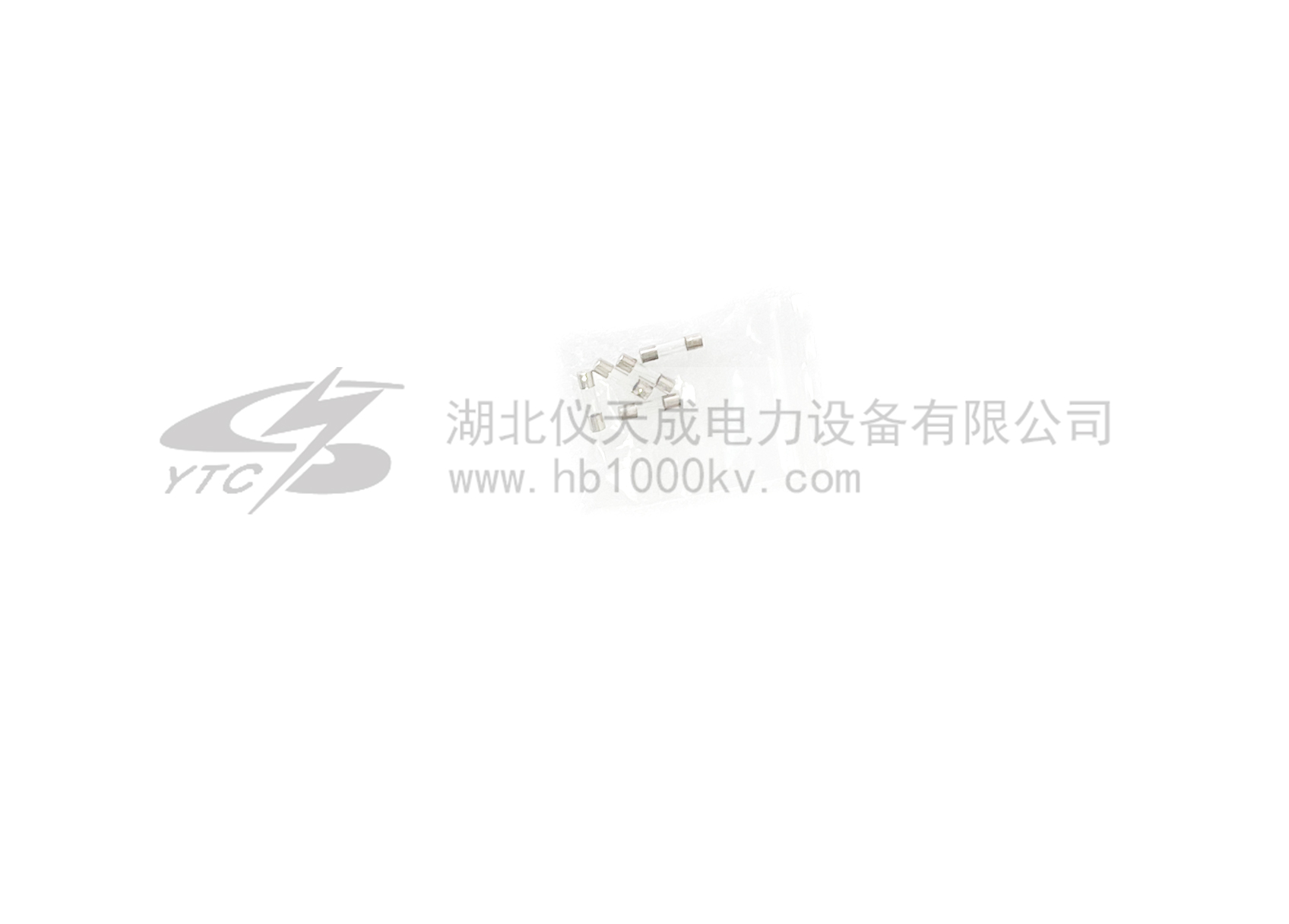

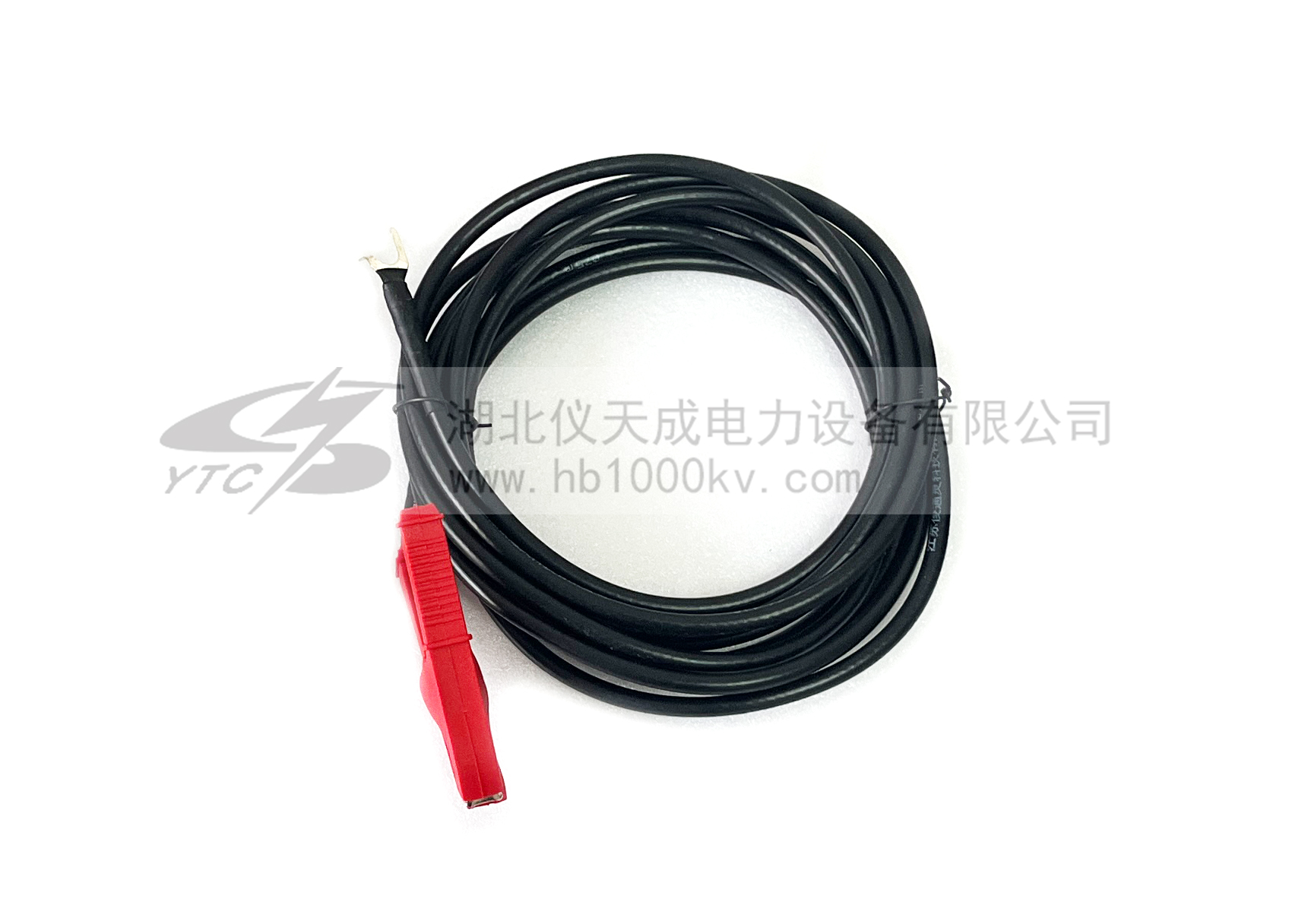

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。

操作視頻 OPERATING VIDEO
售后保障 AFTER-SALE PROTECTION
