YTC6220E 網絡基站定相核相儀

        YTC6220E網絡基站定相核相儀,簡稱網絡基站定相核相儀,是為了解決同時遠程在線測試高低壓相位、核相、頻率、驗電等而研發制造的。通過網絡基站定相,可以準確識別標準A相、B相、C相,完成統一色標工作。本產品具有普通無線高壓核相儀、無線高壓衛星授時定相核相儀、無線高壓驗電器產品的功能,用戶可以根據實際需要選購?fù)瑫r(shí)帶電流測試功能的鉤式探測器。
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

        YTC6220E網絡基站定相核相儀,簡稱網絡基站定相核相儀,是為了解決同時遠程在線測試高低壓相位、核相、頻率、驗電等而研發制造的。通過網絡基站定相,可以準確識別標準A相、B相、C相,完成統一色標工作。本產品具有普通無線高壓核相儀、無線高壓衛星授時定相核相儀、無線高壓驗電器產品的功能,用戶可以根據實際需要選購?fù)瑫r(shí)帶電流測試功能的鉤式探測器。

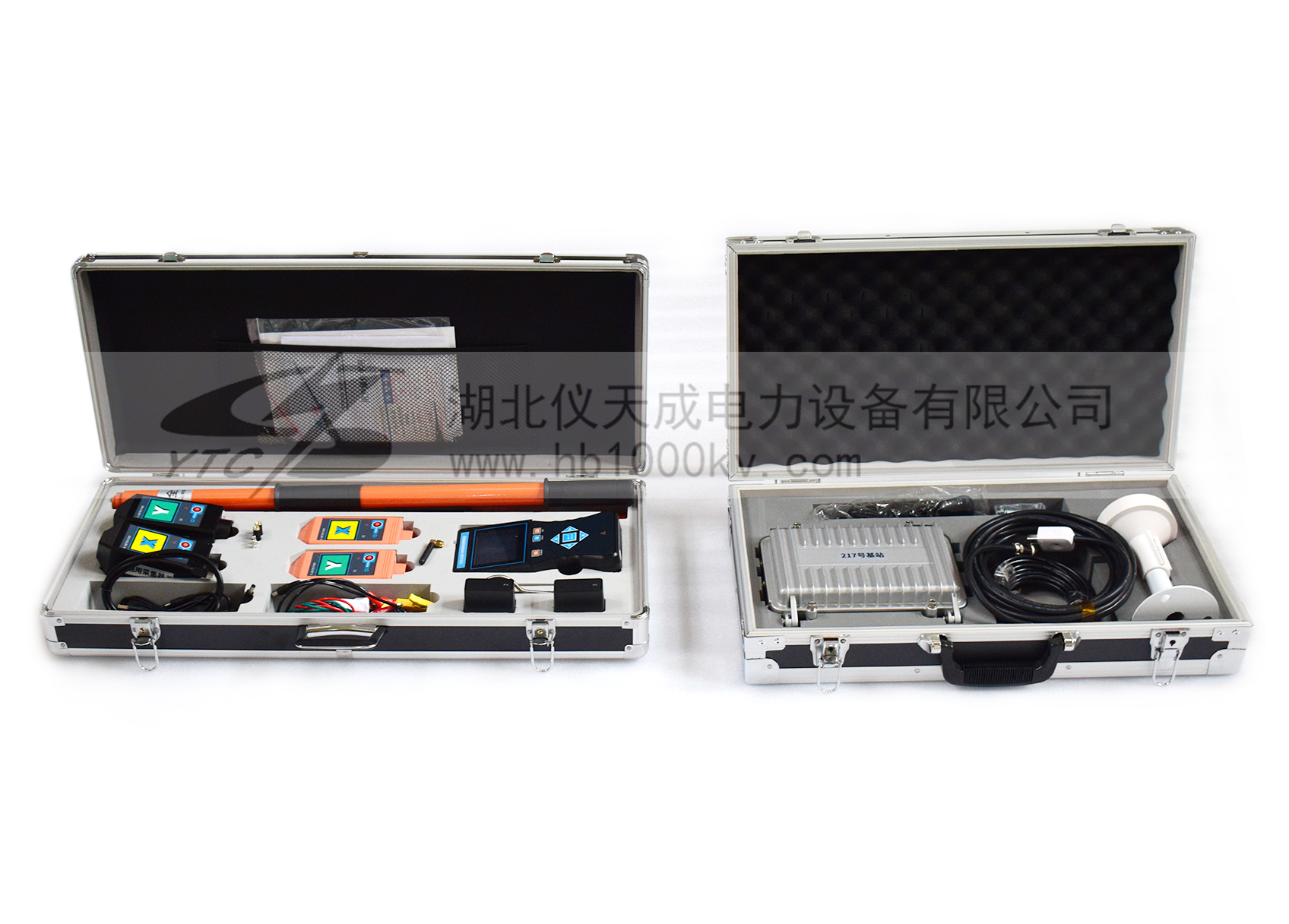

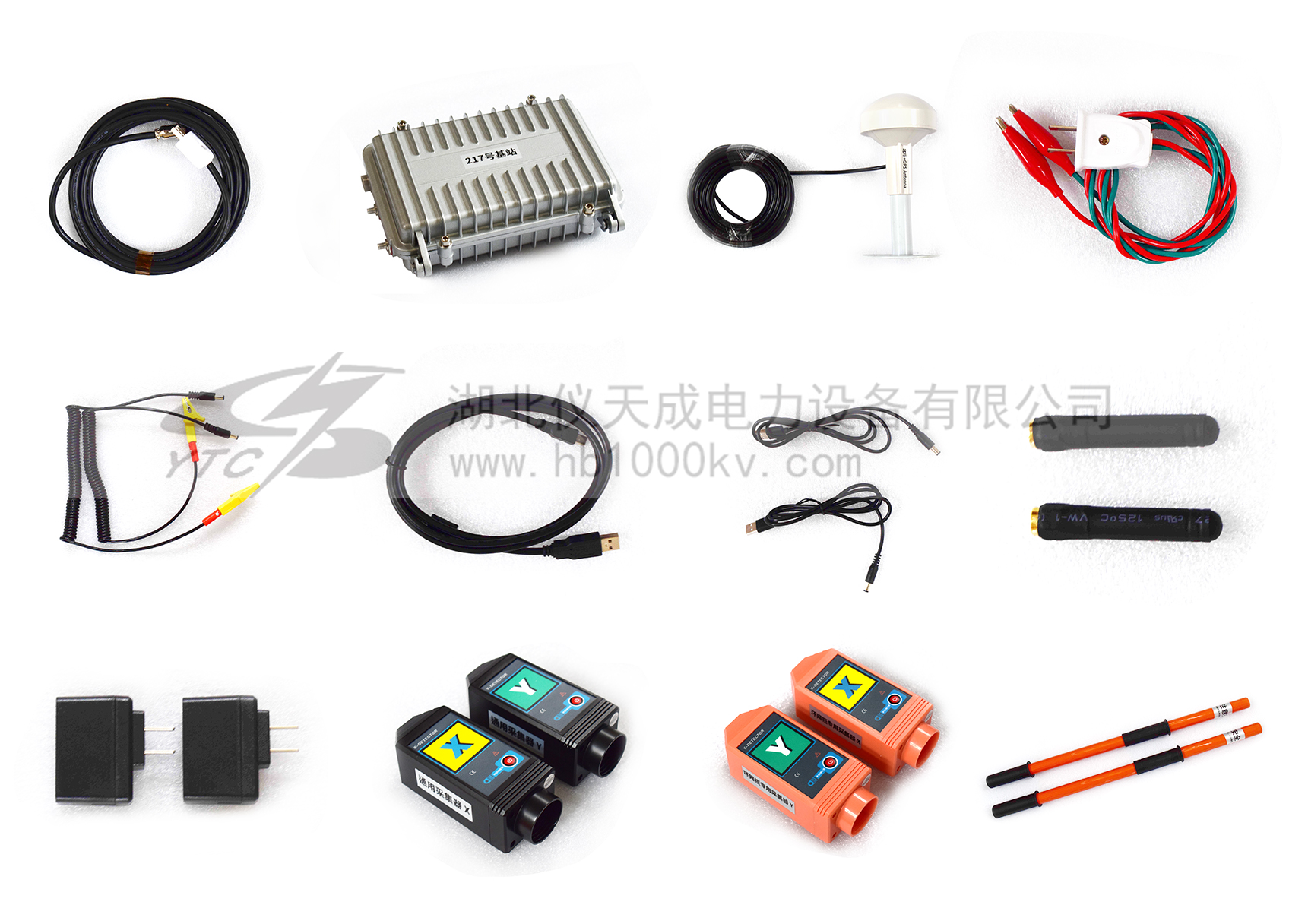

        本產品整套系統及設備由全球衛星定位系統、基站群、服務器群、2G/3G/4G通訊網絡、315MHz/433MHz無線通訊模塊、手持接收器、探測器(采集終端)、GPS天線、4G天線、4G卡、伸縮絕緣桿等組成。
        全球衛星定位系統:基站、手持接收器都內置六合一多模衛星授時模塊,支持多種衛星導航系統,包括中國的 BDS(北斗衛星導航系統),美國的GPS,俄羅斯的GLONASS,歐盟的GALILEO,日本的QZSS以及衛星增強系統SBAS(WAAS,EGNOS,GAGAN,MSAS),包含32個跟蹤通道,可以同時接收六種衛星授時系統的GNSS信號,并且實現聯合授時及定位,確保測試精準。

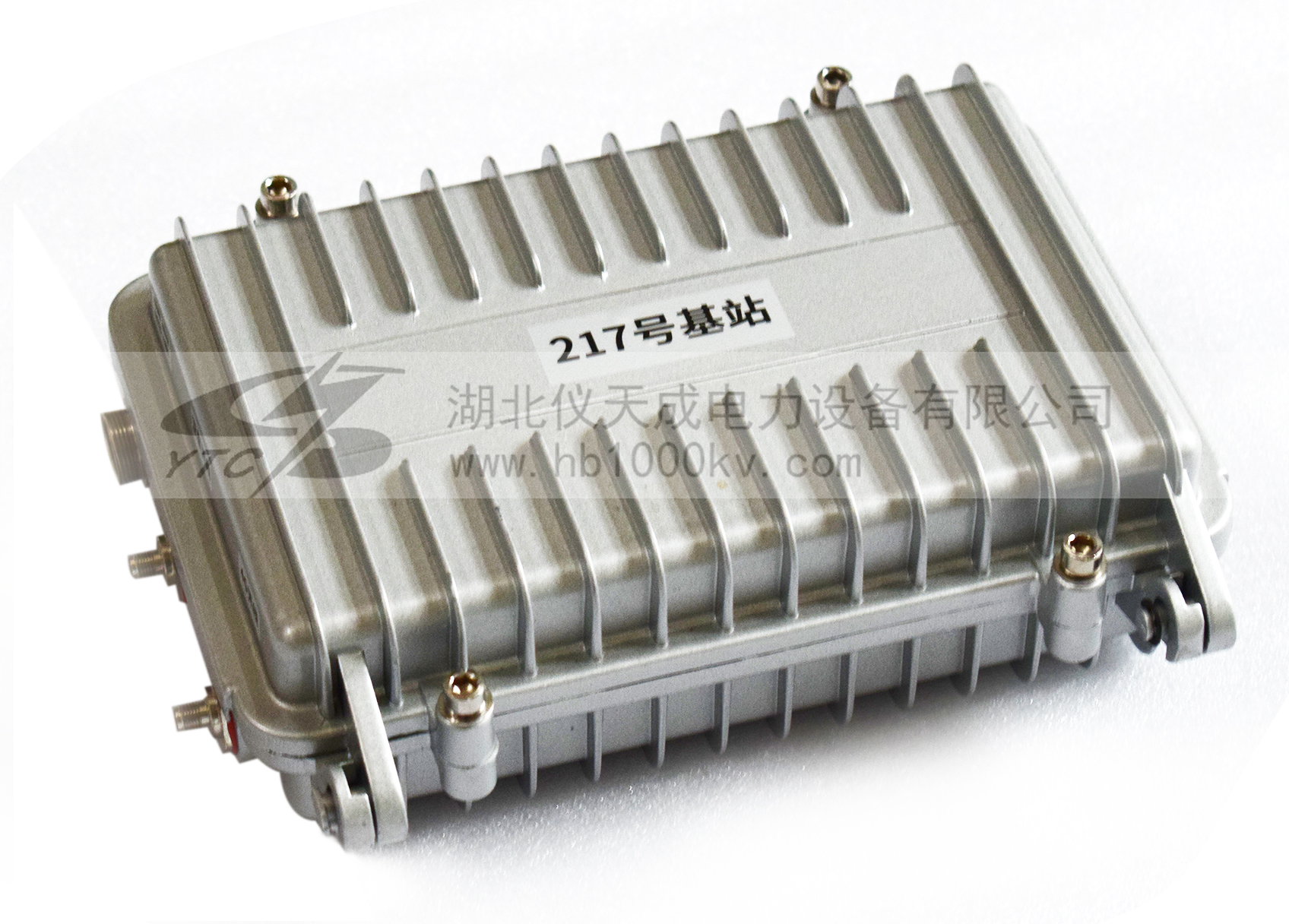

        基站群:基站群由多個基站組成,本系統設計可以兼容255個基站。基站采用全鑄鋁外殼,防水設計,安裝于10kV變壓器二次輸出端。其內置GPS模塊、4G模塊、315MHz/433MHz無線通訊模塊,作為參考標準源,基站將采集到的相位、頻率等信號通過互聯網傳送給服務器,基站檢測到的數據作為比對標準源,采集器檢測到的數據與基站源數據對比。

        服務器群:多個服務器組成服務器群,服務器可以分別接收基站、手持接收器、采集器傳來的數據。服務器先將采集器的數據與基站的數據進行分析對比,得出相位差等參數,再將分析結果發送給各手持接收器,手持接收器使用人員就能實時接收任一采集器所檢測到的相位信息,可以準確識別標準A相、B相、C相,包括地下室沒有任何通訊信號的場所定相核相,并統一色標工作。

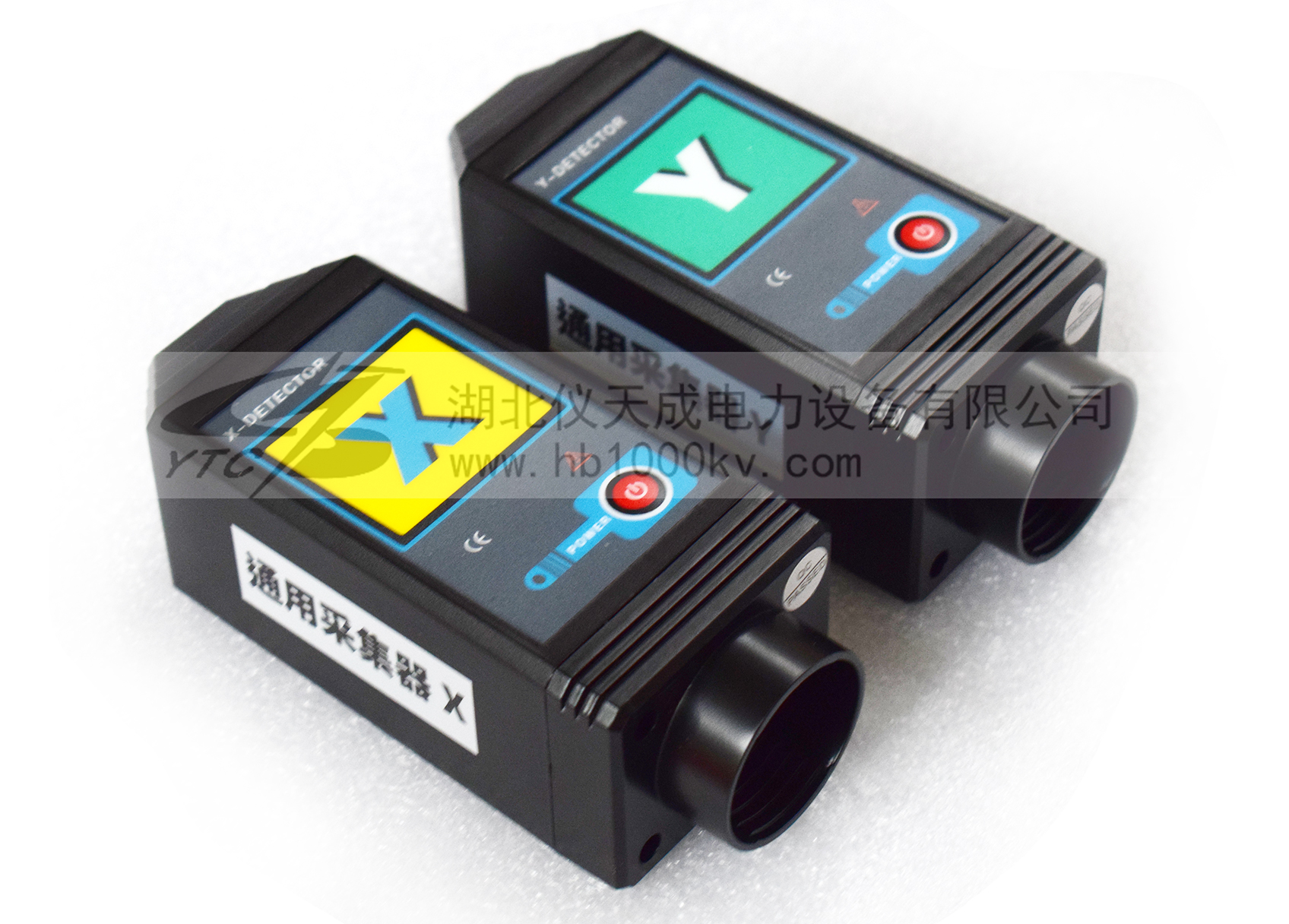

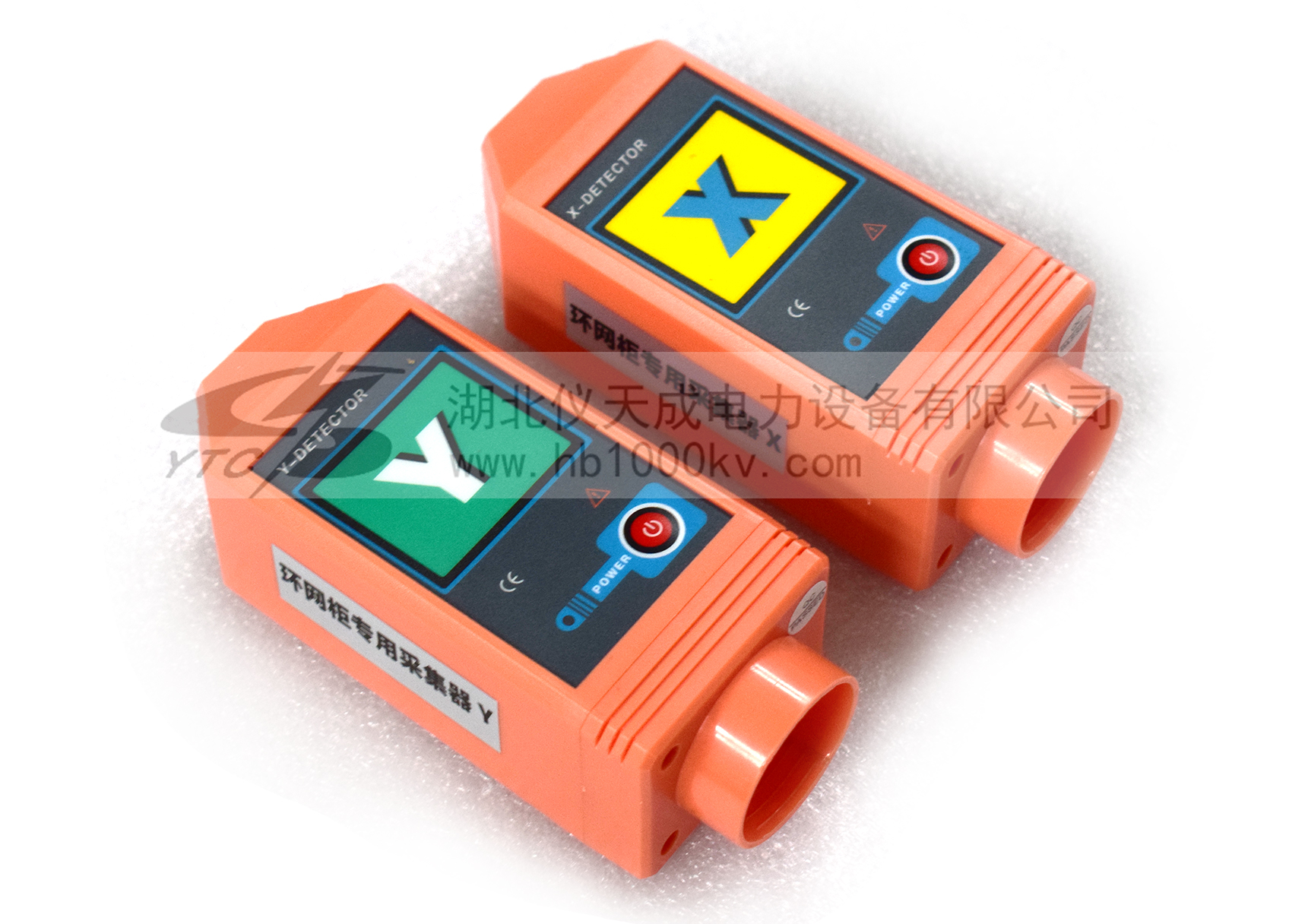

       探測器:分核相、電流不同功能的探測器,探測器都內置有GPS模塊、4G模塊、315MHz/433MHz無線通訊模塊,其中電流探測器一體化鉤式設計,內置多層柔性線圈。315MHz/433MHz無線通訊模塊便于手持接收器近距離抄表使用;GPS模塊、4G模塊與服務器通訊并傳輸數據;多層柔性線圈用于采集電流及電流波形、頻率、相位等信號。

        柔性線圈(測電流功能選配):即Rogowski Coil(洛氏線圈),采用多層羅氏線圈技術,是一個在非鐵磁性材料上均勻纏繞的環形線圈,多層,無磁滯效應,幾乎為零的相位誤差,相位誤差越低,高壓核相就更加準確;柔性線圈無磁飽和現象,線性度極高,能滿足測試大電流。輸出信號是電流對時間的微分,通過對輸出電壓信號進行積分,就可以真實還原輸入電流,其測量電流范圍可從毫安級到上萬安。采用多層柔性線圈的目的一是提高檢測漏電流的分辨率,可以達到10mA,同時解決測試大電流、高次諧波電流(可達400次)、復雜波形電流、瞬態沖擊電流并還原其波形。

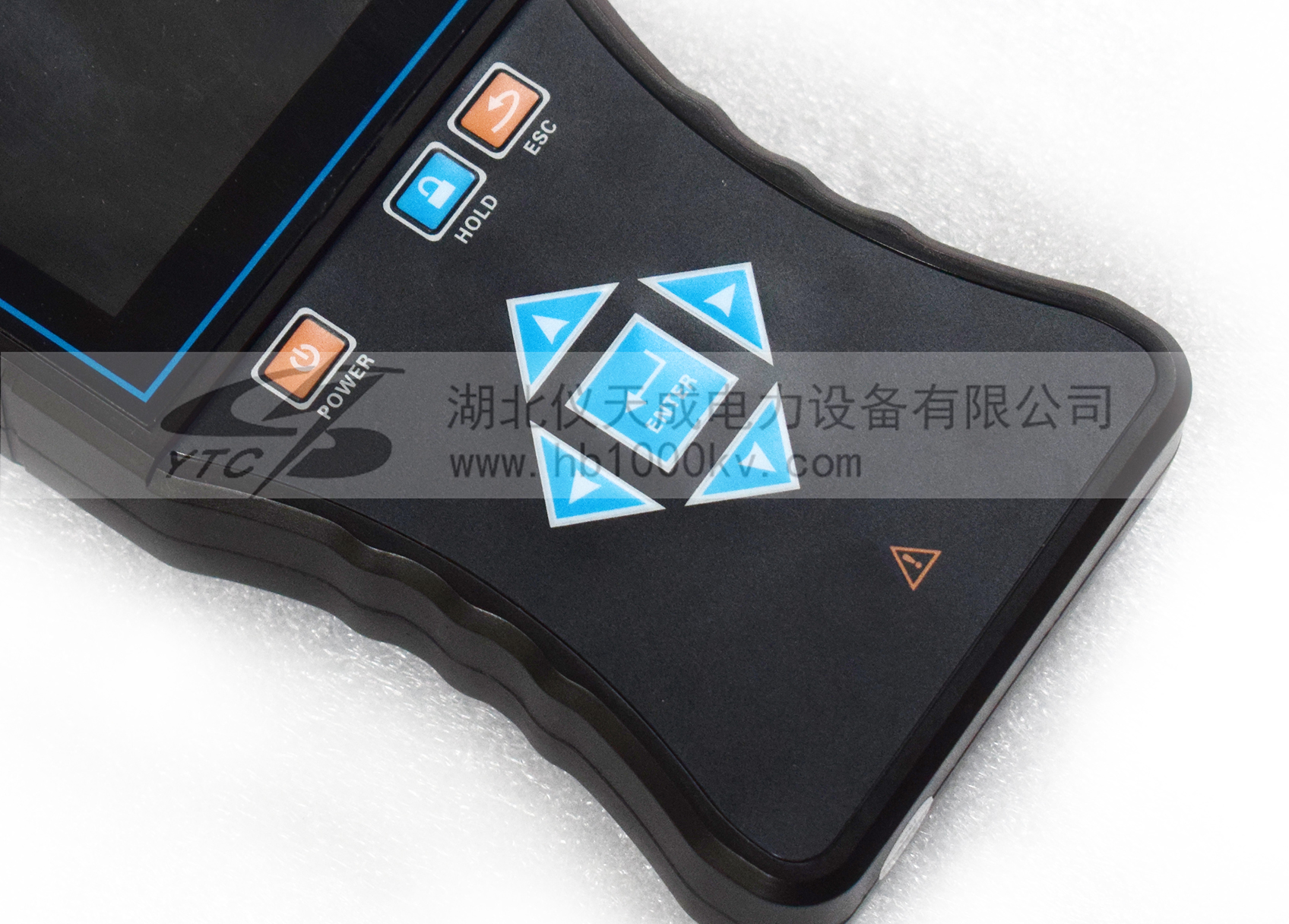

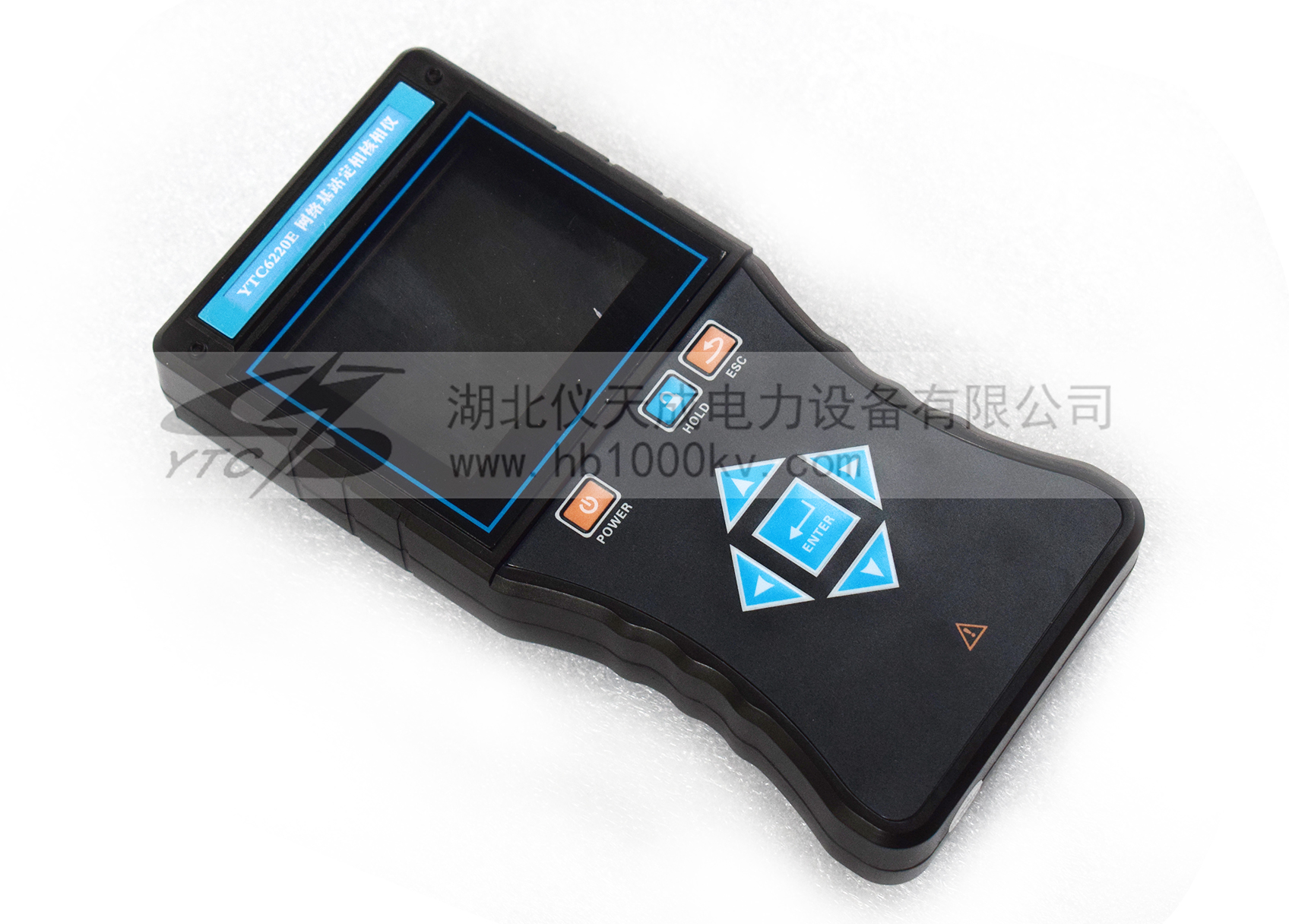

        手持接收器:采用3.5寸真彩液晶屏設計,內置GPS模塊、4G模塊、315MHz/433MHz無線通訊模塊,接收服務器發送的數據,也可以對采集器、基站抄表。接收器同屏顯示實時相位、頻率、電流等信息,具有“X信號正常、Y信號正常、A相、B相、C相、同相、異相”等語音提示,清晰直觀,不同功能的接收器顯示內容有差別。

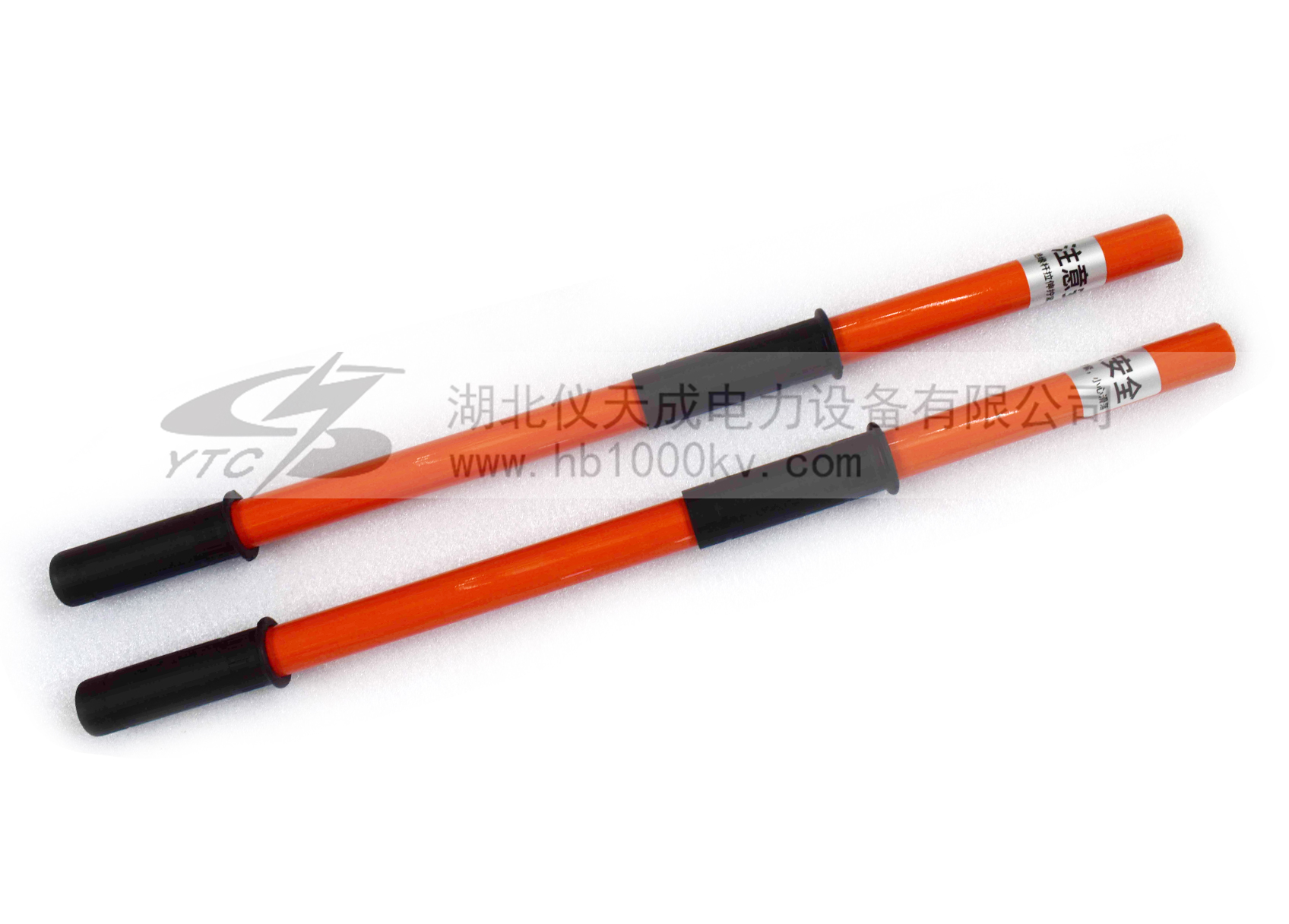

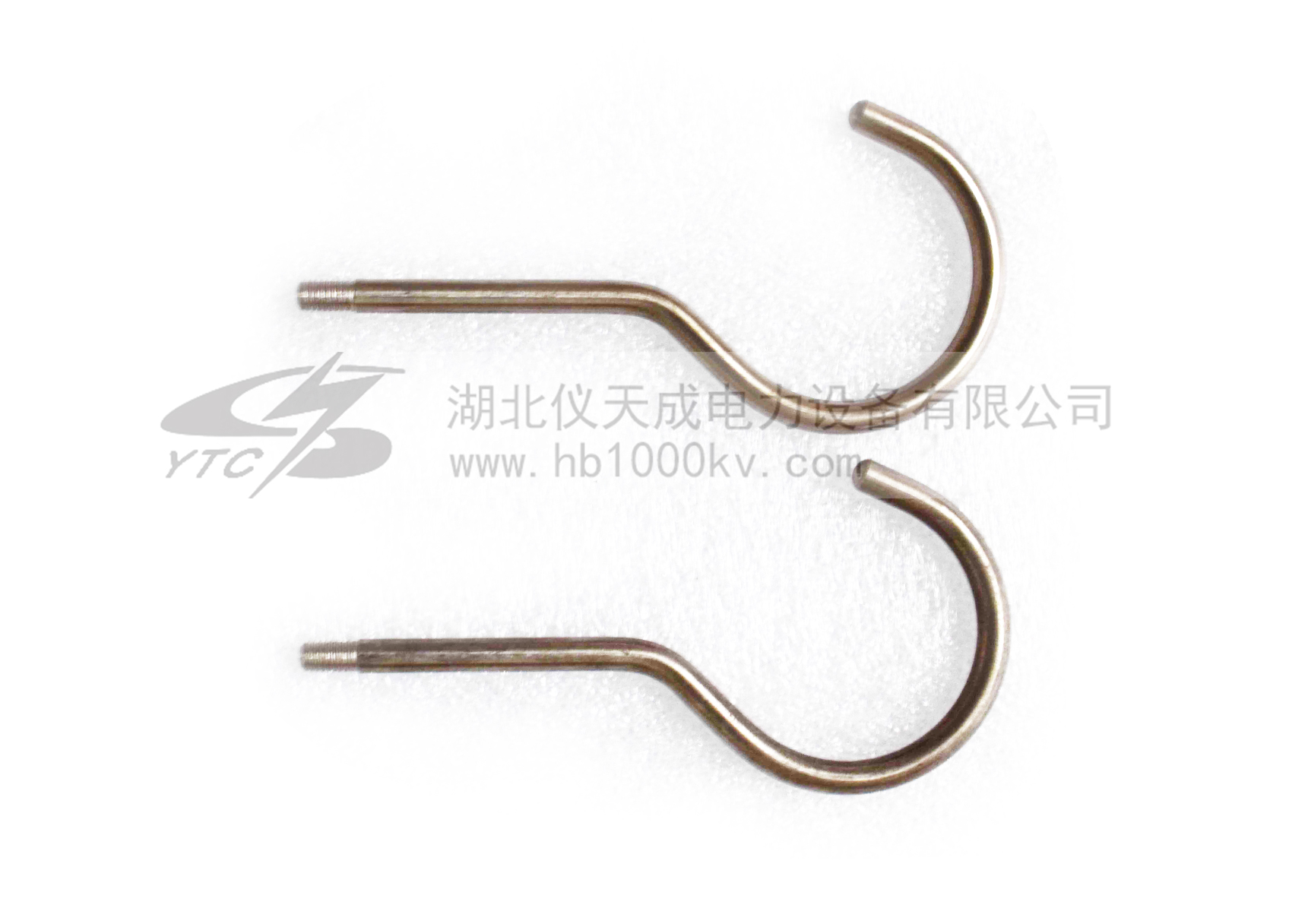

        絕緣桿:伸縮絕緣桿,拉伸后長約3米,收縮后約0.6米,輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點,連接采集器,可以掛在線路中測試,也可以根據實際需要加長或減短絕緣桿的長度。

        核相時: 空曠地面普通核相距離可達160m,衛星授時核相距離大于500km,能對1V~550kV的電壓線路全智能核相,也可用于高壓線路和完全密封的環網柜低壓感應點核相,其中35kV以下的裸導線探測器可以直接接觸核相,35kV以上的裸導線采用非接觸式核相,非接觸核相是將探測器逐漸靠近被測導線,當感應到電場信號時就可以完成核相,這樣無需直接接觸高壓導線,安全可靠!

       整套系統設備非常復雜,服務器、部分基站本公司協同國家電網、南方電網、中國移動等公司已建成。用戶只根據實際需要選購不同功能、不同數量的采集器、手持接收器、基站即可,基站同一管轄區內可以安裝3~5臺。這樣就完全實現電網參數智能化、網絡化、遠程在線遙感遙測的目的。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

系統功能 網絡定相核相,地下室沒有任何通訊信號的場所定相核相,本地核相;電流、頻率、相位、相序、驗電等測試(根據需要選購測試電流功能的探測器)

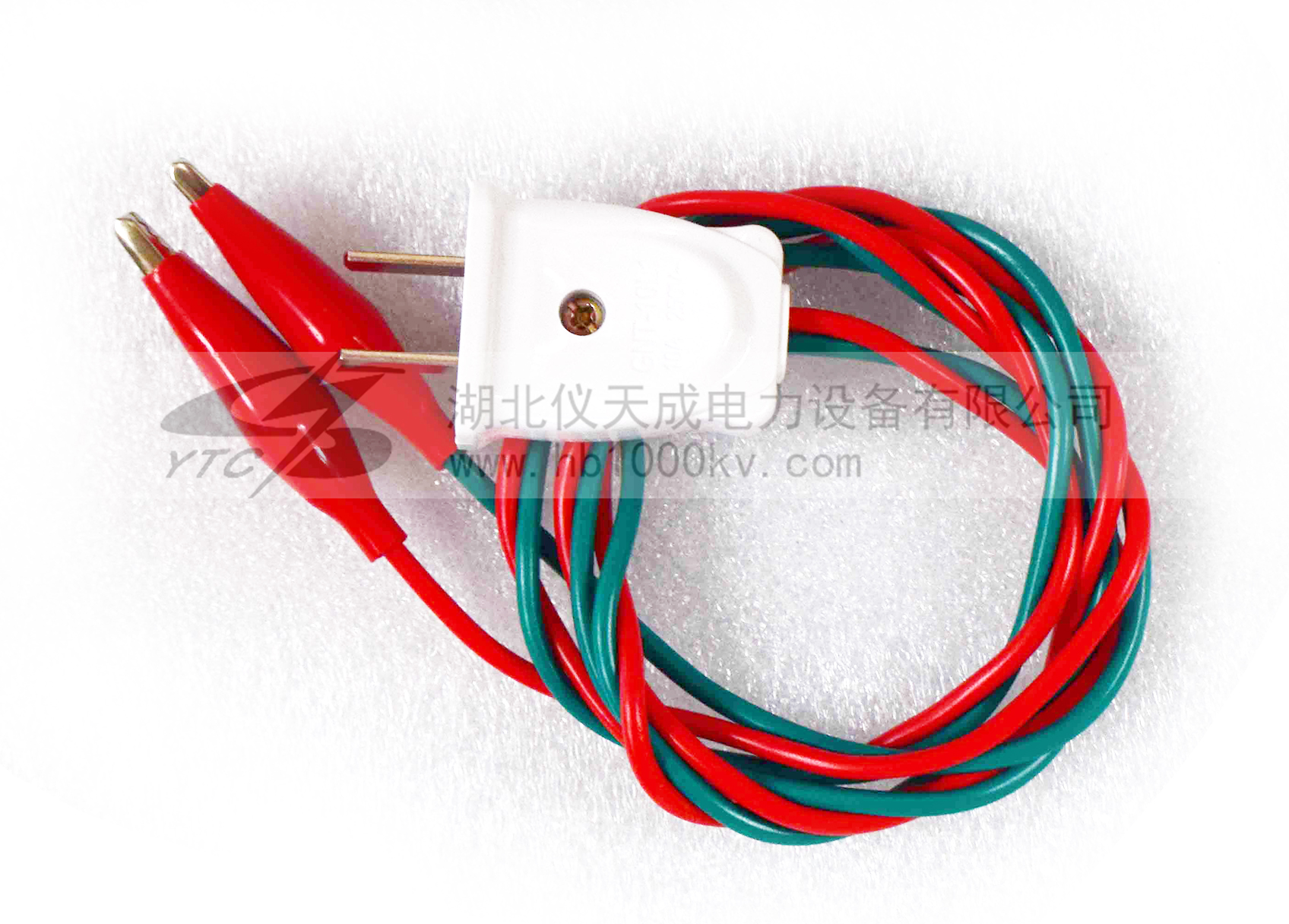

電    源 基  站:AC 380V (三相四線)
接收器:7.4V可充鋰電池,連續工作約4小時
探測端:3.7V可充鋰電池,連續工作約8小時
核相模式 基站定相核相模式、衛星授時模式、普通核相模式
電流測試 鉤式CT,內置柔性線圈檢測電流(選購電流功能的探測器)
電流采集器 一體化鉤式設計,可測試Φ168mm的導線,或Φ168mm×245mm的母排(選購)
RF頻率 315MHz、433MHz無線傳輸
通訊方式 基站與服務器采用4G通訊,手持接收器與服務器采用4G通訊,接收器與采集器采用315MHz/433MHz無線通訊,確保網絡通訊安全穩定。
核相距離 衛星授時核相距離達500km以上
本地核相距離約160m
探測器與接收器通訊距離約80m
顯示模式 3.5寸真彩液晶屏顯示
量    程 核相電壓等級:AC 1V~550kV
相位:0°~360°
電流:0~20000A(選購)
頻率:45Hz~75Hz
分 辨 力 1°;0.01A(選購);0.1Hz
精    度(23℃±5℃,80%RH以下) 基站定相核相、衛星授時核相: ≤±10°
(當基站或測量端的電網負荷率比較高時相位:≤±25°)
普通核相:≤±10°
電流:±2%
頻率:≤±2Hz
相別定性 XY兩接收器顯示的實時相角差在330°~360°或0°~30°為同相或A相;在90°~150°異相或B相,在210°~270°為異相或C相
語音功能 A相、B相、 C相、X信號正常、Y信號正常等語音功能
持續核相時間 在衛星授時模式下,衛星授時成功后,若無衛星信號可持續核相30分鐘以上,滿足地下室、礦井下核相
絕緣桿尺寸 拉伸后長約3m;收縮后長約1m
核相方式 接觸核相:35kV及以下裸導線,或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
非觸核相:35kV以上裸導線,或110kV以上線路采用非接觸核相。(帶絕緣桿操作)

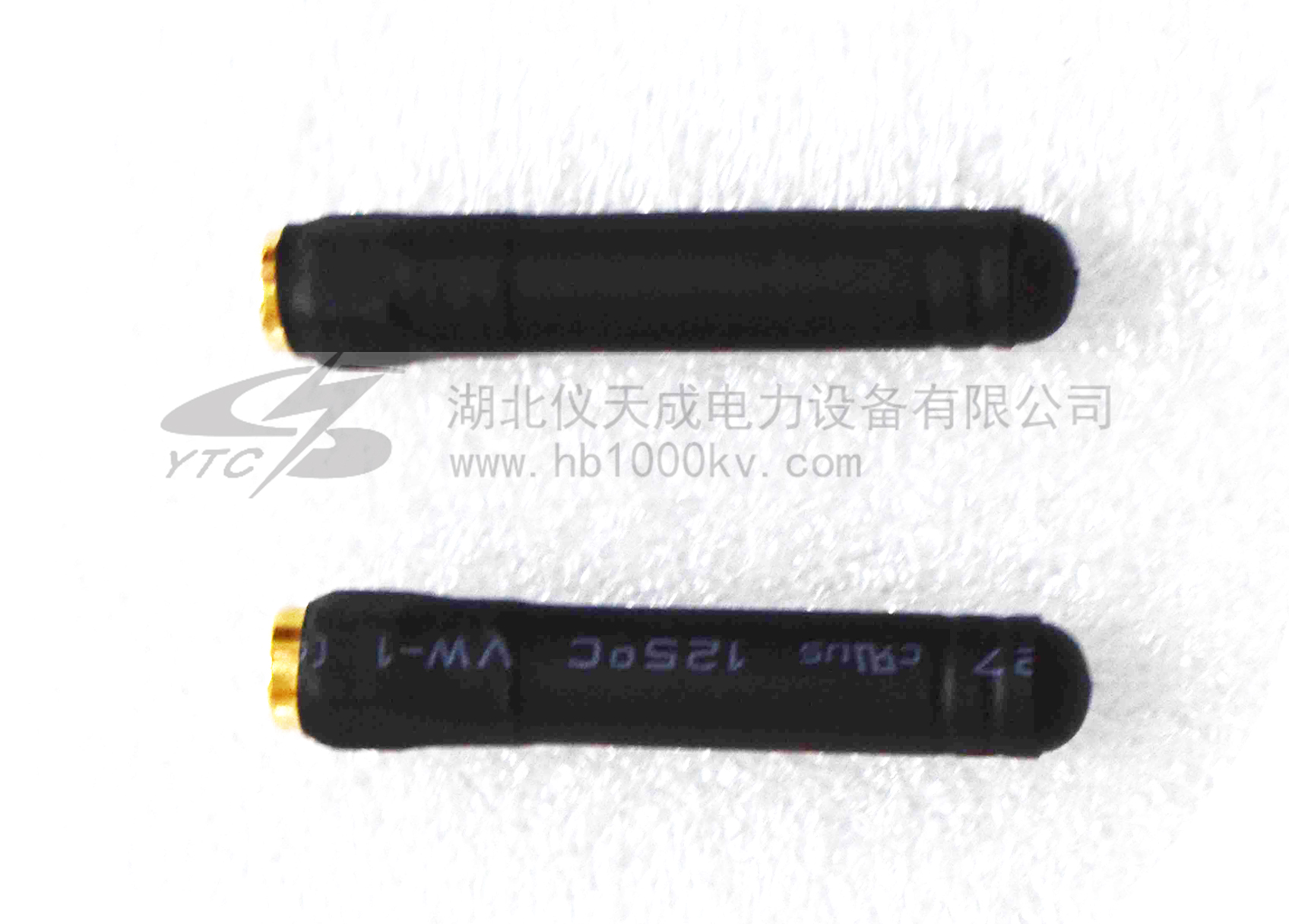

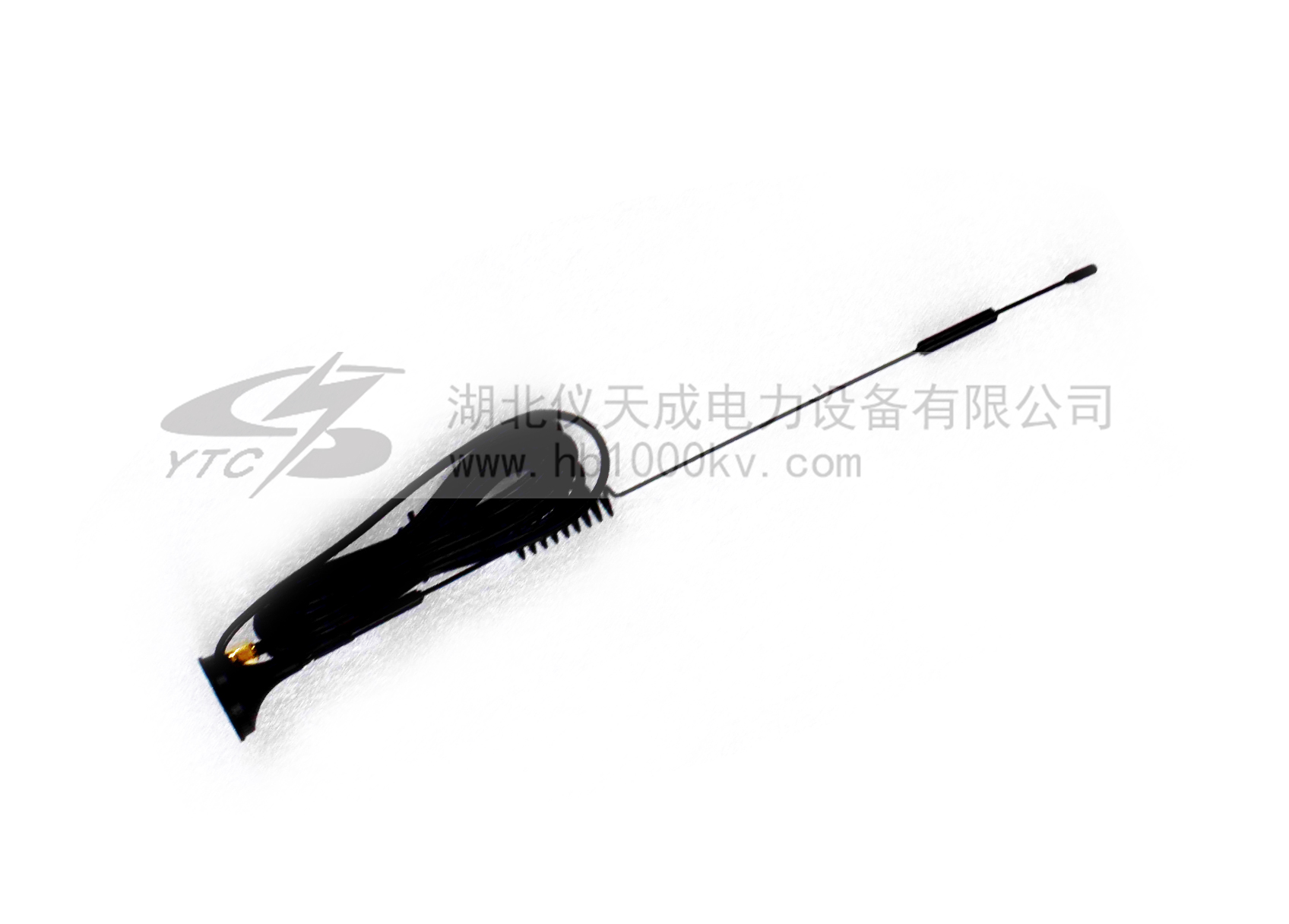

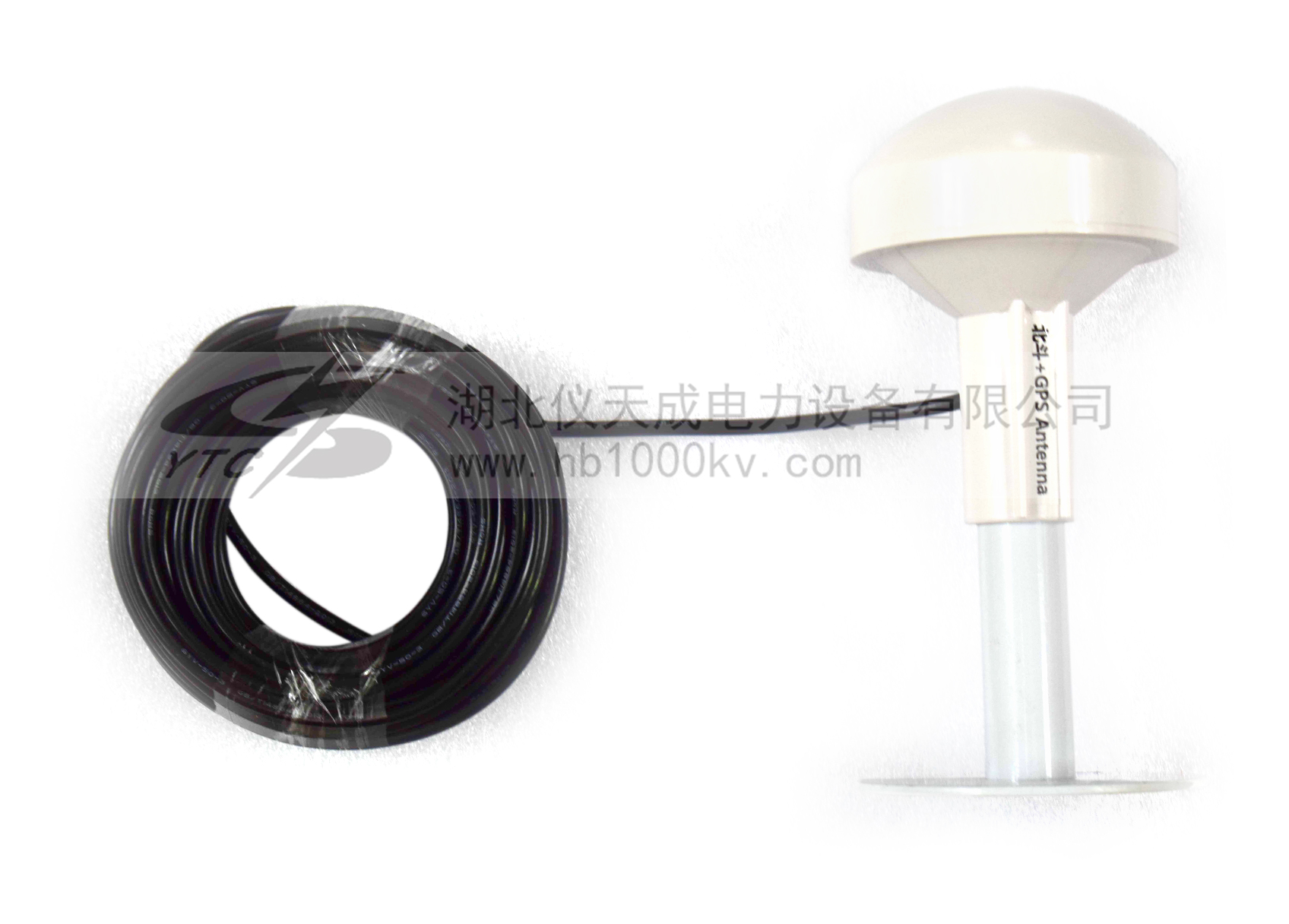

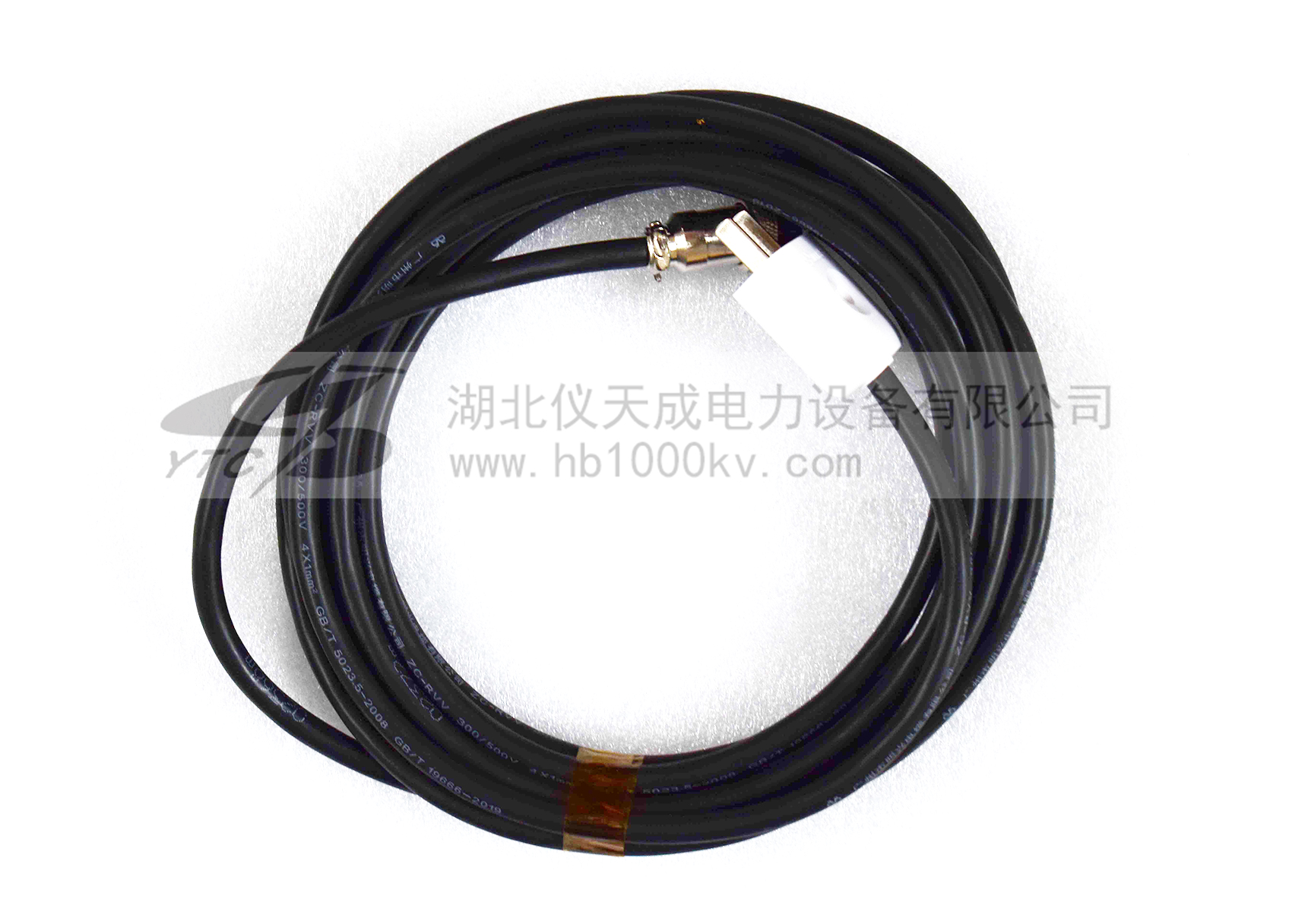

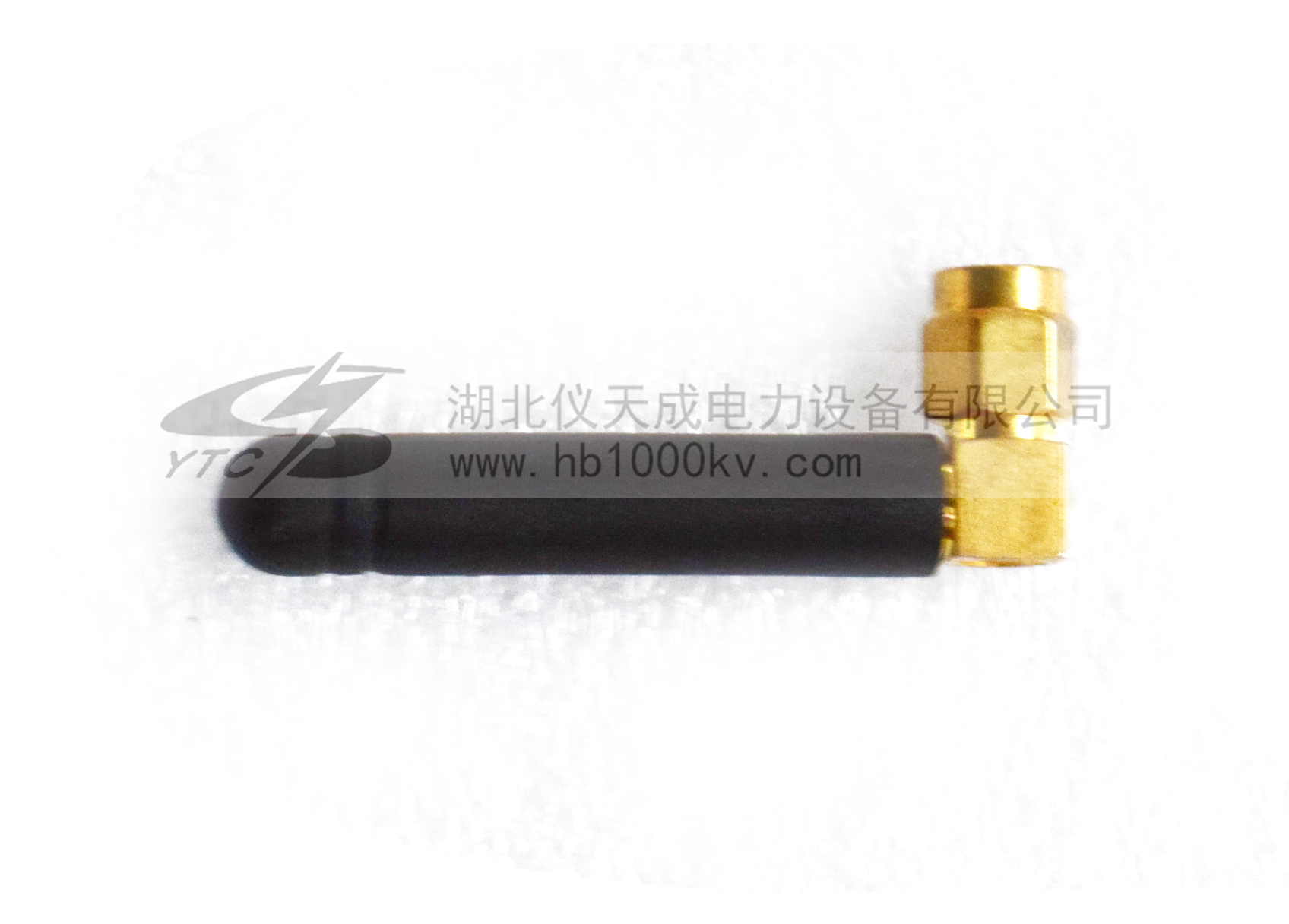

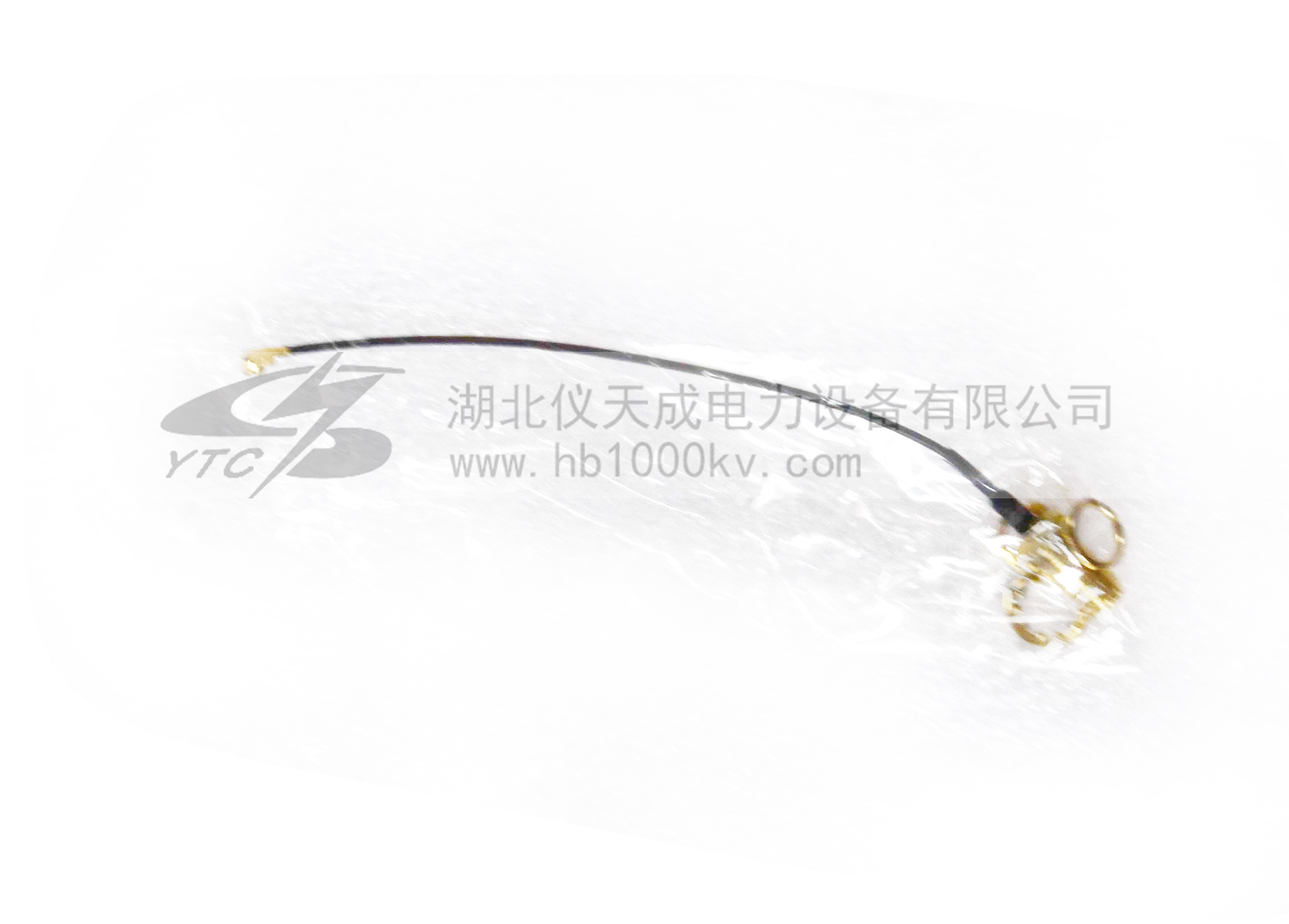

基站天線 GPS球形天線,線長5米;4G天線,線長5米
驗電指示 探測器“嘟--嘟--嘟”蜂鳴聲
換    檔 自動換檔
采樣速率 2次/秒
首次搜星時間 第一次開機搜星時間約3-5分鐘,開機后第二次搜星時間約30秒,后續熱啟動約1秒,搜索衛星時主機正面水平朝天,在四周空曠的場所搜索衛星。
衛星授時精度 小于30nS
儀表尺寸 基站:長寬厚300mm×200mm×85mm
核相探測器:長寬厚145mm×60mm×48mm(單功能)
電流探測器:長寬厚310mm×270mm×52mm(選購)
接收器:長寬厚250mm×100mm×40mm
背光控制 按上下箭頭鍵調整背光亮度
感應強度控制 根據感應的電場強弱不同,探測器能自動控制放大倍數,便于排線密集場所核相
數據保持 測試模式下按HOLD鍵保持?jǐn)?shù)據,再按HOLD鍵取消保持
退出功能 按ESC鍵退出當前功能界面,返回上級目錄
數據查閱 按ENTER進入數據查閱模式后,按箭頭鍵翻閱所存數據
搜星指示 搜索衛星時動態顯示“----”符號
自動關機 開機約30分鐘后,儀表自動關機,以降低電池消耗
額定電流 探測器:35mA max;接收器:300mA max;基站:10mA max
電池電壓 當電池電壓低時:探測器電源指示燈慢閃,提醒充電;接收器電池電壓低符號顯示,提醒充電
儀表質量 基  站:1.6kg(含配件)
探測器:205g(含電池)
接收器:395g(含電池)
絕緣桿:1.45kg
總質量:12.6kg(含儀表箱)
工作溫濕度 -10℃~40℃;80%Rh以下
存放溫濕度 -10℃~60℃;70%Rh以下
干    擾 無特強電磁場;無433MHz、315MHz同頻干擾
絕緣強度 絕緣桿:AC 110kV/rms(5節絕緣桿全部拉伸后,兩端之間)
探測器:2000V/rms(外殼前后兩端之前)
接收器:2000V/rms(外殼前后兩端之前)
結    構 防滴漏Ⅱ型、IP63
適合安規 GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV~35kV便攜式核相器通用技術條件DL/T971-2005》要求
符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003標準
