YTC316-5直流電阻測試儀

         YTC316-5直流電阻測試儀采用電源技術,具有測量迅速、體積小巧、使用方便、測量精度高等特點.
         儀器可以檢查繞組接頭的焊接質量和繞組有無匝間短路,可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符,引出線是否有斷裂,多股導線并繞是否有斷股等情況。
        該儀器采用全新電源技術,具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。
       是測量變壓器繞組以及大功率電感設備直流電阻的設備。

提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介:
        YTC316-5 直流電阻測試儀是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路,可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符,引出線是否有斷裂,多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要,我公司研制的YTC316-5直流電阻測試儀。
        該儀器采用全新電源技術,具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制,自動化程度高,具有自動放電和放電報警功能。儀器測試精度高,操作簡便,可實現變壓器直阻的快速測量。

產品別稱:直流電阻速測儀、直流電阻測試儀、變壓器繞組直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀。

產品特征:

1、整機由高速單片機控制,自動化程度高,操作簡便。
2、儀器采用全新電源技術,電流檔位多,測量范圍寬,可根據負載自動選
擇電流,適合中小型變壓器和電壓互感器的直流電阻測量。
3、保護功能完善,能可靠保護反電勢對儀器的沖擊,性能更可靠。
4、具有聲響放電報警,放電指示清晰,減少誤操作。
5、響應速度快。
6、智能功率管理技術,儀器總工作在小功率狀態,有效節能,減少發熱。
7、480X272點陣的超小像素點的65K真彩色液晶,
8、儀器自帶萬年歷時鐘和掉電存儲,可存儲1000組測試數據,可隨時查閱
9、儀器配備RS232和USB接口,可和計算機通訊以及U盤存儲
10、自帶面板式微型打印機,可漢化打印測量結果

產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

項目 技術指標及參數 備注
測試電流 <20mA、40mA、200mA、1A、5A



測量范圍和準確度
1mΩ-2Ω          (5A) (5A檔)
5mΩ-10Ω          (1A)
100mΩ-50Ω     (200mA)
1Ω-250Ω         (40mA)
±(0.2%+2字)

  100Ω-20KΩ     (<20mA)
±(0.5%+2字)

最小分辨率 0.1μΩ
顯示 液晶顯示器 電阻顯示有效數字為 4 位
數據存儲 1000組
工作環境 環境溫度:0℃~40℃ 相對濕度: <90%RH,不結露
電源 AC 220V±10V,50Hz±1 Hz
內置鋰電池
保險管 2A
最大功耗 200W
外形尺寸 360*290*170
重量  主機6.3KG  線箱4.45KG

應用領域 APPLICATION FIELD

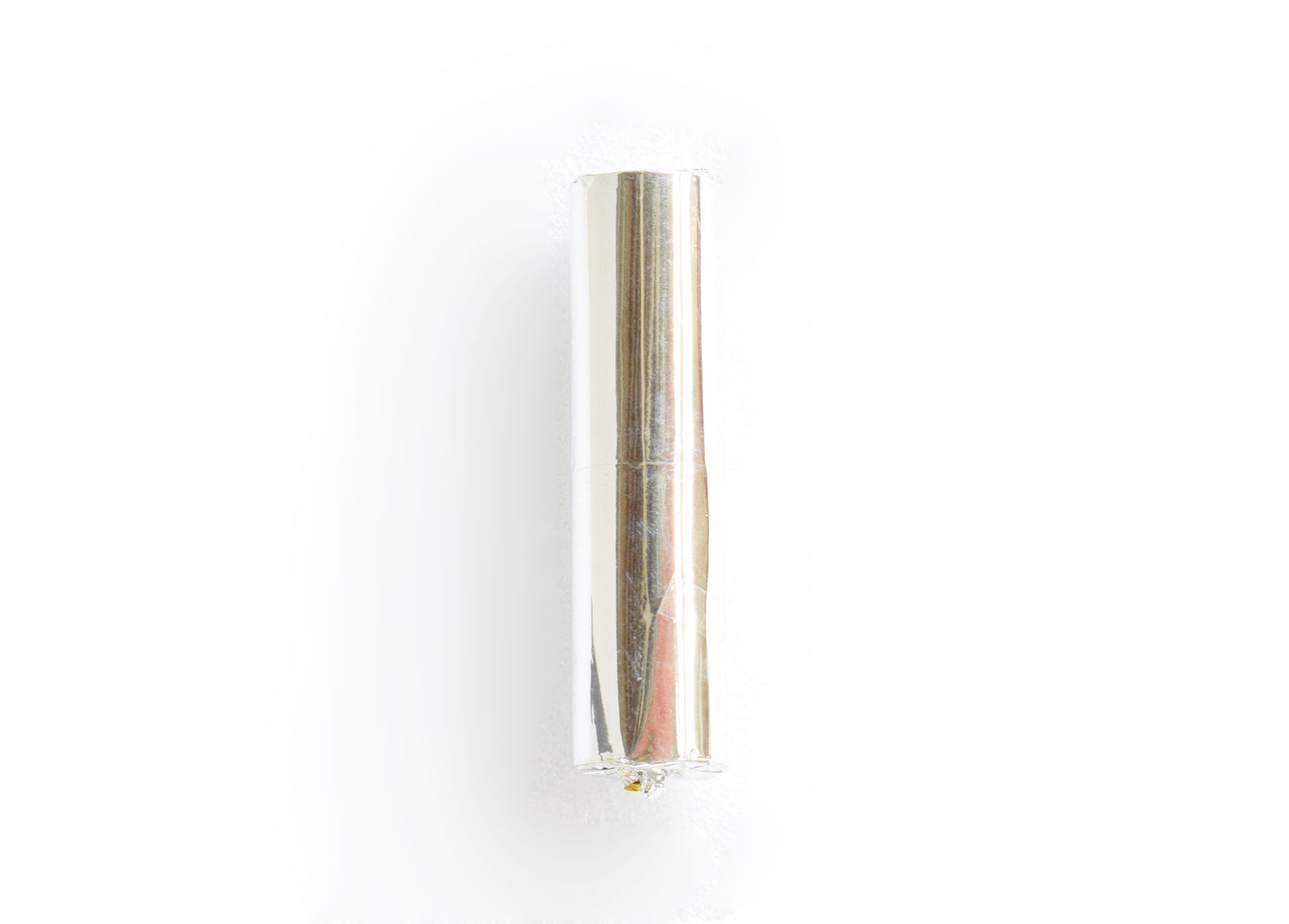

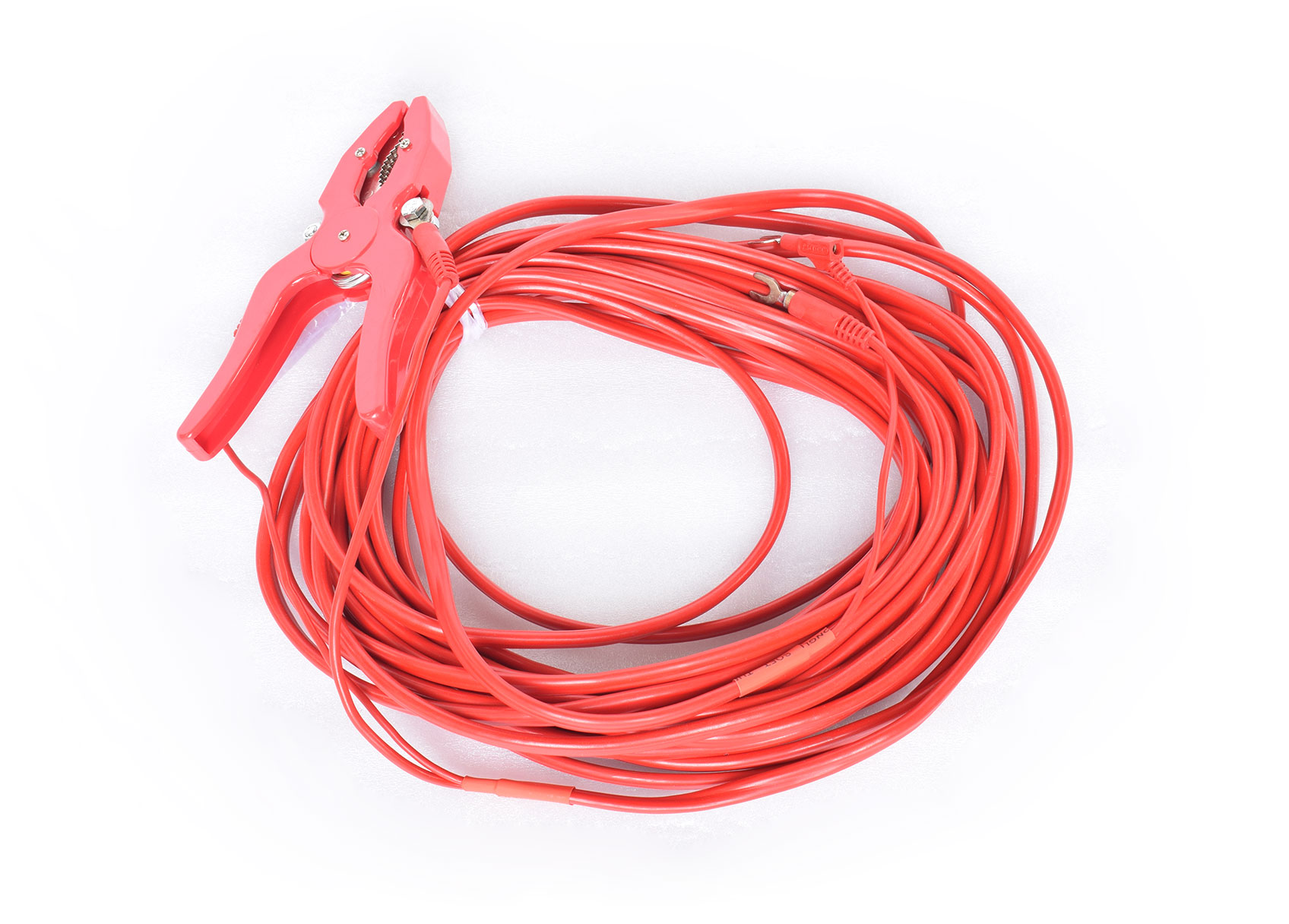

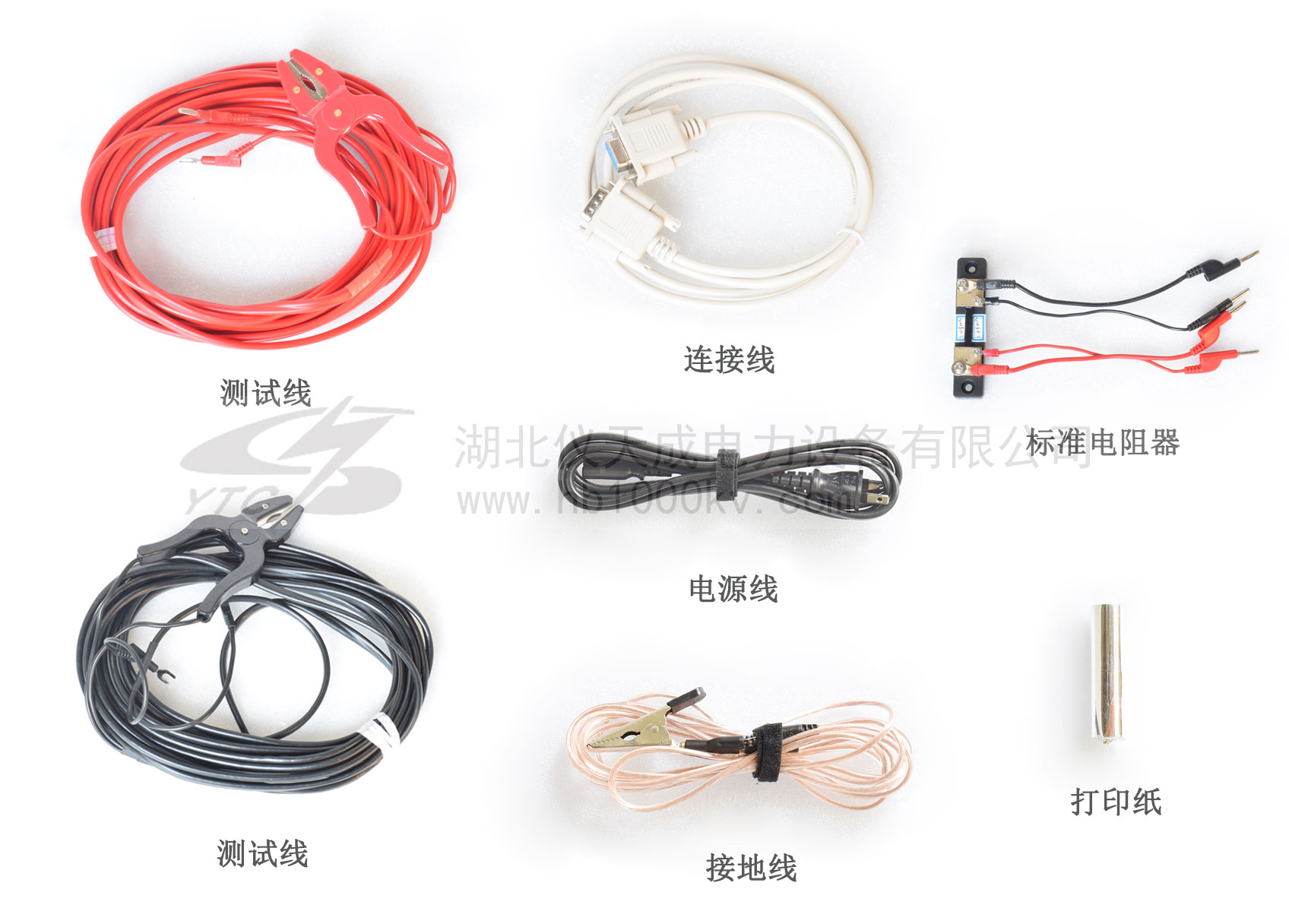

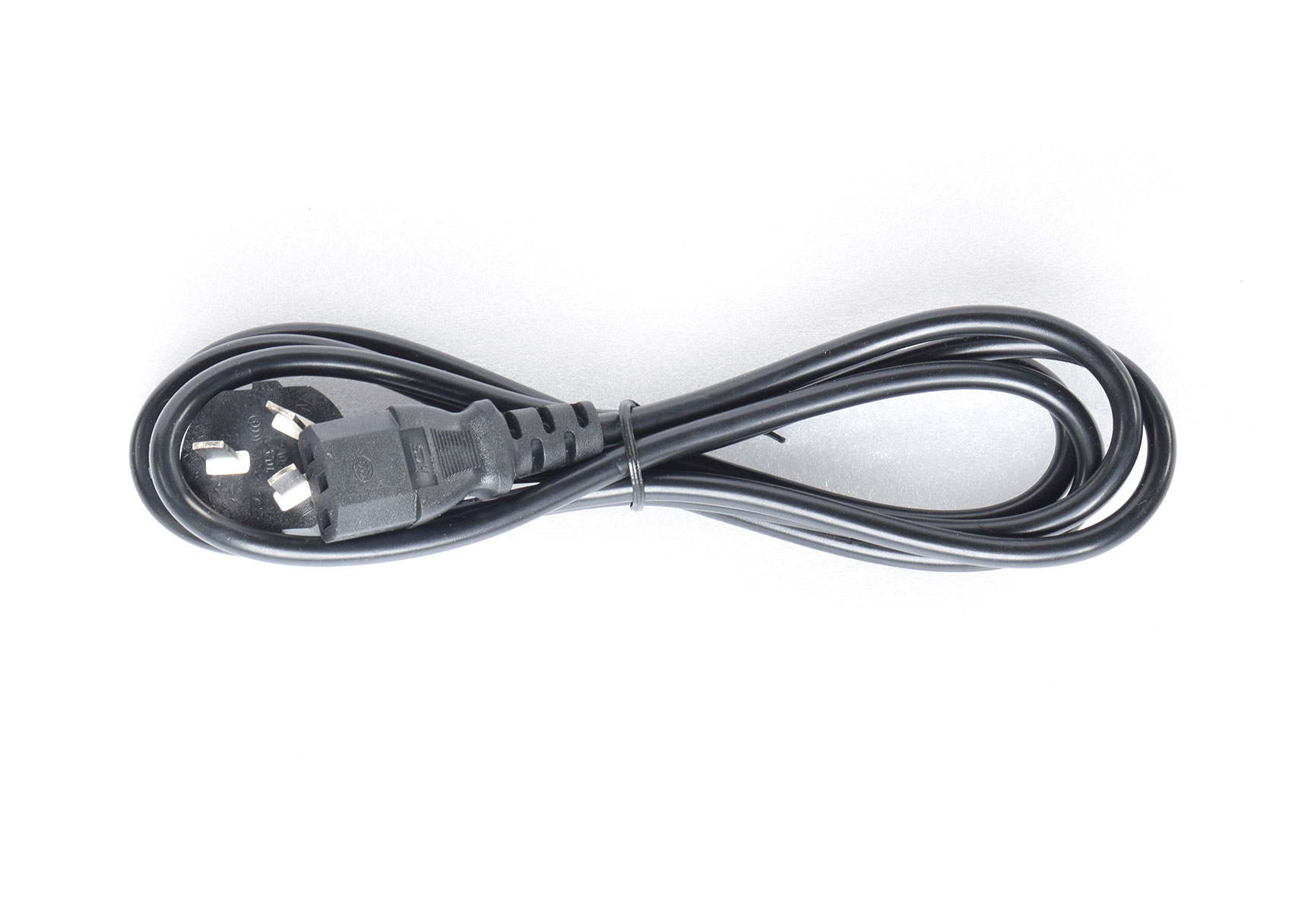

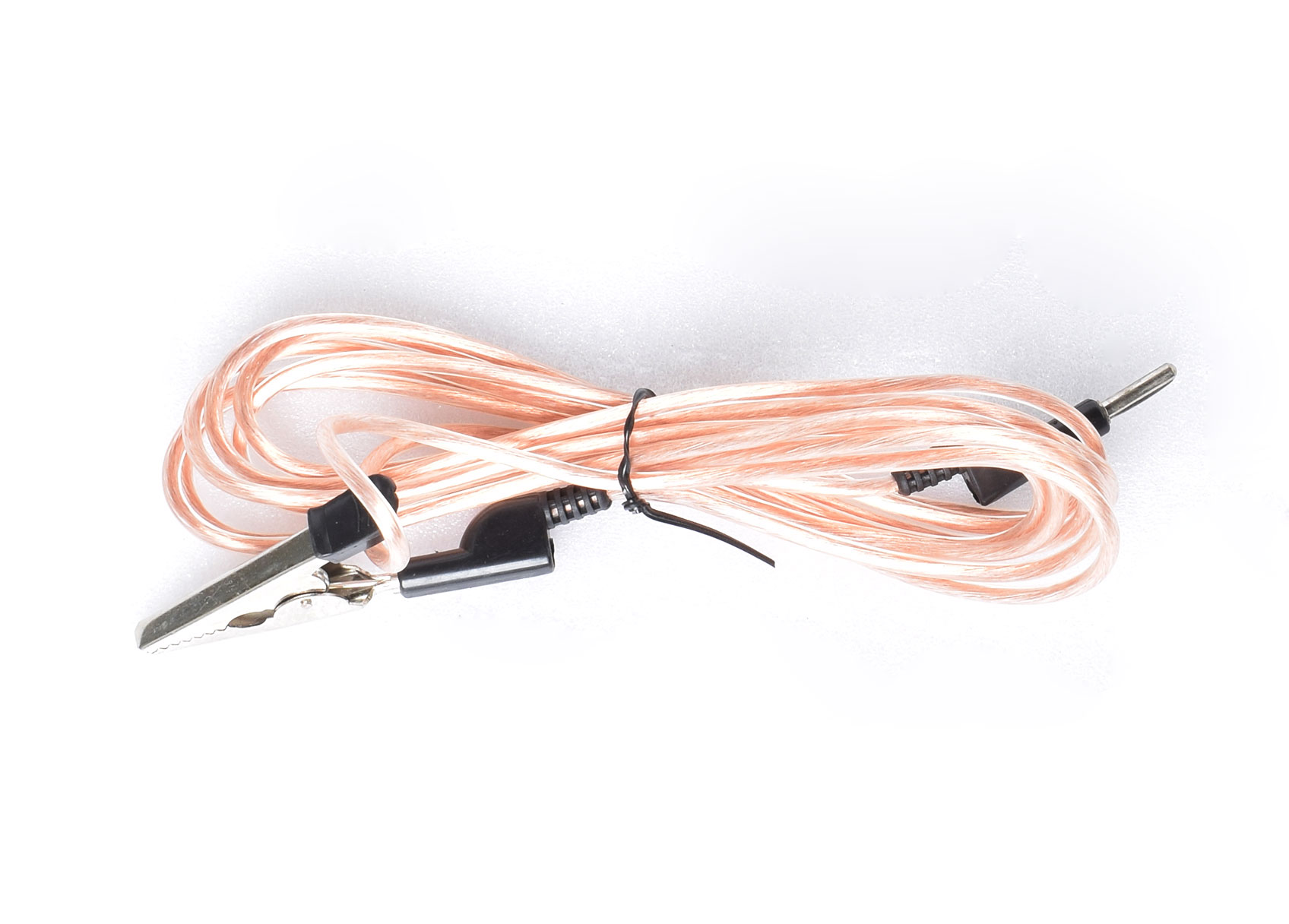

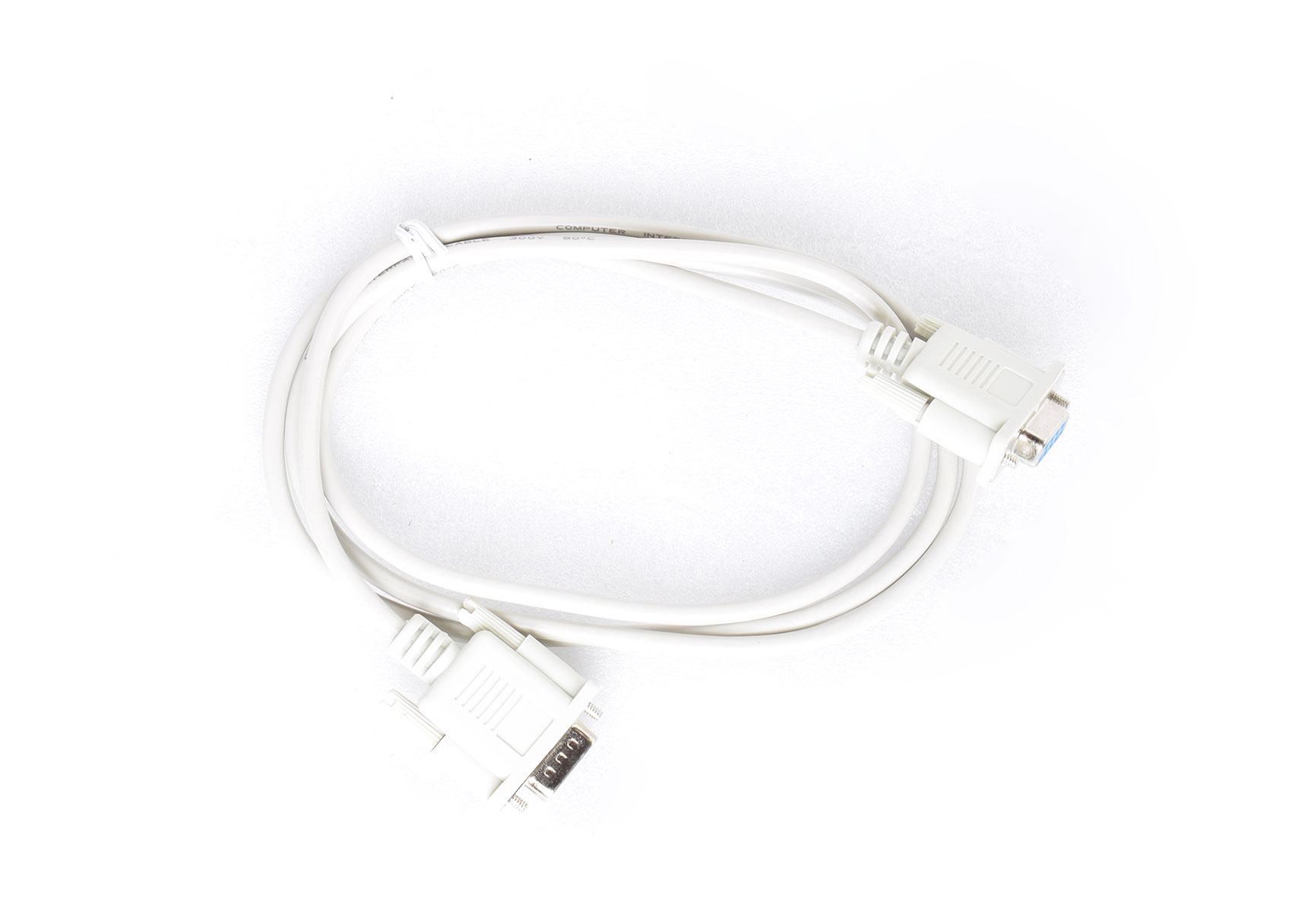

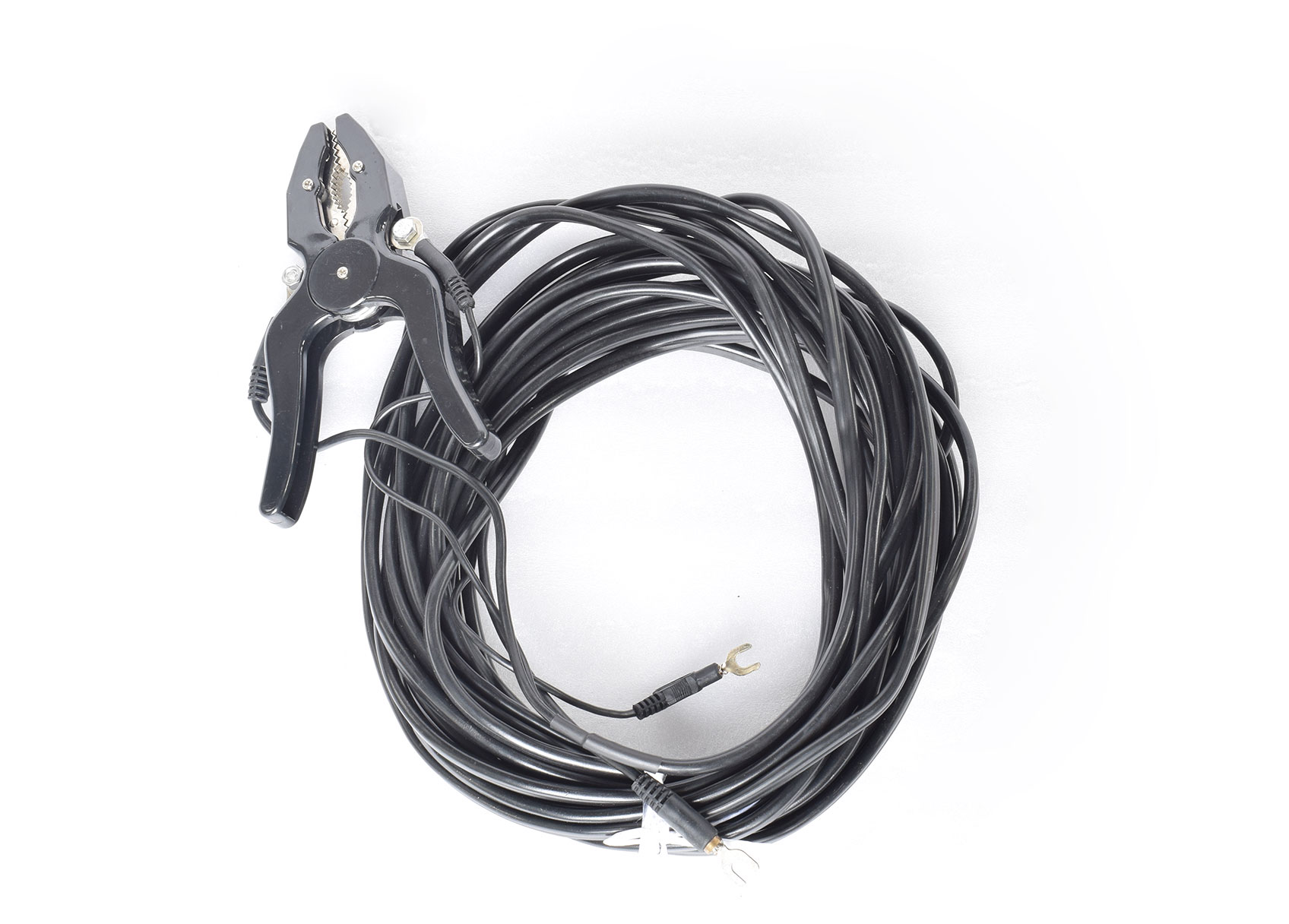

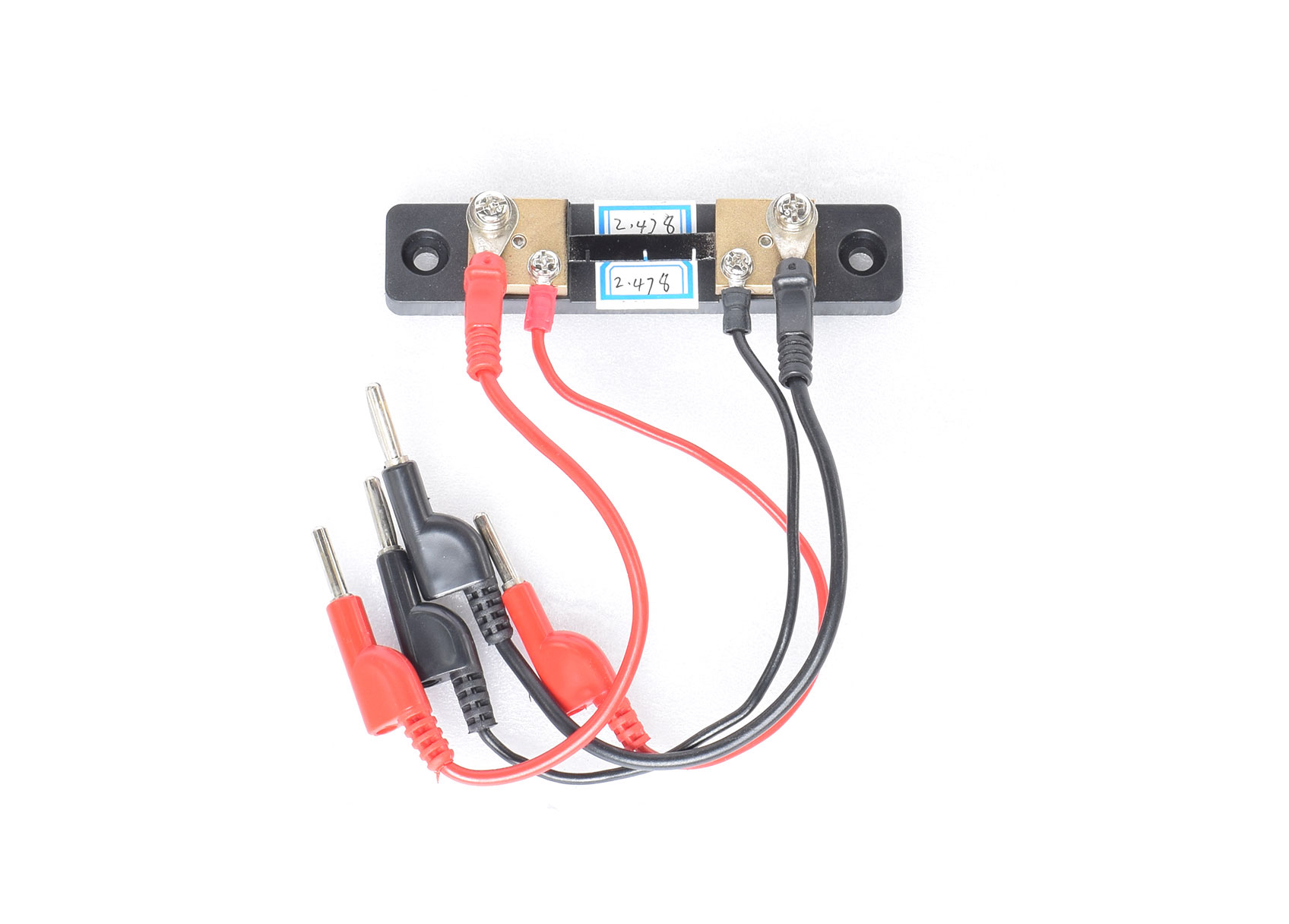

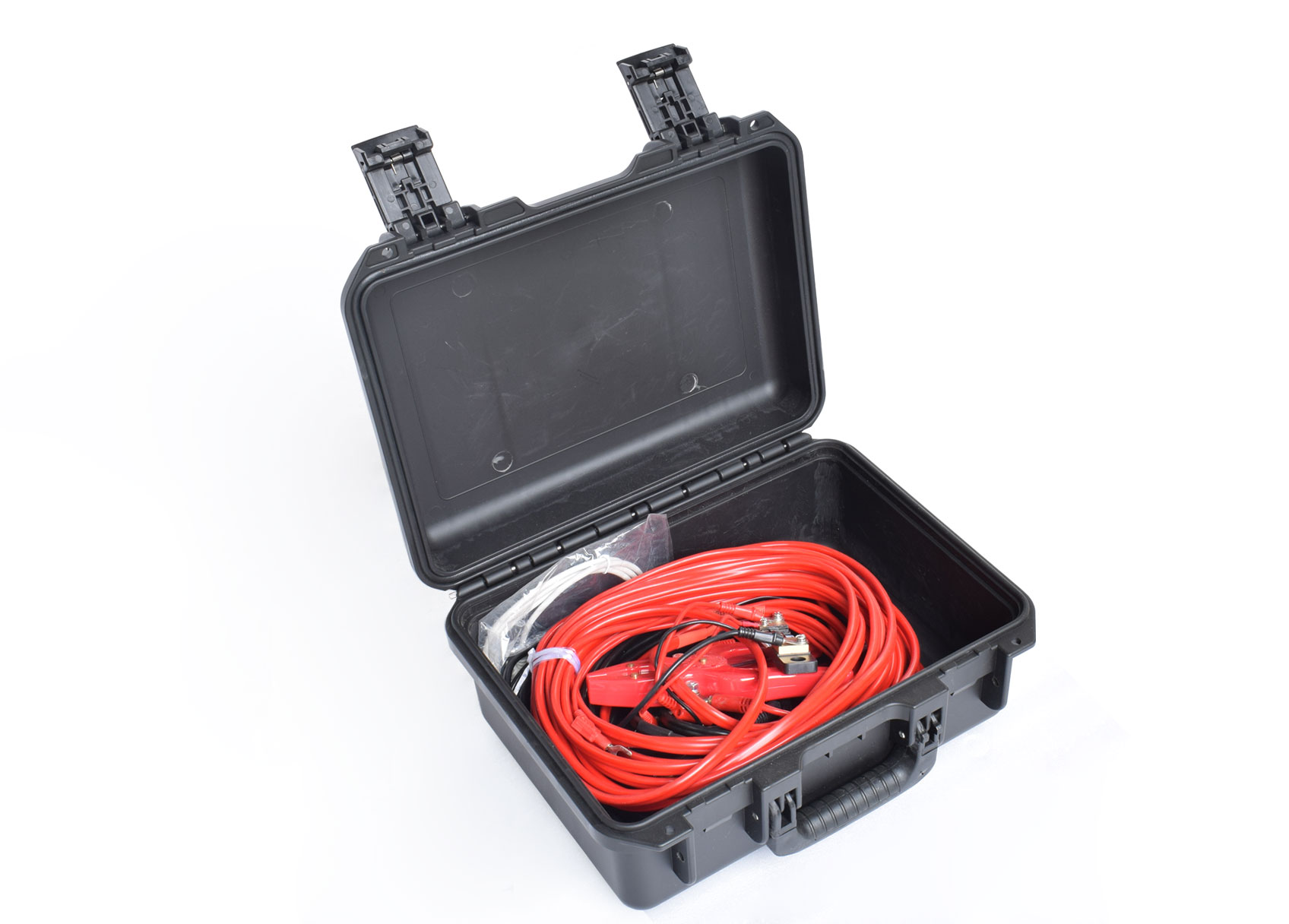

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
