互感器綜合測試儀試驗的基本操作過程和結果分析

返回 打印 來源：儀天成電力  時間：2017/12/09  閱讀： 次
        為了檢測互感器鐵芯的質量，判斷互感器的二次繞組有無匝間短路，可以進行電流互感器試驗。其主要的原理是通過檢測互感器的CT伏安特性,得出電流互感器一次側開路，二次側勵磁電流與所加電壓的關系曲線，即鐵芯的磁化曲線，根據鐵芯磁化曲線來判斷互感器內鐵芯的質量，同時電流互感器試驗是測試互感器質量好壞的重要試驗。本文就簡單介紹使用變頻式互感器綜合測試儀來進行電流互感器試驗的基本操作過程和結果分析。

電流互感器試驗的操作過程：
一，用變頻是互感器綜合測試儀來進行測試操作之前，需要根據測試項目的不同來進行接線
1.1，和接線圖如下：
電阻 勵磁 變比 負荷 說明 接線圖
√       測量CT的二次繞組電阻 圖1，但一次側可以不接
√ √     測量CT的二次繞組電阻、勵磁特性 圖1，但一次側可以不接
√   √   測量CT的二次繞組電阻，檢查CT變比和極性 圖1
√ √ √   測量CT的二次繞組電阻、勵磁特性，檢查CT變比和極性 圖1
      √ 測量CT的二次負荷 圖2

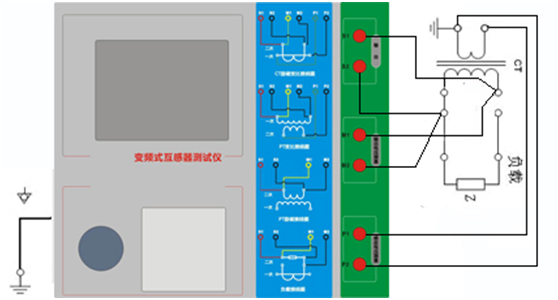

圖1  CT直阻、勵磁、變比試驗接線方式

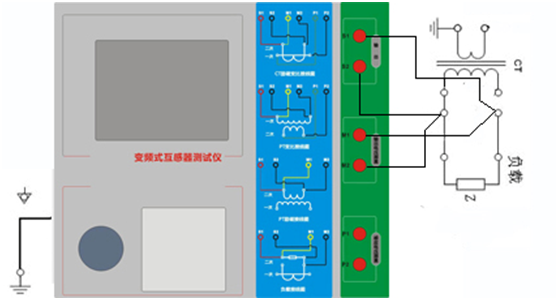

圖2  CT二次負荷試驗接線方式
1.2，同一CT其他繞組開路，CT的一次側一端要接地，設備也要接地。
1.3，通電源，準備參數設置。
二，接好線之后進行參數設置

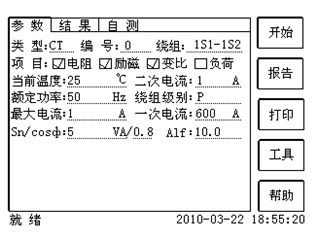

試驗參數設置界面分別如圖：

參數設置步驟如下：
用旋轉鼠標切換光標到要設置的參數位置
2.1,線路號、相別、CT編號、繞組號：可輸入字母和數字，默認保存的報告文件名為“CT_線路號_相別_CT編號_繞組號.”。
2.2,額定二次電流 ：電流互感器二次側的額定電流，一般為1A和5A。
2.3,級別：被測繞組的級別，對于CT，有P、TPY、計量、PR、PX、TPS、TPX、TPZ等8個選項。
2.4,當前溫度：測試時繞組溫度，一般可輸入測試時的氣溫。
2.5,額定頻率：可選值為：50Hz或60Hz。
2.6,測試電流：一般可設為額定二次電流值，對于TPY級CT，一般可設為2倍的額定二次電流值。對于P級CT，假設其為5P40，額定二次電流為1A，那么測試電流應設5%*40*1A=2A；假設其為10P15，額定二次電流為5A，那么測試電流應設10%*15*5A=7.5A。
對于不同級別的CT，擴展參數的設置也不同，見表3：
表3  CT擴展參數描述
參數 描述 P TPY 計量 PR PX TPS TPX TPZ
額定一次電流 用于計算準確的實際電流比 √ √ √ √ √ √ √ √
額定負荷，
功率因數		 銘牌上的額定負荷，功率因數為0.8或1 √ √ √ √ √ √ √ √
√ √ √ √ √ √ √ √
額定準確限值系數 銘牌上的規定，默認：10。用于計算極限電動勢及其對應的復合誤差 √
額定對稱短路電流系數 銘牌上的規定，默認：10。用于計算極限電動勢及其對應的峰瞬誤差   √       √ √ √
額定暫態面積系數 銘牌上的規定，默認：20   √         √ √
一次時間常數 默認：100ms   √         √ √
二次時間常數 默認：3000ms   √           √
工作循環 C-t1-O或C-t1-O-tfr-C-t2-O，默認：C-t1-O循環   √         √
t1 首次電流通過時間，默認：100ms   √         √
tal1 一次通流保持準確限值的時間，默認：40ms
tfr 首次打開和重合閘的延時，默認：500ms。選擇C-t1-O-tfr-C-t2-O循環才顯示   √         √
t2 第二次電流通過時間，默認：100ms。選擇C-t1-O-tfr-C-t2-O循環才顯示   √   √     √
tal2 二次通流保持準確限值的時間，默認：40ms
選擇C-t1-O-tfr-C-t2-O循環才顯示		   √         √
額定儀表保安系數 銘牌上的規定，默認值：10。
用于計算極限電動勢及其對應的復合誤差		     √
擴大電流標定 ext 范圍：100％～400％，默認：120％     √
額定計算系數           √
額定拐點電勢Ek           √
Ek對應的Ie           √
面積系數             √
額定Ual 額定等效二次極限電壓           √
Ual對應的Ial             √
三，參數設置完畢后，點擊開始按鈕進行試驗。

電流互感器試驗的試驗結果分析：

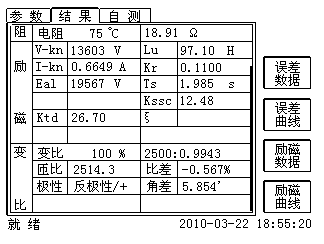

試驗結果頁，界面分別如圖4

圖4, 試驗結果界面
對于不同級別的CT和所選的試驗項目，試驗結果也不同，見表5
試驗結果 描述 P TPY 計量 PR PX TPS TPX TPZ
負荷 實測負荷 單位：VA，CT二次側實測負荷 √ √ √ √ √ √ √ √
功率因數 實測負荷的功率因數 √ √ √ √ √ √ √ √
阻抗 單位：Ω，CT二次側實測阻抗 √ √ √ √ √ √ √ √
電阻 電阻（25℃） 單位：Ω，當前溫度下CT二次繞組電阻 √ √ √ √ √ √ √ √
電阻（75℃） ，單位：Ω，折算到75℃下的電阻值 √ √ √ √ √ √ √ √
勵磁 拐點電壓和拐點電流 單位：分別為V和A，根據標準定義，拐點電壓增加10%時，拐點電流增加50%。 √ √ √ √ √ √ √ √
不飽和電感 單位：H，勵磁曲線線性段的平均電感 √ √ √ √ √ √ √ √
剩磁系數 剩磁通與飽和磁通的比值 √ √ √ √ √ √ √ √
二次時間常數 單位：s,CT二次接額定負荷時的時間常數 √ √ √ √ √ √ √ √
極限電動勢 單位：V，根據CT銘牌和75℃電阻計算的極限電動勢 √ √ √ √     √ √
復合誤差 極限電動勢 或額定拐點電勢Ek下的復合誤差 √   √ √ √
峰瞬誤差 極限電動勢 下的峰瞬誤差   √         √ √
準確限值系數 實測的準確限值系數 √     √
儀表保安系數 實測的儀表保安系數     √
對稱短路電流倍數Kssc 實測的對稱短路電流倍數   √       √ √ √
暫態面積系數 實際的暫態面積系數   √         √ √
計算系數Kx 實測的計算系數         √
額定拐點電勢Ek           √
Ek對應的Ie 額定拐點電勢對應的實測勵磁電流         √
額定Ual 額定等效二次極限電壓           √
Ual對應的Ial 額定等效二次極限電壓對應的實測勵磁電流           √

變比 變比 額定負荷下的實際電流比 √ √ √ √ √ √ √ √
匝數比 被測試的二次繞組與一次繞組的實際匝比 √ √ √ √ √ √ √ √
比值差 額定負荷下的電流誤差 √ √ √ √ √ √ √ √
相位差 額定負荷下的相位差 √ √ √ √ √ √ √ √
極性 CT一次和二次的極性關系，有同極性/－（減極性）和反極性/+（加極性）兩種 √ √ √ √ √ √ √ √
匝比誤差 實測匝數比與額定匝比的相對誤差         √ √



    生產的變頻式互感器綜合測試儀操作方法和結果分析都大同小異，使用在在使用之前應該熟讀操作說明書，嚴格按照說明書的相關規定進行操作，同時應該做好接地工作和人員的安全防護，嚴防安全事故的發生。

湖北儀天成電力設備有限公司技術部
                                    2017年9月15日
