生產結緣靴和絕緣手套的廠家,當產品出廠的時候需要驗證下產品是否達到絕緣的標準,如果靠人工一個個的排查,即浪費了時間又沒有效率,如果用測試儀器模擬絕緣靴或手套工作的環境來測試其絕緣屬性的話,就可以大大提高檢測的效率,因此絕緣靴(手套)工具耐壓試驗裝置便被發明了出來,此產品可以自動升(降)壓,自動讀出每個被試品的泄漏電流,工頻耐壓等參數,在保障測試者安全的同時及時剔除不合格的絕緣靴或者手套。
絕緣靴(手套)防護工具耐壓試驗裝置一般主要由試驗車和操作箱,兩部分組城。

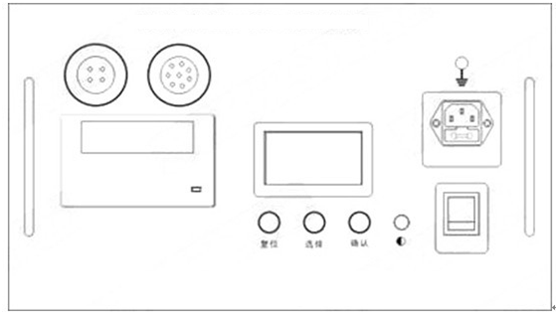

操作箱:

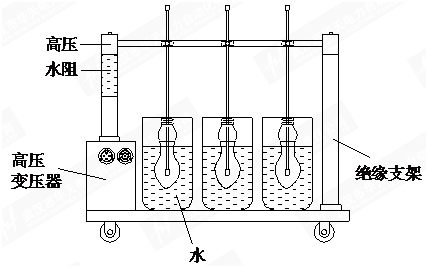

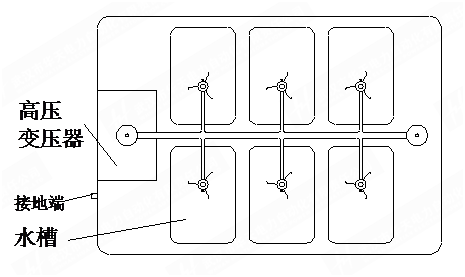

試驗車:
其工作原理為接入0~220V電源,根據電磁感應原理,使變壓器產生0~30KV工頻高壓至各電極,使絕緣靴(手套)獲得規定的試驗電壓。根據絕緣靴(手套)試驗規程,讀取、記錄測試參數。
一般操作方法為:
使用前先將水電阻內注水,注滿水的水電阻安裝在移動托架上,再將電極桿支撐兩端插入絕緣撐桿和水電阻內。
將水槽注水,被試品注水,絕緣靴(手套)內外盛水呈相同高度,應有90mm的露出水面部分,并確保絕緣靴(手套)露出水面的部分干燥清潔,然后將高壓電極置于絕緣靴(手套)內并將絕緣靴(手套)夾好。
絕緣靴(手套)試驗車上的接地端與地網相連,絕緣靴(手套)操作箱面板接地端也與地網相連并同試驗車上接地端在同一個接點位置接地網。
檢查總電源是否與輸入電源一致(~ 220V 50Hz),用操作箱配的兩根電纜把操作箱同試驗臺相連接。
面板操作說明:
“復位”鍵:相當于退出和返回上一級菜單的作用。在試驗過程中可隨時按“復位”鍵終止操作。
“選擇”鍵:移動光標;在“自定義”菜單下可用來選擇耐壓試驗電壓值、試驗時間值、泄漏電流值。
“確認”鍵:按鍵選擇下一部操作,試驗過程結束后,按“確認”鍵可以打印試驗數據。
拆卸絕緣靴(手套)時應切斷電源,重復上述方法進行下一批次的試驗。
每個廠家出廠的絕緣靴(手套)防護工具耐壓試驗裝置的操作方法都大同小異,使用操作之前需要熟讀產品操作說明書,嚴格按照操作說明書進行操作,以防觸電事故發生。
湖北儀天成電力設備有限公司技術部
2017年9月21日
