互感器測試儀如何進行CT變比試驗?zāi)??互感器測試儀可以進行CT、PT試驗,具有速度快、精度高等諸多優點,是目前進行互感器校驗的主流設備,儀天成電力在本文就主要以YTC8750E互感器測試儀如何進行CT變比試驗為例,來對互感器的試驗方式進行簡單的講解。

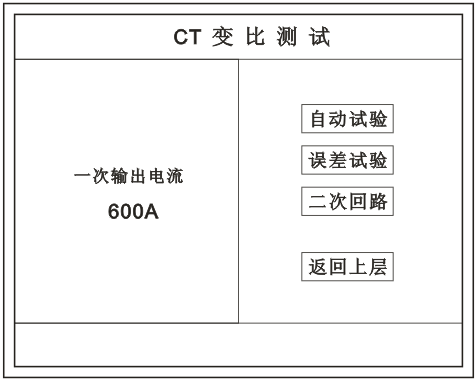

在主菜單界面,旋轉鼠標將光標移動到 CT測試 選項上,按下旋轉鼠標選擇 CT變比 即可進入變比極性試驗設置界面(如下圖)。光標移動至 返回上層 ,按下鼠標即可返回主菜單。
界面說明:
一次輸出電流
將要輸出的最大一次電流,范圍(0 - 1000)A。
自動試驗
設定好輸出電流后,按此鍵開始自動試驗。
誤差試驗
按額定一次的:1%、5%、20%、100%、120%取值,同時顯示出角差與比差。
二次回路
輸出所設定的一次電流,保持5分鐘(最高200A)。
說明:
試驗前請檢查 參數設置 里的額定變比是否與被測CT額定變比是否一置。不一置時將導致比值與比差的錯誤。
接線方法:
用導線包中的紅、黑大電流線接一邊接CT一次,另一邊接儀器的L1和L2上。
用導線包中的紅、黑二次線一邊接CT二次,另一邊接儀器的K1和K2上。
自動試驗:

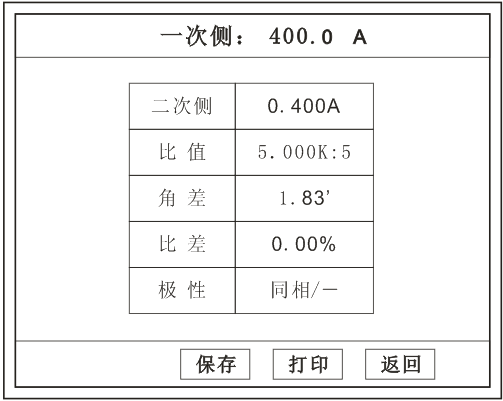

設定好一次輸出電流后單擊 自動試驗 選擇 確定 試驗開始。儀器將自動按設定值升流,試驗停止后自動計算出比值、角差、比差、極性。
保存
存儲當前試驗數據。點擊后選擇確定便可。
打印
點擊后打印出試驗結果。
誤差試驗

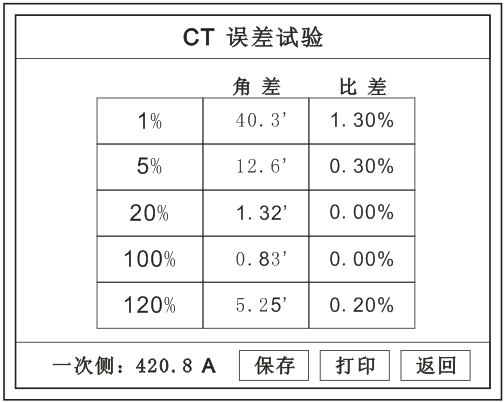

誤差試驗升流是根據參數設置里的額定一次的:1%、5%、20%、100%、120%取值,并顯示角差、比差結果。
接線方法與自動試驗一樣。
二次回路

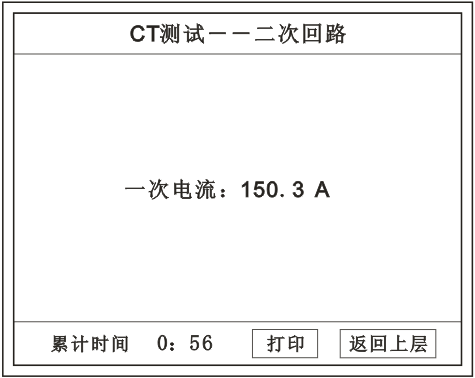

二次回路界面如下圖。
在設定值保持輸出電流5分鐘(最高為200A)。
二次負載

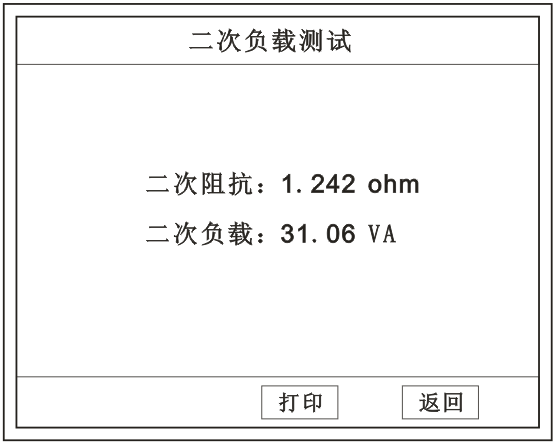

接好線后選擇 二次負載 ,設定額定二次后選擇 確定儀器將自動計算出阻抗和負載。
當需要修改數據時,請將光標移動到需要修改數據的選項上,按下鼠標,即進入數據的百位或十位修改操作(光標縮小至被修改的這一位上),左旋或右旋鼠標即進行該位的增減操作。按下鼠標確認該位的修改,并進入下一位的修改,同樣左旋或右旋鼠標進行該位的增減。逐位修改完畢后,光標增大為全光標,即退出數據的修改操作,此時旋轉鼠標可將光標移走。
互感器的CT測試是互感器眾多測試功能中的一個小項目,但是電力工作者可以通過這個測試項目舉一反三,融匯貫通,進行其他項目的試驗,在試驗之前需要根據測試項目的不同分別進行接線,這樣才能達到測試精度。
