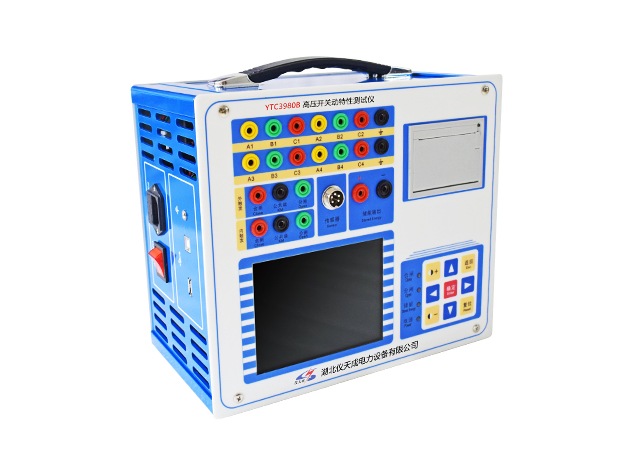

在電力系統中，高壓開關斷路器是很重要的電路器件，它關系著電路的運行安全保障，如今國內外生產的開關種類有很多，比如SF6開關、GIS組合電器、真空開關、油開關等等，在其投入運行前后，我們都需要對其做相應的性能檢測工作，通常我們就會用到高壓開關特性測試儀，今天就給大家淺談下現場我們?nèi)绾螌Ω邏洪_關特性測試儀器進行接線的問題。
首先需要我們注意的是儀器到現場后，請首先將儀器保護地 與現場大地連接，方可進行其它接線與操作;試驗完后，關掉儀器電源，再拆其它線，最后拆除地線。

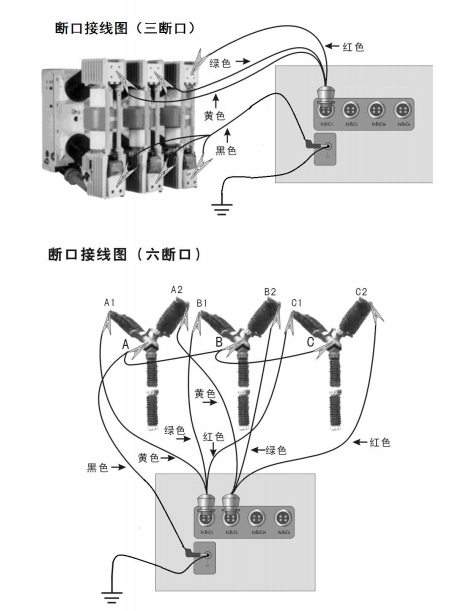

1.斷口線如何接，可見下圖。
2.分合閘控制線接線
①分合閘控制電源由儀器內部提供時，斷開被測開關控制箱內的控制電源（通常是將控制箱內控制電源與控制母線相連的保險撥掉），但不能切斷開關機構的儲能電源。
提示：儀器內部只能提供直流電流，使用儀器內部電源用“內觸發”方式。若現場開關是交流操作機構，請使用“外觸發”方式。
②使用外部現場電源作分合閘控制時，“控制電源輸出”不接線。開關做單合試驗時，“外觸發”兩根線并接合閘線圈兩端;開關做單分試驗時，“外觸發”兩根線并接分閘線圈兩端。
提示：使用外部電源操作時，用“外觸發”方式。外觸發方式不管開關機構是交流還是直流都可測試。使用外觸發時，分合閘控制電源輸出不接線。
開關斷路器是電力系統中不可缺少的重要部件，其性能完備性是保障電路正常安全運行的前提，因而對其做特性檢測工作顯得尤為重要，熟悉掌握開關斷路器檢測儀器的現場接線是我們必要的工作。
