對于電力系統中運行的設備(比如:變壓器、電機、電纜等)的絕緣阻值測量是經常需要做的事情,通常這時候我們就會借助到數字式兆歐表來完成相應的測量工作了,那么這款儀器是怎樣的呢?今天主要給大家介紹一下。
對于那些致力于電力、郵電、通信及機電安裝維護的企業以及那些主要依靠電力驅動或處理能源的工業領域來說,數字式兆歐表無疑是一種極其重要且不可或缺的設備。這種儀器特別適合測量各類絕緣材料的電阻值,同時也能廣泛應用于變壓器、電動機、電纜以及其他電器設備等的絕緣電阻的檢測過程中。
在實際操作過程中,數字式兆歐表的工作原理如下:首先,由內置電池提供電源,然后通過DC/DC轉換設備生成直流高壓,從E極輸出后經過待測物品到達L極,此時會形成一個自E極至L極的電流流動。此后,這個電流會經歷I/V轉換及除法器運算,最終直接將測量得到的絕緣電阻值通過LCD顯示器清晰直觀地呈現給使用者。

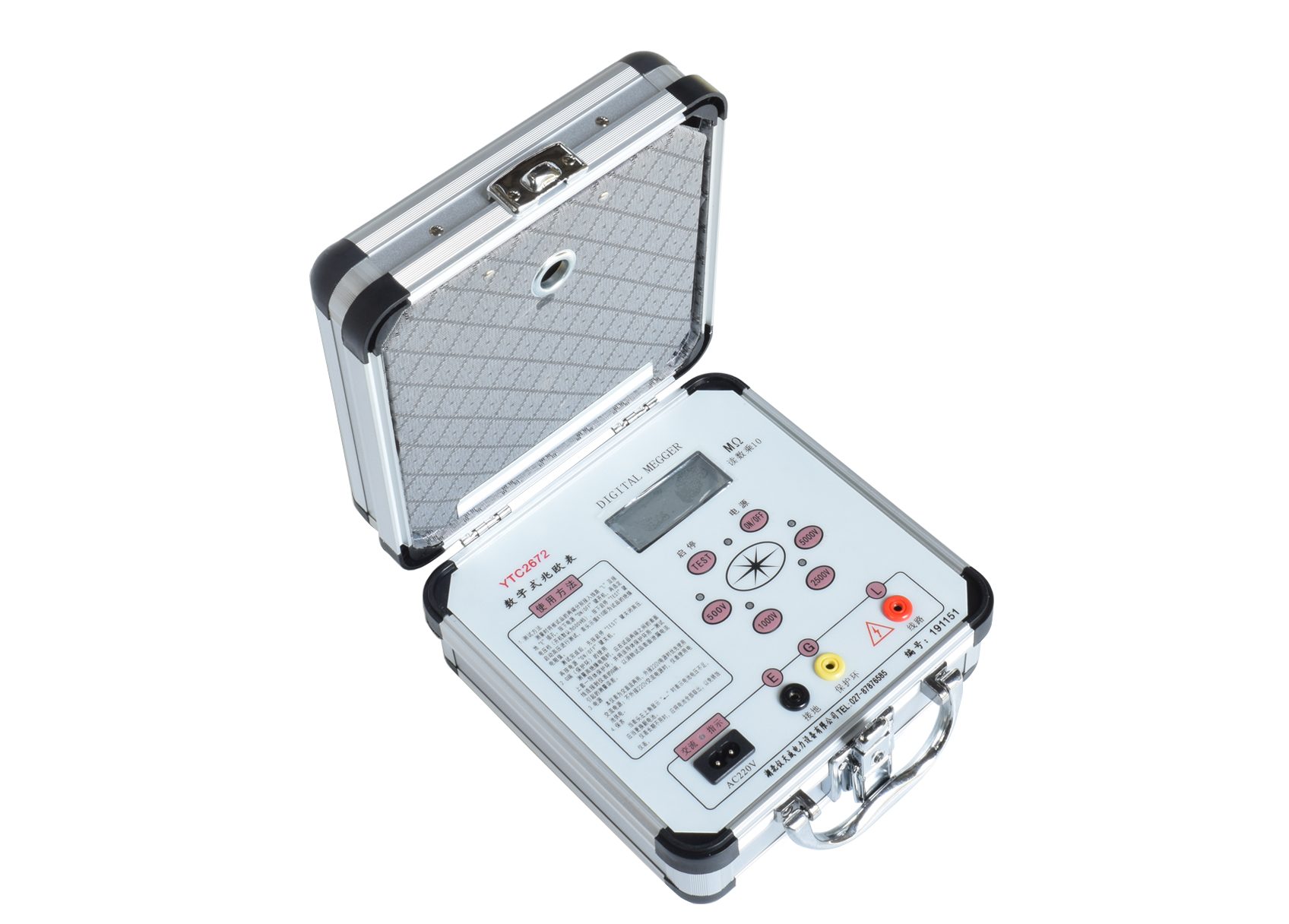

此款儀表具有諸多優秀特性,如輸出功率充足、承載負載能力強,以及強大的抗干擾性能。其外殼采用高強度鋁合金制造,內部更設置有等電位保護環與四階有源低通濾波器,能夠對周圍的工頻電流和強烈的電磁場起到有效屏蔽效果。同時,它無需手動操作,僅靠電池供電,量程可以自動調整,大大提高了測量效率。此外,簡潔明晰的面板操作和LCD顯示功能使測量變得十分簡便快捷,其輸出短路電流也可以直接進行精確測量,無須借助帶載測量來進行估算。
絕緣電阻測試儀是我們電力系統中很重要的絕緣檢測儀器,做好絕緣阻值的檢測工作,才能夠好地保障運行過程的安全。
湖北儀天成電力設備有限公司
2024年7月29日
