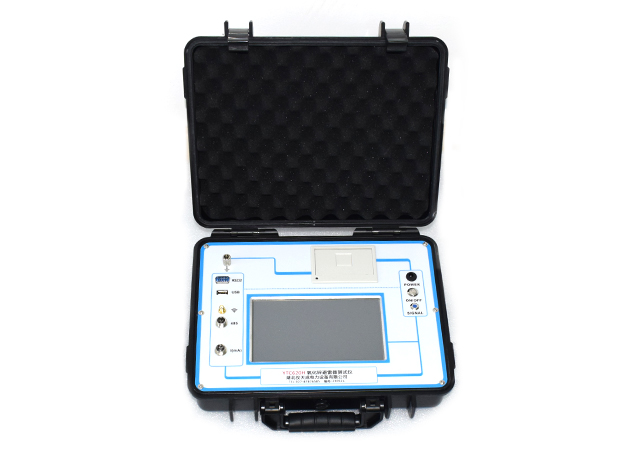

對于變電站、發電廠、礦井等一些場所,為了應對雷雨季節,都需要安裝氧化鋅避雷器加以防范,為了確保氧化鋅避雷器的性能完善,穩定正常工作,就需要定期對其做相應的檢測工作,現在用的比較多的檢測儀器就有氧化鋅避雷器帶電測試儀,那么這款儀器在實際操作時,如何接線呢?下面就給大家介紹一下。
現場帶電接線方式(電流計數器兩端采樣、電壓 PT 二次側取樣)如下:

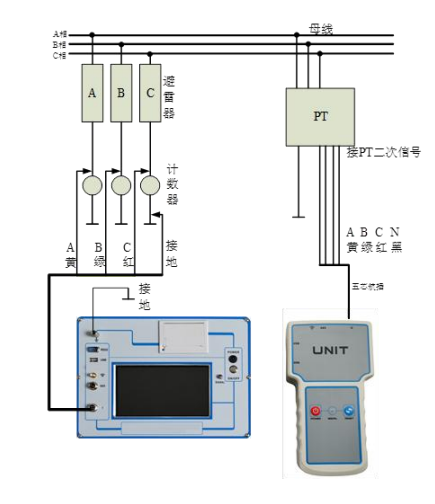

(圖3)
測試線接線方法如圖 3 所示,請先接主機電流線(航插 4 芯引出 4 根線),接入主機航插,再接黑線到計數器下端地線,然后分別按黃綠紅顏色線接入 A、B 、C 相避雷器下端計數器上端。再接單元的電壓線(航插 5 芯引出 4 根線),接入單元航插,再接 PT 二次測量端,分別按黃綠紅黑顏色線接入二次側測量端的 A、B、C、O,一定要小心謹慎接線以避免 PT 二次或試驗電壓短路。
軟件設置:
電流鉗:選擇“否”。
同步方式:可以選擇“有線同步”或“無線同步”,電壓方式選用“三相電壓”。有線同步時,請接上兩機之間的 485 通信線;無線同步時,請接上兩機的天線。
PT 變比:根據 PT 的電壓比值來輸入,一般 35KV 電壓等級為 350,220KV電壓等級為 2200,500KV 電壓等級為 5000 等。
抗干擾:一般選“否”,在相角差完全異常情況下選“是”,并設置補償角度。
此接線方式下做單相測試或二相測試時,只接相應的測試線,其它線懸置。此接線方式兼容只取 B 相電壓,即電壓線只接 B、O 端子,其它線懸空,軟件的電壓方式選“B 相電壓”。
上述是一種氧化鋅避雷器測試設備的實際操作接線方式,接線簡單方便,降低了人工檢測勞動力度,適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測,從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
